搞机械设计的，谁没跟销连接打过交道？ 但大多数人，真的没把它当回事。 不就是个小铁棍吗？插进去固定完事儿。 我见过干了十年的设计师，出图的时候销的公差都标错，最后批量生产出问题，整批返工赔了上百万。 真的不值。

销连接不止定位，这些功能90%的人没记全

很多人一提到销连接，第一反应就是定位。没错，定位确实是销连接最常用的功能，比如模具上下模对位，减速机箱体合箱，都离不开定位销保证精度。 但销连接能做的远不止这些。 还有传递扭矩，比如轴和带轮的连接，用普通平键万一配合不对容易打滑，加个圆柱销穿过去，扭矩传递稳得一批，小功率传动完全够用。 还有安全过载保护，这个更绝，剪切销就是专门干这个的，过载的时候销先断，保住整个设备的核心部件，很多工程机械的离合器里都用这个设计。 工业减速机箱体合箱销连接装配图 不同的销对应不同的用法，圆柱销靠过盈配合固定，定位精度高；圆锥销可以自锁，装拆方便；开口销用来防松，跟螺栓配用最常见；弹性销自带缓冲，适合有振动的场合。 问：销连接和螺栓连接比，哪个定位精度更高？ 答：同加工等级下，销连接的定位精度远高于螺栓。螺栓本身有间隙，就算是绞制孔螺栓，精度也比配合到位的圆柱销差一截。需要反复拆装还保精度的场景，选销连接绝对没错。

选销连接，这几个坑一定要避开

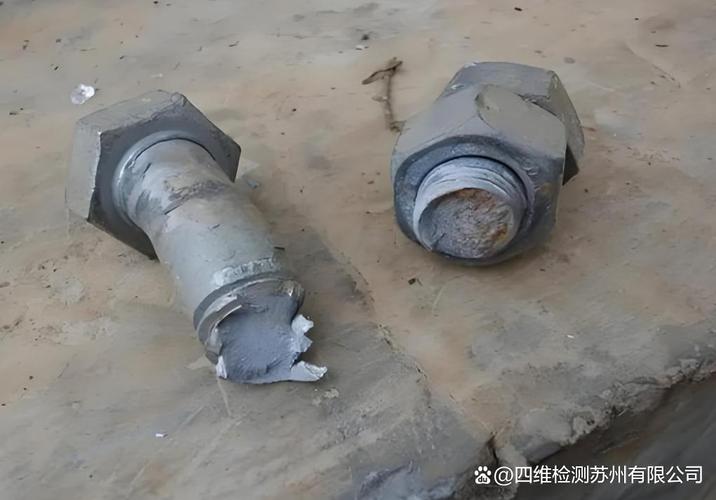

说实话，销连接出问题，几乎都是选型或者设计的时候踩了坑，我整理几个最常见的： 💡 坑1：公差乱标，配合选错 很多新手出图，不管什么销都标个H7/g6的间隙配合，装完晃悠悠，定位直接废了。或者反过来，定位圆柱销给个超大过盈，压进去的时候把孔撑裂了，返工都没法修。 现在我们做设计，定位用的圆柱销一般都是销子标m6，孔标H7，过盈配合稳稳的，需要经常拆的话改成H7/h6也够用。 💡 坑2：用定位销干传力的活 很多设计师图省事，箱体合箱用的定位销，顺便让它承受轴向力，最后用不了半年销就断了，箱体直接裂开。 定位销就是干定位的，受力的活交给螺栓或者键不好吗？ ❗ 坑3：忽略材料和热处理 同样直径的销，普通碳钢和合金钢的剪切强度差好几倍，你用Q235的销去做剪切安全销，载荷没到就断了，耽误生产。要是用高碳淬火的销，过载了也断不了，最后把电机烧了，损失更大。 过载断裂的工业安全销断口实拍 问：为什么现在很多新能源汽车部件都用弹性圆柱销代替传统刚性圆柱销？ 答：其实核心原因就是振动。新能源汽车开起来整个底盘一直振，刚性销的过盈配合用久了容易松，弹性圆柱销本身有弹性，能一直涨紧在孔里，还能缓冲振动，寿命比刚性销长一倍多，装配还不用压装，直接打进去就行，生产线效率提了不少，划算得很。

老技术新玩法，当代工业的销连接创新

老技术新玩法，当代工业的销连接创新 别觉得销连接是几百年的老技术，就没新东西了。 这两年我跑工厂，见了不少有意思的新应用。 比如新能源动力电池包的模组连接，原来用八个螺栓固定，现在改成四个定制异形销连接，重量降了15%，装配时间从两分钟缩到20秒，批量生产下来成本降了一大块。 还有工业机器人的关节部位，现在用的是碳化硅陶瓷销，重量只有钢销的三分之一，强度还高两倍，磨损极小，机器人的重复定位精度能提升好几个百分点。 哪怕是最普通的定位销，现在都有了表面涂层处理，耐磨性能比原来的淬火销高三倍，适合那些每天都要拆装的工装夹具，不用半年就磨偏了。 不过话说回来，不管技术怎么变，销连接的核心逻辑没变：就是用简单的结构，实现可靠的定位或者连接，别搞花里胡哨的设计，能用标准件就别开定制模，省下来的钱干什么不好。 搞机械就是这样，越是不起眼的小零件，越能看出设计功底。你把销连接的细节搞对了，整个设备的可靠性就上去一大半。
