很多做冲压的老师傅，一碰到复杂拉深件就头大。起皱、开裂、回弹，随便出一个问题，整批料就废了。

我跑过近百家国内的冲压车间，见过技术总工因为一批汽车座椅骨架拉深不合格，蹲在车间门口抽烟抽到天亮，也见过小厂靠着把拉深良品率从85%提到97%，一年多赚小两百万。

拉深这活儿，看起来是几十年的老工艺，内里的门道，真不是教科书那几页能讲完的。

别拿教科书定义唬人，拉深的核心是什么

说白了，拉深就是把平板毛坯，通过模具压成开口空心零件的冲压工序。大到汽车的覆盖件，小到我们日常用的不锈钢水杯、电池壳，全是拉深做出来的。

冲压车间钣金拉深工件成品实拍

很多刚转冲压的学徒，甚至干了两三年的师傅，都容易把拉深跟其他冲压工艺搞混。这里刚好整理了大家问得最多的问题。

问：拉深和胀形总是分不清楚，怎么快速判断？

答：核心看变形逻辑。拉深是材料流动变形，法兰边的材料通过压缩流动进凹模，说白了就是「把材料挪位置」，大部分拉深件做完还能看到多余的法兰余料。胀形是材料本身拉伸变薄成形，整体材料不流动，整个零件都是靠拉薄出来的，没有余料法兰。就这么简单，一眼就能分。

问：为什么说拉深是冲压里对经验要求最高的工序之一？

答：拉深的成败，全卡在材料流动的速度上。流快了就起皱，流慢了就开裂，就跟走钢丝一样，差一点都不行。而且不同材料、不同形状、不同厚度，参数全不一样，没有万能公式，全靠现场一点点试出来，新手哪顶得住。

拉深最常见的报废问题，现场怎么快速调

说实话，80%的拉深报废都不是设备的问题，是模具参数没调好。我整理了现场最常见的两个问题，还有师傅们攒出来的应急调整技巧。

✅ 拉深件侧壁开裂

最常见的原因，要么是拉深系数太小，要么是压边力给太大，材料流不动硬拉就裂了。

💡 现场应急技巧：如果是批量生产中突然出现开裂，先查两个地方：第一，这批材料的厚度有没有超标？很多供应商换批次偷偷减厚度，你根本不知道；第二，润滑是不是断了？是不是拉深油涂少了？别上来就磨模具，90%的突发开裂都是这两个问题。要是设计阶段就裂，直接放大一点凹模圆角，能减少不少阻力。 ❗ 法兰边起皱

刚好跟开裂反过来，压边力给太小了，切向压应力把材料挤皱了，皱了的材料硬拉进凹模，侧壁就会有皱纹，直接报废。

不过话说回来，压边力太大又会裂，这个平衡真的太难找。现在新的数控压边系统，能分段调整压边力，拉深一开始给小力，中间给大力，收尾再减力，比原来手动调的均匀多了，良品率能提好几个点。

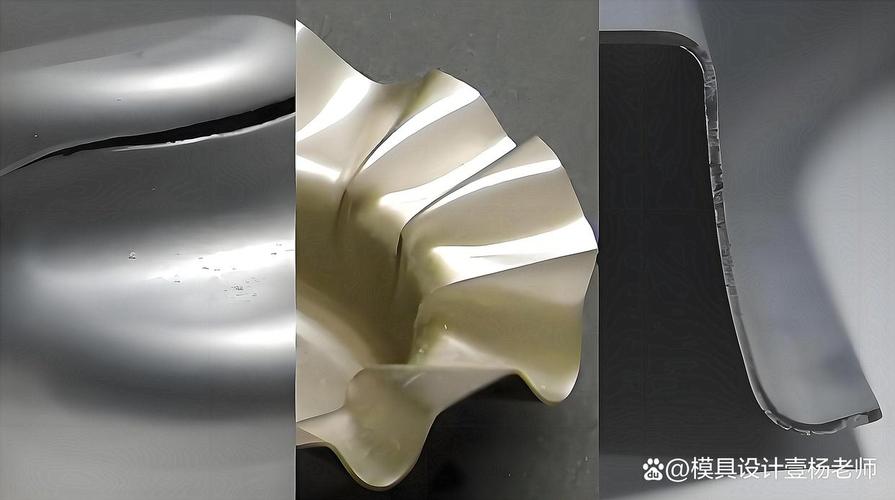

拉深工艺起皱开裂不良品对比实拍

再补一个大家问得特别多的问题：

问：304不锈钢拉深跟普通冷轧钢比，要调哪些参数？

答：不锈钢变形抗力比冷轧钢大太多，还特别容易粘模。第一，压边力要比同厚度冷轧钢高15%到20%，防止起皱；第二，必须用专用的极压拉深油，普通冲压油撑不住，用不了几件就粘模拉裂；第三，凹模圆角要比冷轧钢大10%到15%，减少流动阻力。我见过不少小厂图省钱，用原来拉冷轧钢的模子拉不锈钢，整批报废，亏几十万的都有，这点真别省。

2024年拉深工艺的新玩法，降本效果远超预期

2024年拉深工艺的新玩法，降本效果远超预期

别觉得拉深是老工艺就没新东西，现在全行业都在降本，很多新做法已经在头部车企和电子厂用开了，效果真的惊到人。

第一个就是伺服拉深，原来伺服压力机贵，小厂舍不得用，现在价格下来了，很多中小厂都换了。伺服压力机可以随便调滑块速度，拉深过程中慢走，减少材料拉裂风险，回程直接快进，省时间。算下来，良品率比普通机械压力机高8%到12%，生产效率还能提15%，这个账真的太划算了。

第二个就是差温拉深，原来差温拉深只用来做大型深拉深件，现在感应加热技术成熟了，中小件也能用。原理很简单，把需要变形的区域加热，降低变形抗力，把口部法兰保持冷态，增加刚度防止起皱，原来需要3次拉深的零件，现在一次就能成型，省了两套模具钱，还省了两次冲压的人工和时间，降本真的是实打实的。

还有现在汽车轻量化流行，高强度钢用得越来越多，原来高强度钢拉深良品率极低，根本不敢大批量用，现在有了干膜润滑技术，直接把润滑干膜预涂在毛坯上，拉深的时候阻力小，还不粘模，良品率能做到98%以上，不用后续清油，省了好多工序。

很多小厂老板总说，原来的法子能用就行，改工艺换设备要花钱。我见过一家做五金拉深件的小厂，去年换了伺服压力机，改了润滑工艺，良品率从86%提到96%，不到一年就把买设备的钱赚回来了，剩下的全是纯赚。

做冲压这么多年，我最深的感受就是，越是传统的老工艺，越能抠出真金白银。拉深看起来简单，水真的深，摸透了，就是你工厂吃饭的本钱。
