跑了大半个中国的钣金加工厂，见过最少十几万件折弯出来的工件。 有刚入行的新手废了半吨料出不了合格品，也有干了二十年的老师傅，翻船在新材料的回弹上。 折弯这活，说难不难，说容易，真能把你心态搞崩。

折弯前最容易翻车的准备工作

很多人一上手就调机器，下料完直接怼，这就是第一个坑。 你下料出来的毛边，方向放错了，折出来直接裂。 尤其是厚一点的铝合金板，抗拉强度低，毛边如果对着折弯拉伸的一侧，90%会在R角出裂纹。 不信你去车间翻废件，一翻一个准。 晶粒方向这个事，很多新人根本不在意。同一张板材，顺着轧纹折和垂直轧纹折，回弹差出两度都很正常。做高精度工件的时候，这两度就是报废。 钣金折弯毛边晶粒方向摆放示意图 问：折弯前必须要做试折么？ 答：只要是要求精度超过0.5mm的活，必须试。哪怕你做过一百次一模一样的活，换了一批料，就得试。我上个月在佛山一家加工厂，老板赶交期，让师傅直接开干，结果这批板材硬度比上次高了，折完100件工件，全部超差，返厂都修不了，十几万的货直接当废品卖，亏到心疼。要求不高的普通货架件，那随便造，不用试，省时间。 说实话，还有很多人对折弯余量的计算偷懒，直接套网上的通用公式，其实通用公式只适合普通低碳冷轧板，不锈钢、铝板、黄铜，余量都得根据材料硬度调整，根本不能直接套。

被大多数人忽略的折弯参数隐形坑

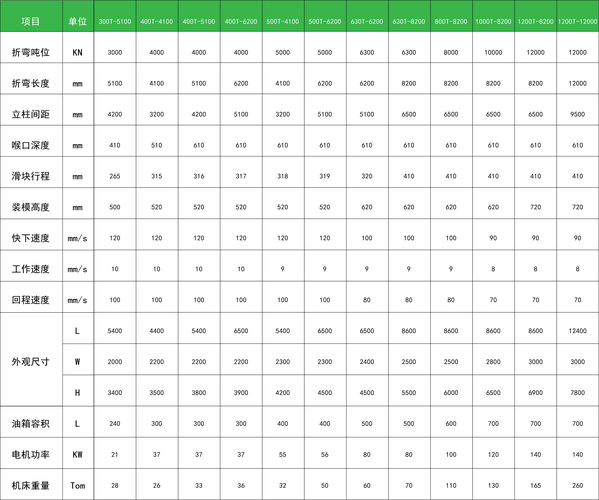

说到参数，最多人错的就是V槽开口选择。 行业里默认是8倍板厚，对不对？这话没说错，但也不全对。 你要折R0.5的小R角，用8倍开口试试，R角肯定大出一圈，根本达不到要求，这时候就得用6倍甚至5倍板厚的开口。你要是折5mm以上的厚板，非要用8倍，折弯压力直接超了，机床都扛不住，得用到10倍甚至12倍，对吧？ 回弹，是折弯永远绕不开的话题。 很多新手，折90度就用90度的下模，出来多少度？92到94度，材料一弹回去，直接废。不同材料的回弹量天差地别：普通冷轧板一般回弹2-3度，304不锈钢回弹3-5度，硬铝回弹能到5-7度。你不提前把下模角度留出来，怎么可能做对？ 问：现在的数控折弯机都带工作台自动补偿了，还需要手动调压力么？ 答：自动补偿补的是工作台因为受力产生的变形，补不了材料本身的差异啊。 我之前见过一家工厂，花了一千多万买了进口数控折弯中心，编程全是离线做的，师傅连试折都不做，直接开干，结果一批2mm的304不锈钢机柜，头十件尺寸对，后面几十件越折偏差越大，为什么？钢板本身的内应力没释放，开剪之后放了两天，内应力释放了一点，硬度就变了，自动补偿哪能测得出来？说实话，不管多贵的机器，干高精度活，每换一批料都得手动试调个一两件，这步省不了，省了就是吃大亏。 数控折弯机不同材料折弯回弹参数表 不过话说回来，现在的数控设备确实比以前好用太多，以前老折弯机调个角度要半小时，现在输入参数，十秒钟就能搞定，前提是你得知道基础的坑在哪，机器才能帮你省时间。

今年折弯工艺的新实践，能省不少钱

今年折弯工艺的新实践，能省不少钱 这两年新能源行业爆发，大量的大尺寸钣金件需要折弯，电池包壳体、储能柜外壳，都是好几米长，折弯精度要求还高。 以前折这种长件，得三四个人抬着对位，不仅累，还容易因为人工用力不均导致角度偏差，废品率高得吓人。现在很多厂都上了折弯辅助机械手，自动对位送料，不仅省了两个工人，角度偏差还能控制在0.1mm以内，废品率直接降了七成，真的划算。 还有一个小东西我一定要提，就是新型折弯防压痕PET保护膜。以前折不锈钢装饰件或者镜面铝板，上模很容易压出印痕，后续还要专门抛光，一件得抛十多分钟，现在折之前把膜贴上去，折完直接揭掉，一点印痕都留不下，省了不知道多少抛光工时，成本降了不少。 💡 给干钣金折弯的朋友提个醒： 别抱着几十年的老经验不放，新的工具新工艺出来，该试就试，很多时候几百块的试验成本，能帮你省出几万块的后续开销。 ❗ 也别迷信全自动化就能解决一切，折弯这活，最后那0.1mm的精度，拼的还是人的手感和经验，机器是死的，人是活的。 干工业哪有什么捷径，无非就是踩过的坑多了，下次就知道绕着走了。
