上次去东莞走访一家做新能源汽车零部件的冲压厂，老板蹲在堆得半人高的废件旁边抽烟，脸皱得像浸了水的牛皮纸。新接的十万套底盘加强件订单，做了不到三分之一，合格率直接掉到60%，再交不出合格货，违约金够他把两台旧冲压机卖了。很多人看冲压，就觉得是个低技术的粗活，放料压完出货，赚的就是辛苦钱。真不是。

为什么说冲压不是“压下去就行”？

外行看热闹，真蹲在冲压车间看一天，你就知道这里头的门道有多细。几十年前做家电外壳，公差一两毫米都能凑合用，现在的冲压件呢？新能源汽车的电池壳、底盘结构件，用的都是1500MPa以上的热冲压高强钢，公差要求卡到0.1mm以内，差一丝，后续总装就卡壳，直接废件。 汽车底盘结构件冲压生产车间 现在国内主流冲压厂早就换了伺服冲压线，精度比原来的机械冲床高了不止一个档次，但很多厂换了设备还是出问题。核心原因不在设备，在调试的基础逻辑没跟上新材料的变化。 问：冲压模具的间隙不是按料厚算固定值吗？为什么还会变？ 答：教科书上给的“间隙取料厚的10%”是普通软低碳钢的老经验，拿到现在的新材料上根本不适用。做热冲压高强钢，料厚1.5mm的话，间隙得放到12%~15%才够用，不然冲裁断面会出现分层撕裂，用不了几千次模具刃口就崩了。如果是做铝合金冲压，间隙还要再放大，铝软粘性大，间隙小了百分百拉花零件表面，后续抛光都救不回来。 不过话说回来，间隙这个东西，没有标准答案，每一种材料都得试，别全信教科书上的死数。

中小厂做冲压最容易踩的三个坑

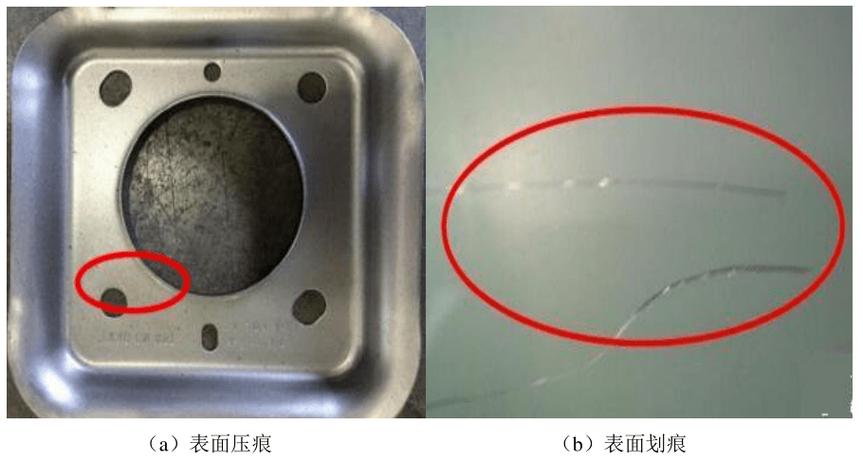

我接触过上百家不同规模的冲压厂，中小厂踩的坑基本都一模一样，整理出来给你们提个醒。 1. 为了省成本，带病模具接着用 很多中小厂接的是零散小单，一套模具动不动用个五六年几百万次，刃口磨了补焊一下接着干，补焊完不做应力消除直接上机。 坑死人。 冲压打不到几千个，尺寸就开始飘，等到发现不对，已经出了几百个废件。我前年见过一家做门铰链的厂，就是因为这个，整批一万多件货被客户退回，亏了小一百万，直接把厂长气得辞职了。 2. 来料批次变了，参数不跟着调 现在钢材价格波动大，很多厂换供应商换批次，拿到料直接上机，根本不会抽测材料性能。现在钢厂同一规格的钢卷，不同批次的屈服强度差个二三十MPa太正常了，你还按原来的压边力调，要么拉裂要么起皱，合格率直接掉十几个点。 问：为什么现在冲压来料的稳定性不如以前？是钢厂偷工减料了吗？ 答：真不是，现在下游需求碎片化，钢厂为了降本，会合理增加回收钢的比例，同一规格的成分浮动本来就比十年前大。真要说问题，问题出在冲压厂自己偷懒，不想花这点时间测性能，总觉得差不多就行，差不多最后就是差很多。 3. 压边力死卡设定值，不会动态调 很多新手调试，压边力调完就不管了，殊不知冲床连续生产半小时后，模具温度上来，材料的变形抗力都会变，尤其是厚板冲压，温度差个十几度，成品回弹就差好多。 冲压模具刃口磨损检测实拍

2024年冲压生产的降本新思路

2024年冲压生产的降本新思路 很多人一提到冲压降本，第一反应就是换便宜钢材、裁工人，这都是笨办法，越用越亏。现在行业里已经玩出不少新路子，适合大多数厂跟进。 第一个就是冲压过程的在线参数闭环检测。现在新的伺服冲压机本身都带压力传感器，能实时采集每一次冲压的冲压力、行程数据，一旦数据偏离阈值，说明刃口磨了或者材料不对，直接报警停机，不用等出了一堆废件再停机检查。我上个月接触江苏一家做动力电池壳冲压的厂，上了这套逻辑之后，废品率从2.1%直接降到0.3%，一年省下来的废品损失，比买这套检测系统还多出两倍。 第二个就是干摩擦冲压推广，适合批量大的订单。就是不用冲压润滑油，直接冲，不仅省了润滑油的成本，还省掉了后续零件脱脂清洗的工序和废水处理费用，当然这个对模具的DLC涂层要求很高，初期投入会高一点，年订单量百万件以上的厂算下来很划算，小单就没必要试了。💡 冲压这个行当，做了几十年的老师傅都不敢说自己全懂，新材料新工艺出来太快，今天还是热冲压主流，过两年说不定温冲压就普及了。 别抱着老经验吃一辈子，多盯细节，多试新方法，比啥都强。对吧？
