上个月跟长三角做汽配模具的老陈喝酒，他闷头三杯下去，说大半年白干了。半年换了三批冲模，前前后后亏了八十多万。根源说出来你不信，就是一开始图便宜，选错了模具钢。

为什么模具钢选错，比不用还亏？

做制造的都知道，模具是工业之母，模具钢就是模具的骨头。骨头坏了，整副骨架都撑不住。很多小老板算账，只算买材料的那点差价，从来不算模具坏了之后的停产损失、返工成本、交付违约金。

我见过做手机中框冲压的，一开始贪便宜选了不合格的冷作模具钢，冲不到两万次，型腔就崩了一个口。整批订单交不出来，赔了客户三十万，够买十批合格模具钢了。

冲压模具型腔崩口失效模具钢实拍

还有更坑的，拿回收废钢重炼的模具钢，外观跟正规料一模一样，硬度不均匀，你切料的时候看不出来，上机加工受热直接裂，等于白白浪费了一两个月的加工时间。时间亏了，订单也没了，这才是最肉疼的。

不同模具场景，对应选什么模具钢？

不同模具场景，对应选什么模具钢？

模具钢不是万能料，不同工况要选不同的，没有最好，只有最合适。

• 冷作模具（冲压、冷挤、冷镦）：核心要求是高硬度、高耐磨、足够的韧性。普通要求的用Cr12MoV就够，性价比拉满，大多数普通冲压模都能hold住。要是做精度要求高、产量大的，选DC53，韧性比Cr12MoV高两倍，不容易崩裂，模具寿命能提一倍以上。
• 热作模具（压铸、热锻、热挤）：核心要求是抗热疲劳、耐高温、导热性好。最常用的是H13，做普通铝压铸够用，要是做高端的大型压铸件，选升级的8418或者进口的8407，抗热裂性能好太多，模具寿命能翻两三倍。
• 塑料模具（塑胶成型、挤出）：核心要求是抛光性好、易加工、耐腐蚀。普通要求的选P20，加工简单，价格便宜。要是做光学级塑料件或者腐蚀性塑料，选S136，硬度高，抛光能抛到镜面，还抗锈。

刚好这里回答两个很多人问我的问题：

问：国产模具钢和进口模具钢实际用起来差很多吗？ 答：说实话，放在十年前，差距确实明显，进口料的纯度、均匀性都比国产小厂料好太多。但这几年国内头部钢厂的工艺上来了，正规大厂出的同型号模具钢，性能跟进口料差不到5%，价格却便宜三分之一到一半。除非你做要求极高的出口高端模具，不然真没必要多花冤枉钱。唯一要注意的，就是找正规渠道拿货，别碰到小贸易商造假冒充。 问：为什么同型号的模具钢，市场价格能差好几倍？ 答：核心差在冶炼工艺和成分控制。正规合格的模具钢，基本都要做电渣重熔，去除杂质，成分均匀，硬度偏差能控制在HRC1以内。那种便宜的，大多是普通电弧炉冶炼，不做电渣，杂质多，成分偏析大，硬度差能到HRC3以上，用起来很容易出问题。很多回收料重炼的更夸张，里面有夹杂，刚加工就裂，便宜那几千块，不够赔的。

2024年模具钢行业的新变化

这两年新能源带得整个制造业都在升级，模具钢也跟着变了不少。

第一个就是新能源汽车的电池结构件、壳体，大吨位冲压的需求越来越多，对模具钢的强度和耐磨要求比原来高太多，原来的普通Cr12MoV寿命不够，现在很多厂开始转用高碳高铬的粉末冶金模具钢，虽然一吨贵好几万，但模具寿命是普通料的3到5倍，算上停机换模的成本，其实反而更划算。

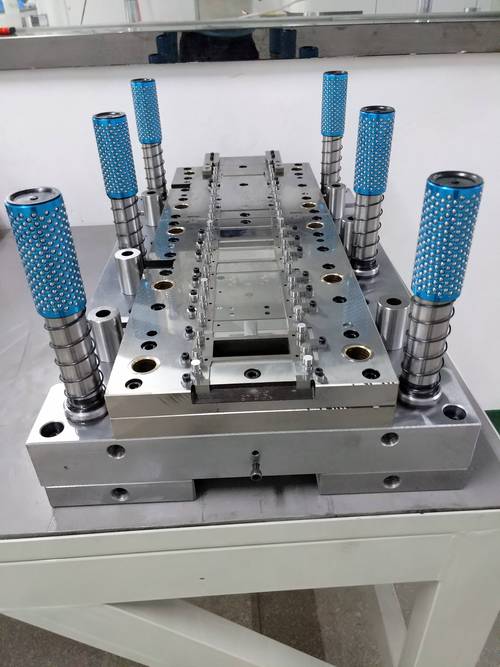

新能源汽车电池结构件冲压模具钢成品

第二个变化就是3D打印模具的普及，前几年3D打印用的模具钢粉末基本靠进口，价格贵得离谱，现在国内已经有好几家厂能稳定量产，价格降了快一半，很多做复杂冷却水道模具的厂，已经开始大规模用打印模具钢了，做出来的模具冷却效率高，塑件成型周期能缩15%以上，太香了。

不过话说回来，不管材料怎么升级，选料的核心逻辑没变，就是匹配你的需求。你做个试模用的简易模具，产量只有几百件，犯不着用几万块一吨的粉末钢对吧？你做百万级量产的模，也别图便宜用差料，不然亏到哭。

💡 最后给大家整理几个选料的实用提醒：

1. 先明确模具预期寿命、工况要求，再选对应等级的模具钢，别盲目选贵的
2. ❗ 一定不要找小贸易商拿无牌号的杂料，贪小便宜吃大亏的案例我见得太多了
3. ✅ 普通精度和产量的模具，国产正规大厂模具钢完全够用，不用迷信进口噱头

选对模具钢，本质就是帮你省钱，赚该赚的钱，别栽在选料这种小事上。
