上周跑了珠三角三家中小型压铸厂，每家的老板都拍桌子骂同一个问题。 投了大几百万换进口压铸机，结果良品率还是卡在91%-92%死活上不去。干一票赚的钱，全砸进回炉的废品里了。 很多人不知道，压铸行业的净利润，本来就只有5%-8%。良品率每涨1%，就是10%以上的净利润增长。这块抠不出来，换再贵的设备都是白搭。 汽车变速箱壳体铝合金压铸成品实拍

90%的压铸良品率问题，根本不在设备

90%的压铸良品率问题，根本不在设备 我接触过太多压铸厂老板，一上来就说我设备不行，要换吨数更大、精度更高的压铸机。 掏钱的时候眼睛不眨，调机还是靠老师傅手感。能做好才怪。 说实话，现在市面上正经品牌的压铸机，精度都够用。绝大多数不良品，问题出在三个小地方：浇排系统设计不对、模温料温波动大、脱模剂喷的不对。 问：我们厂刚换了1200T的新压铸机，为什么做1.5mm壁厚的笔记本外壳压铸件，还是经常出气孔？ 答：这个问题我一个月至少接八次咨询。你真不是锁模力不够，也不是设备精度差，9成是浇口和溢流槽开错了位置。很多老模师傅开模，还是十几年前做厚壁件的经验，溢流槽开在离浇口最远的角上，排气槽直接开0.2mm深——薄壁压铸的排气槽要求是0.05-0.15mm啊，开深了铝液先冲出去堵了排气，气当然排不出来，肯定出气孔。 另一个坑就是模温控制。我测过很多厂的模温，开模打出来第一模是180℃，打了五十模之后升到230℃，差了整整50度。你说出来的件能不变形、不粘模？ 💡 给你算个账：换一套闭环实时控温的模温机，一台才两万多，把模温波动控制在±3℃以内，良品率直接涨3个点，不到三个月就能回本。就问你赚不赚？

现在疯传的真空压铸，真的适合你吗？

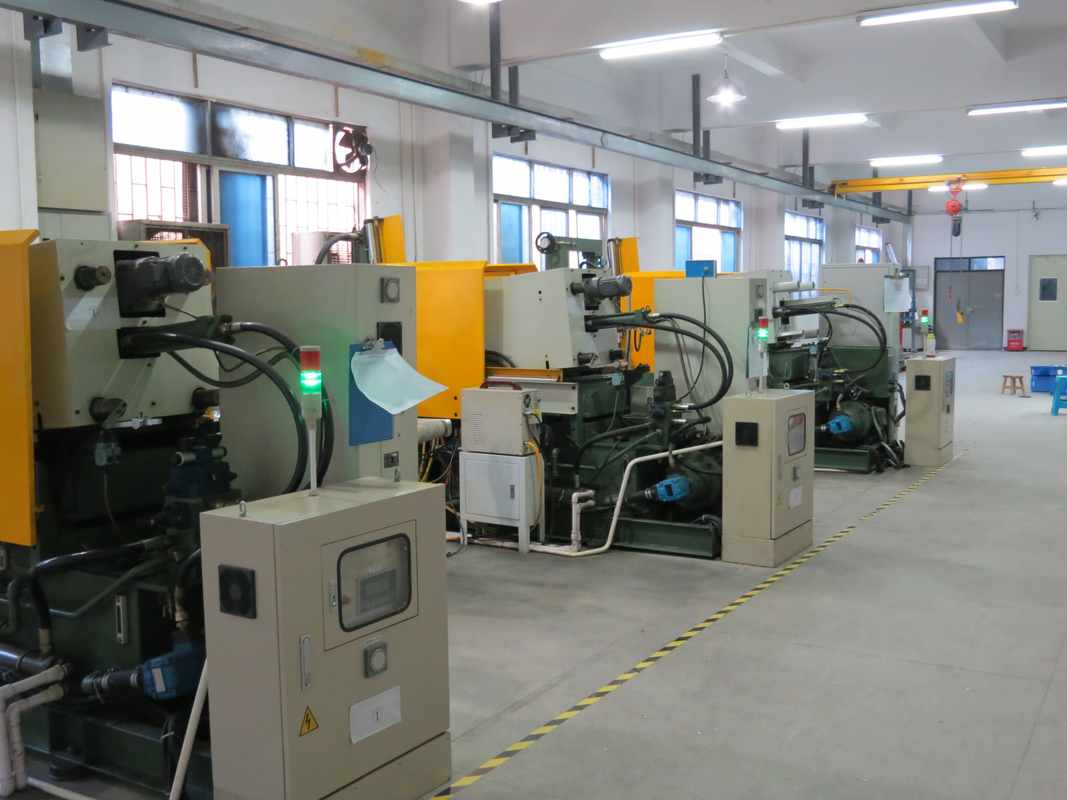

这两年压铸圈刮起一股真空风，凡是做高端一点的压铸件，客户张口就要真空压铸。很多老板被逼得没办法，砸几十万上真空系统，结果发现赚的钱还不够填设备成本。 中小型压铸车间真空压铸机生产现场 不过话说回来，真空压铸确实能解决气孔问题，尤其是对那些要做热处理、要焊接的压铸件，几乎是刚需。但真不是所有产品都需要。 问：我们厂主要给本地汽配厂做结构件，客户要求气孔率不超过三级，单款批量一年也就几千件，有没有必要上真空压铸？ 答：完全没必要。真的。你先把浇排系统重新优化一下，把排气槽按标准做，再把模温控稳，普通压铸就能做到气孔率达标，花那个几十万干嘛？如果真的有个别要求高的单子，外发找有真空设备的厂做，分摊下来成本比自己上设备低太多了。 反而我见过不少厂，本来做普通五金压铸件，跟风上了真空，每次换模抽真空还要多花十几秒，产能掉了10%，算下来还亏了。

最容易被忽略的隐形杀手：压铸后处理

最容易被忽略的隐形杀手：压铸后处理 很多人把注意力全放在压铸生产那几分钟，压铸完出来一检查尺寸合格，就扔去后处理了。结果最后出问题，全亏在最后一步。 就说热处理，很多铝合金压铸件要做T6热处理提高强度，对吧？我去年见过一个东莞的老板，一千二百件汽车转向连接座，压铸完全检尺寸、气孔全合格，结果热处理完裂了三百多件，直接亏了八十多万，老板蹲在工厂门口抽烟抽了一下午。 为什么会裂？很多人说是热处理的问题，其实根源在压铸阶段。压铸的时候留在件内部的残余应力，你没做去应力处理直接扔去淬火，热胀冷缩一拉，不开裂才怪。 还有飞边、抛光这些工序，很多厂用人工去飞边，力度全靠手控，一不小心就把薄壁位置弄变形，好好的件直接废了。现在很多小厂都换成自动化飞边机了，几万块一台，比人工准，还省成本。 说实话，压铸这行，拼到最后根本不是拼谁的设备大，拼的就是细节。你把每个环节的小问题抠出来，良品率涨上去，比接十个低价大单都赚钱。 ✅ 最后再给中小压铸厂提三个醒： 1. 先抠细节再换设备，模温料温控稳，比换百万压铸机有用 2. 别盲目跟风上新技术，适合你的订单的，才是最好的 3. 后处理别大意，前面赚的钱，全可能亏在最后一步
