上次去昆山那家做汽车结构件的工厂，跟总工蹲在轧机旁聊了三个小时，烟都抽了半包，最大的感受就是——很多做下游加工的老板，连轧制最基本的选择逻辑都搞反了。 我上次碰上个做五金冲压的老板，进了一批便宜的热轧卷，冲压的时候三分之一开裂，退不了货。 亏了几百万。

先搞懂：轧制到底在轧什么？

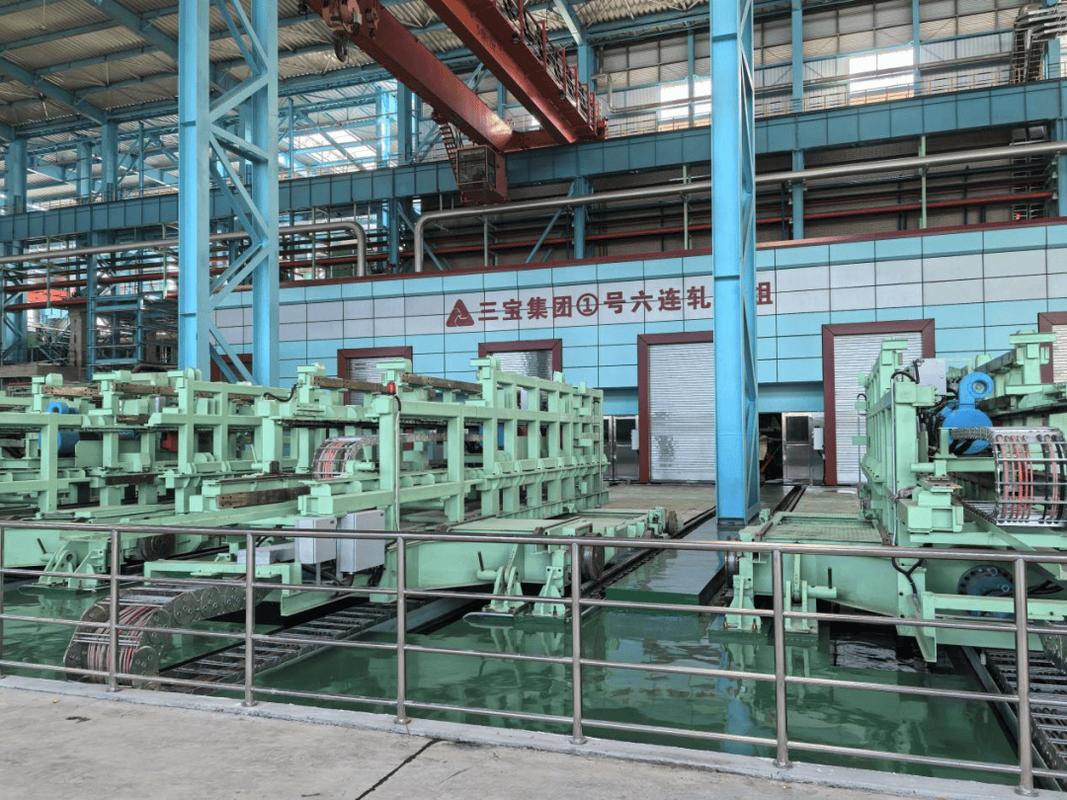

很多人对轧制的认知，还停留在“把厚金属压成薄料”，这话没错，但没说到点子上。轧制的核心本质，从来都不只是改变形状，而是通过轧辊的连续压力，让金属内部的晶粒发生变形、细化，最终获得你需要的强度、塑性和表面精度。 同样一块钢坯，热轧出来和冷轧出来，性能差的不是一点半点。热轧是在再结晶温度以上轧，变形抗力小，能轧大厚度的坯料，成本低，但表面有氧化皮，精度差一点；冷轧是在再结晶温度以下轧，表面光洁度高，尺寸精度好，强度更高，当然成本也上去了。 问：是不是只要厚度薄就必须用冷轧？ 答：当然不是。我见过南方做集装箱底板的厂家，用8mm热轧卷直接加工，强度够还比冷轧省1200块一吨的成本，卖的反而更好。要不要用冷轧，看的不是厚度，是你对表面精度、屈服强度的要求。普通货箱挡板，3mm热轧足够，新能源汽车的电池壳体，0.8mm冷轧还得调轧制道次，差一点都不行。 工业热轧生产线现场作业图

2024年轧制工艺的新变化，你跟上了吗？

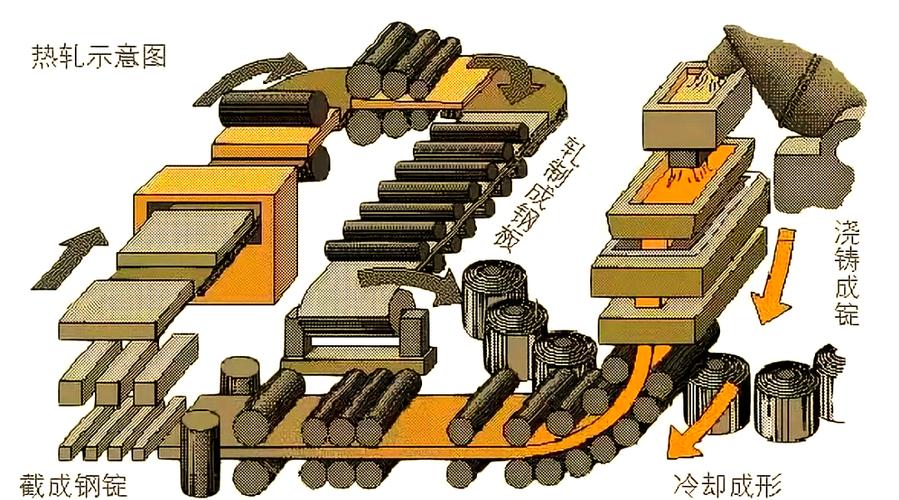

这两年新能源产业爆火，直接把整个轧制行业的要求拉高了一个档次。放在十年前，谁能想到硅钢轧制的公差要求能到±0.003mm？以前普通取向硅钢公差控制在±0.01mm就算顶级水平，现在新能源驱动电机用的无取向硅钢，差半个丝都不行，铁损不达标，电机能耗直接超标准。 还有什么变化？现在主流的冷连轧生产线，基本都换成了伺服控制的轧辊辊缝调节系统，比起传统的液压调节，响应速度快了快20倍，轧制过程中的板型控制精度直接提了一大截，废品率平均降了40%以上。不少做高强钢轧制的厂子，现在已经开始用上了在线测厚测宽的实时反馈系统，每轧一道自动调整参数，比人工调准太多。 问：中小轧厂要不要跟风换伺服轧机？投入太大扛不住怎么办？ 答：说实话，得看你的客户群体在哪。要是你主要给建材市场供普通热轧带钢，现有老轧机磨磨辊，调整轧制节奏就能满足要求，没必要花大几千万换设备，硬上就是徒增成本。但如果你想抢新能源汽车、光伏支架、储能结构件的订单，公差卡得死，性能要求高，老设备根本做不出合格料，那该换还是得换。去年山东聊城有个中小轧厂，咬咬牙贷款上了一条高精度冷轧线，今年订单直接排到了第四季度，赚的钱半年就收回了设备成本。 新能源硅钢冷轧高精度轧机设备图

轧制工艺最容易踩的三个坑，千万别碰

轧制工艺最容易踩的三个坑，千万别碰 干工业这么多年，见过太多厂子栽在轧制的细节上，不是工艺不行，就是心存侥幸省成本，最后亏大了。我把最常见的三个坑列出来： 1. 💡 轧制油乱选 很多小冷轧厂为了省成本，用回收的劣质轧制油，粘度不对，杂质还多，轧出来的带钢表面全是细小划痕，下游做外观件直接全废，省那点一吨几十块的油钱，不够赔一批货的。高速冷连轧要用低粘度轧制油，低速轧制用高粘度的，这个规矩不能乱改。 2. ❗ 轧辊公差不重视 不少厂子磨轧辊的时候，差个三五丝根本不当回事，觉得不影响，结果轧出来的带钢单边波浪，模压变形不均，下游冲压的时候直接开裂，最后还怪钢材原料不好，其实就是轧制环节的问题。现在对精度要求高的订单，轧辊磨削公差必须控制在2丝以内，别嫌麻烦。 3. ✅ 道次分配瞎来 很多新手搞轧制，追求速度，恨不得两道就把10mm轧到1mm，压下量给的太狠，结果金属晶粒变形不均，成品强度差一大截，尤其是做高强钢，差一个道次的压下分配，屈服强度直接掉50MPa，根本达不到客户的标准。轧制是慢工出细活，别追求速度乱改道次。 说实话，轧制这行，说难不难，说简单也不简单。拼到最后，拼的都是对细节的把控。我认识一个干了四十年特种轧制的老师傅，闭着眼摸一下轧出来的棒材，就能说出今天辊缝差了多少丝，误差不超过两个丝，这本事，现在的AI设备都替代不了。 不过话说回来，现在年轻工人愿意蹲轧钢厂熬手艺的越来越少，这种老手艺以后还能不能传下去，想想还挺让人感慨的...
