很多人聊起金属成型，张嘴就是冲压铸造锻造，要么就是3D打印这种新潮玩意儿。谁能想起拉拔？ 拉拔才是藏在整个制造业身后的无名英雄。汽车的螺栓螺母、电线的铜导体、手术用的钢针、光伏切割用的金刚线芯……全是拉拔出来的。

别拿传统工艺不当核心：拉拔到底是什么

简单说就是把金属坯料从比它尺寸小的模孔里硬拉出来，靠塑性变形得到需要的截面尺寸和形状。绝大多数拉拔都是常温下做的，也就是常说的冷拉拔，所以成品的尺寸精度、表面质量都比热加工好太多。 工业金属线材拉拔生产车间现场图 不少外行觉得，拉拔不就是拉个钢丝吗？有啥技术含量？真不是。现在高端拉拔的精度能做到±0.001mm，比很多普通机加工的精度还高。做几千米长的连续线材，公差全程不飘，这就难住了九成的小厂。 问：拉拔和挤压都是过模成型，到底区别在哪？ 答：核心区别就是受力方向——挤压是从坯料一头往前推，拉拔是从坯料另一头往出拉。受力不一样，能做的产品完全不同。挤压适合做低精度大截面的型材，拉拔天生适合做小截面、超长的高精度线材管材，而且拉拔后的成品表面粗糙度能做到Ra0.8以下，后续不用怎么打磨，加工省老多事儿了。如果让挤压做几公里长的细钢丝，根本做不出来。

近年拉拔工艺的新突破，刷新很多人的认知

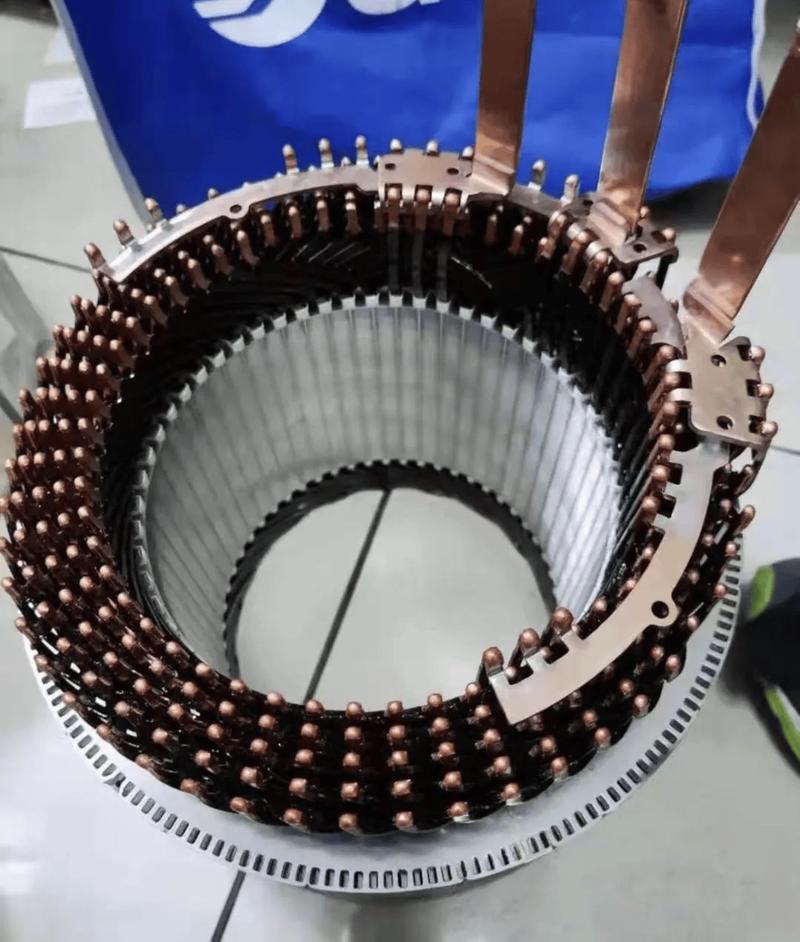

拉拔是有上百年历史的老工艺了，但近些年跟着下游新能源、医疗行业的需求，更新迭代快得很。 比如现在新能源汽车驱动电机用的扁铜线，要求无毛边、高平整度，之前拉拔完还要打磨抛光，现在新出的无痕精密拉拔工艺，一次拉拔成型，表面直接达到绕线要求，生产效率翻了两倍还多，废品率直接砍到1%以下。 还有针对钛合金、高温合金这类难加工金属的冷温复合拉拔，之前做医用0.3mm钛合金骨针，全冷拉容易拉断，全热拉晶粒粗大强度不够，复合拉拔通过分段控温，既保证了塑性不会断，又保住了强度，解决了行业十几年的老问题。 新能源汽车电机扁铜线拉拔成品实拍 说实话，我上次去一个南方的拉拔厂参观，看到人家用国产数控拉拔机，张力控制精度能到牛级，拉1000米的细钢丝，头尾公差差不到0.002mm，真的惊到我了。十年前这还是进口设备才能做到的事。 问：我需要小批量的非标尺寸金属线材，直接找拉拔厂做，比买现成料划算吗？ 答：太划算了。你想想，市面上卖的成品线材都是固定尺寸，你要个0.127mm或者8.3mm这种非标尺寸，根本找不到现货，找机加工车削的话，不仅费料，做长件还容易弯，成本高到离谱。拉拔就不一样，只要开一次模，就能连续做，哪怕只做几十公斤，成本也比车削低一半还多，而且性能更好——拉拔过程会让金属晶粒顺着拉伸方向排列，强度比轧制的成品料高10%以上，做受力零件刚好合适。

拉拔加工避坑：这几个错误太多工厂都踩过

拉拔加工避坑：这几个错误太多工厂都踩过 拉拔门槛不高，但做好真的难，我见过太多工厂在这上面栽跟头，给大家提个醒： 💡 拉拔速度瞎调 很多工厂为了赶产能，拼命拉快速度，真的找死。硬钢拉太快，模温急剧升高，模具硬度掉得快，要么模具崩裂，要么工件公差直接飞出去。软的铝、铜拉太快，张力控制不稳，分分钟拉断，一整盘料全废。 ❗ 冷却糊弄事 不少小厂还是老法子，随便浇点乳化液就完事，根本不管模温。现在高精度拉拔要求模具温度波动控制在±3度以内，差个5度，公差就能偏两个微米，你做高端零件直接不合格。 ✅ 忘了中间退火 拉拔每次的变形量是有限度的，变形太大金属会脆化，超过阈值一定要做中间退火，消除内应力。我早年见过一个厂，拉12mm的合金棒，想一次拉到6mm，省一道退火工序，结果拉到一半整批全断，10吨料直接废，老板心疼了大半年。 现在制造业往细分走，越来越多的高端零件都要靠拉拔提供高精度的坯料，光伏的金刚线、医疗的介入器械、新能源的线束，哪一个都离不开拉拔。别觉得老工艺就没技术，这里头的门道，够琢磨一辈子。
