干钢铁工艺快二十年，见过太多厂子栽在连铸环节。上千万的生产线说停就停。堆在料场的不合格连铸坯，拉去回炉都是钱烧的。真的疼。

为什么说连铸是现代钢铁行业的核心命脉

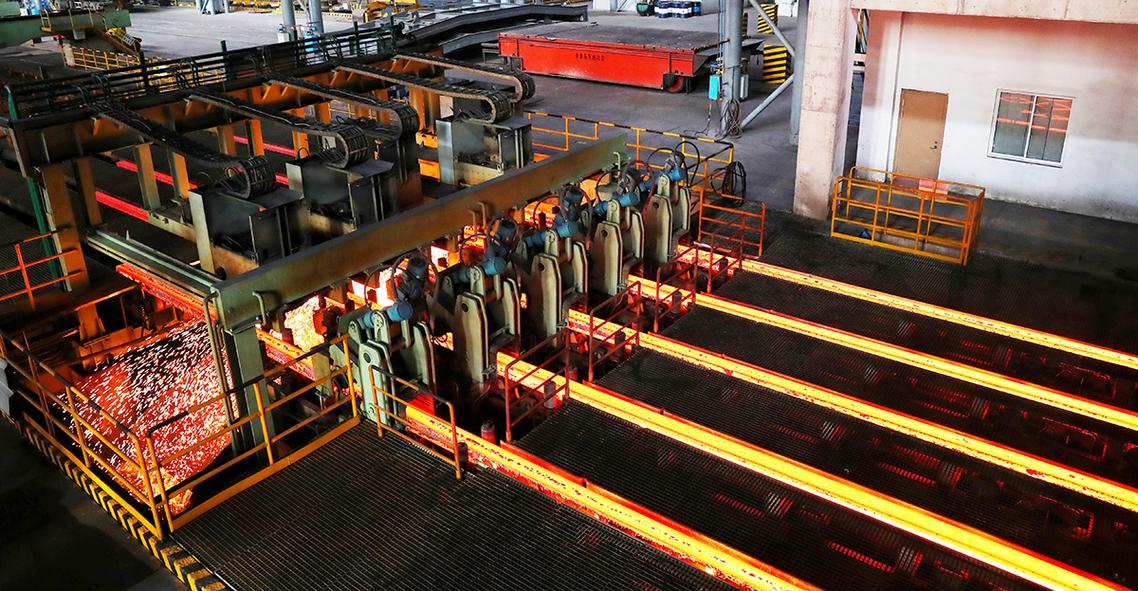

早在上世纪模铸时代，钢铁生产要先把钢水浇成钢锭，再经过开坯工序才能轧制成材，不仅损耗高，能耗大，质量稳定性也差得离谱。连铸技术普及之后，直接把钢水连续浇铸成定尺的钢坯，砍掉了开坯环节，整体金属回收率提高10%以上，能耗降低至少20%，把钢铁生产的成本直接拉下了一个台阶。 放到今天来看，不管是普通建筑用钢，还是高端装备用的特种钢，连铸环节的控制水平，直接决定了最终产品的质量。你想做高强度汽车板？连铸坯的中心偏析不合格，轧出来的板强度不均，车企直接退货。你想做风电用轴承钢？连铸的夹杂多了，轴承寿命直接砍半，根本没法用。 钢厂连铸生产线现场作业图 问：现在很多中小钢厂还在用十多年前的老式连铸机，升级真的有必要吗？ 答：太有必要了。去年我接触山东一家民营钢厂，原来的三流老式连铸机，漏钢率稳定在千分之三，每个月至少停两三次处理漏钢事故，损失的坯料加停机产能，一年小两千万没了。改了动态二次冷却加漏钢预报系统之后，漏钢率直接降到万分之一，一年省出来的钱，刚好够付升级款的三分之二，第二年纯赚。何况现在环保、能耗双控卡得这么严，老式连铸的氧化损耗大，排放也不达标，升级是早晚的事，早升早占便宜。

当前连铸技术落地最见成效的几个升级方向

说实话，现在连铸的基础理论早就成熟了，最近十年的升级大多是往精细化、智能化走，落地就能看到效果的我梳理了几个： 💡 动态轻压下技术普及 原来的静态轻压下，参数调好了就不能改，遇到钢水温度波动、拉速变化，根本没法适配，中心偏析的问题一直解决不了。现在的动态轻压下，能实时根据钢种、拉速、坯壳厚度调整压下量和压下位置，针对高碳钢、管线钢这些对偏析要求高的钢种，合格率能直接提3-5个点，别小看这几个点，一年下来就是几百万的利润。 ❗ 多频电磁搅拌技术迭代 原来的单频电磁搅拌，要么只解决表面缺陷，要么只改善中心组织，没法兼顾。最新的多频复合电磁搅拌，前段用低频搅中心，后段用高频整表面，做不锈钢、硅钢这些对表面质量要求极高的钢种，修磨量能降40%，省下来的人工和损耗太可观了。 连铸动态轻压下装置核心部件图 问：连铸生产里新人最容易踩的坑是什么？ 答：十个问题八个出在冷却和保护渣。很多厂子为了冲产量，盲目拉高拉速，二次冷却跟不上，坯壳厚度不够，要么漏钢，要么内部裂纹，最后出来的坯不合格，反而耽误了产量，亏得更多。还有就是图便宜，保护渣通用，不同钢种用错保护渣，分分钟给你弄一堆 surface 夹渣裂纹，修磨都修不出来，直接整块报废。我见过太多为了省几万块保护渣钱，最后赔几十万报废损失的，太不值当，对吧？ 不过话说回来，现在很多钢厂已经把保护渣的选型也做成了标准化数据库，不同钢种对应什么型号，直接调参数就行，很大程度上避免了人为出错。

连铸的未来：离无人化生产还有多远

连铸的未来：离无人化生产还有多远 最近这几年5G和AI在钢铁厂落地，连铸是最先吃到红利的环节之一。宝武、鞍钢的不少连铸生产线已经用上了AI漏钢预报，准确率能到98%以上，比有经验的老工人判断还准，还能24小时不间断监测，大大降低了工人的劳动强度。还有不少厂子已经实现了连铸工序的自动配水、自动拉速调整，核心岗位的操作人员已经从原来的七八个人降到两三个人。 但完全无人化？我看还得等十年以上。钢水这东西，变数太多，哪怕所有参数都对，偶尔也会出点意外情况，这种时候还是得有经验的老师傅上手处理，机器目前还没法完全替代。 双碳背景下，连铸还有一个方向很火，就是连铸坯热送热装加余热回收。原来连铸出来的坯要冷却到常温再进加热炉，现在直接带着八九百度的温度送进轧线，加热炉的能耗能降30%以上，多余的余热还能回收发电供厂区使用，一年不仅能省不少能耗成本，攒下来的碳排放指标还能卖钱，一举两得。 干钢铁这行，从来都是细节决定成败。连铸看起来只是整个流程里的一个环节，却攥着整个厂子的成本和质量命脉。你把连铸的细节抠透了，哪怕行情不好，你也能比别人多一口气，熬过去就能拿到更多订单。说穿了就是这么回事。
