很多机加工老板找我吐槽，磨床贵，占地大，加工效率上不去，废品率还高，想降成本找不到门路。其实有个工艺，改个刀头就能上车床铣床，一次成型出高精度低粗糙度的表面，成本能砍三分之一，还能提升工件寿命。就是滚压。

滚压加工到底和传统表面处理有什么区别？

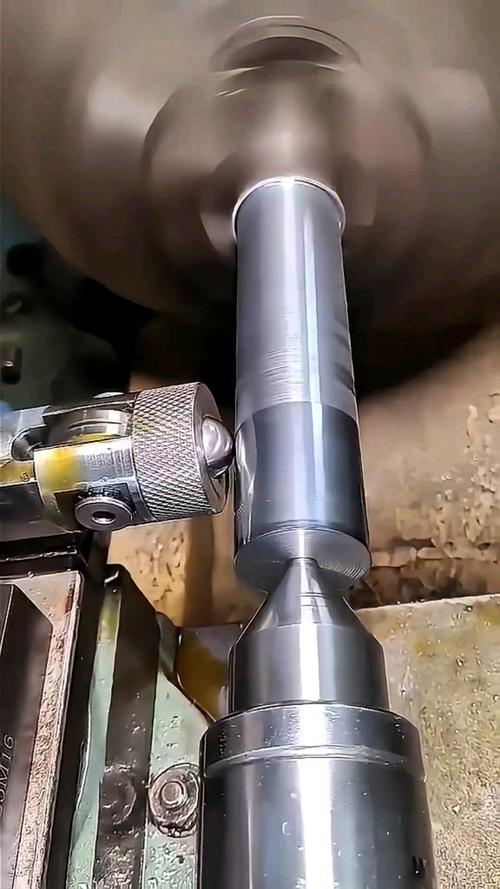

数控车床滚压加工工业现场实拍 滚压不是切削，也不是磨削，它是一种无切削的冷塑性加工工艺。说白了，就是用硬度够高的滚压工具，给工件表面加一定压力，把金属表面微观的凸起部分压进凹陷部分，直接整平表面，还能改变金属的力学性能。 和传统的磨削、抛光比，优势太明显：一次走刀就能完成加工，不用多次走刀，效率翻几倍。不产生切屑，不用处理废料，清洁。加工后不仅粗糙度更低，还能在工件表面形成残余压应力，提高硬度和抗疲劳强度，工件寿命直接往上提。 问：滚压是不是只能加工回转类的轴类零件？ 答：早十年说这个没错，现在早就不是了。现在市面上成熟的平面滚压、异形面滚压工具都一大把，甚至还有可适配加工中心的滚压头，能加工复杂曲面。风电法兰的密封面、工程机械的大平板，现在很多都用滚压加工，不是只能车床上转着加工。 问：滚压加工能直接代替磨削吗？能省掉磨床工序？ 答：分场景说。如果你的需求是粗糙度达到Ra0.1~Ra0.8，尺寸精度在IT6~IT7区间，滚压完全可以代替粗磨甚至精磨，直接省掉磨床工序，省下来的场地、电费、人工真的不是小数。但如果你的要求是IT5级以上的超高精度，或者对形位公差要求极端严格，那还是要磨，滚压可以放在磨削之后做表面强化，不能完全替代。

2024年国内制造业滚压加工的新玩法，很多人还没试过

说实话，滚压不是新工艺，但这两年随着工具材料和数控技术的进步，玩法早就变了。 新能源汽车的驱动轴，原来的工艺是粗车-精车-粗磨-精磨，砂轮磨铝合金的时候很容易粘刀，需要频繁修磨，效率低，废品率高。现在很多厂改成精车之后直接滚压，一次走刀粗糙度就能到Ra0.2，表面硬度还能提高10%~20%，抗疲劳强度上去了，轴的寿命比磨出来的长20%以上，成本直接降了快40%。 还有液压油缸的内壁，原来的工艺是粗镗-精镗-绗磨-抛光，工序多，对工人技术要求高。现在改成绗磨之后一次滚压成型，不仅粗糙度达标，滚压之后的内壁微观会形成均匀的微坑储油结构，密封圈磨损速度慢一半，油缸整体寿命直接翻一倍。 新能源汽车驱动轴滚压成品粗糙度检测 我上个月见过一家做工程机械油缸的小厂，原来三条绗磨线24小时转还是赶不上订单，换了内孔滚压工艺之后，一条线就搞定了原来三条线的产量，电费每个月省十几万，你说香不香？

滚压加工最容易踩的几个坑，都是行业老炮踩过的血泪教训

滚压加工最容易踩的几个坑，都是行业老炮踩过的血泪教训 💡 滚压好用，但不是拿个刀头装上就能出好活，几个坑一定要避开。 ✅ 第一，滚压力度不能瞎调。压力太小，压不动，粗糙度降不下去，等于白做。压力太大，过滚了，表面会发生过度塑性变形，起皮、开裂，甚至尺寸超差直接废了。别嫌麻烦，一定要先拿同材料的废料试刀，从低压力慢慢往上调，每调一次测一次粗糙度和尺寸，找到合适的参数再批量干。 ❗ 第二，工具不能贪便宜。滚压工具的精度和硬度直接决定成品的精度和寿命，别省那几千块钱。滚柱滚压适合硬度高的工件，滚珠滚压适合软质的铝铜合金，内孔加工要用对应规格的内孔滚压头，别随便买那种通用便宜货，用不了几十个工件就磨损了，算下来反而更贵。 ✅ 第三，预处理不能偷懒。滚压不是魔术，不能把很差的毛坯直接压成高精度成品。滚压之前工件的粗糙度最好不要超过Ra6.3，预留的滚压余量要控制在0.02~0.05mm，余量太大压不动，余量太小起不到效果。 不过话说回来，现在正规的滚压工具厂商基本都会上门给调参数，教你怎么用，买工具送技术，只要你找对供应商，踩坑的概率真的很低。 很多人觉得滚压是老工艺，不值得关注，其实老工艺配上新工具，就是降本提质的大杀器。现在制造业卷成这样，能省一块钱都是赢，为啥不花点时间试试滚压呢？
