干冲压十年，见过太多好产品死在拉深这一步。 一个看起来平平无奇的老工艺，偏偏卡了无数新产品的脖子。小到几块钱的不锈钢水杯，大到几百万的压力容器封头，全离不开它。

别死磕教科书定义：实际生产中的拉深是什么

教科书上说，拉深就是把平板毛坯，通过模具压制成开口空心零件的冲压工艺。对吧？这话没错，但太干了，没说到点子上。 实际生产里，拉深是金属冲压成型里难度最高的工序之一，没有之一。材料的流动全靠模具和压边力控制，多一分力裂，少一分力皱，分寸感差一点，出来就是废品。 现在新能源汽车的动力电池壳体，基本全靠拉深一次成型，厚度要求公差控制在0.03mm以内，放在二十年前，想都不敢想。 自动化冲压线拉深成型动力电池壳体 问：拉深和拉伸经常被混着叫，两者到底有区别吗？ 答：严格来说，拉伸说的是材料的受力变形状态，拉深是这个冲压工艺的专用名称。不过行业里老工人大多叫拉伸，你这么说没人会听不懂，不用纠结叫法，能做出合格零件才是硬道理。 问：零件做到什么程度就算深拉深了？ 答：通用的判断标准是拉深深度大于零件直径，或者拉深深度大于毛坯厚度的10倍，就算深拉深。当然不同行业门槛不一样，汽车覆盖件里就算深度超过150mm就算深拉深了，电池壳很多深度是直径的两三倍，属于典型的大深径比深拉深，难度高好几个等级。

拉深最常见的三个坑，干冲压的没人没踩过

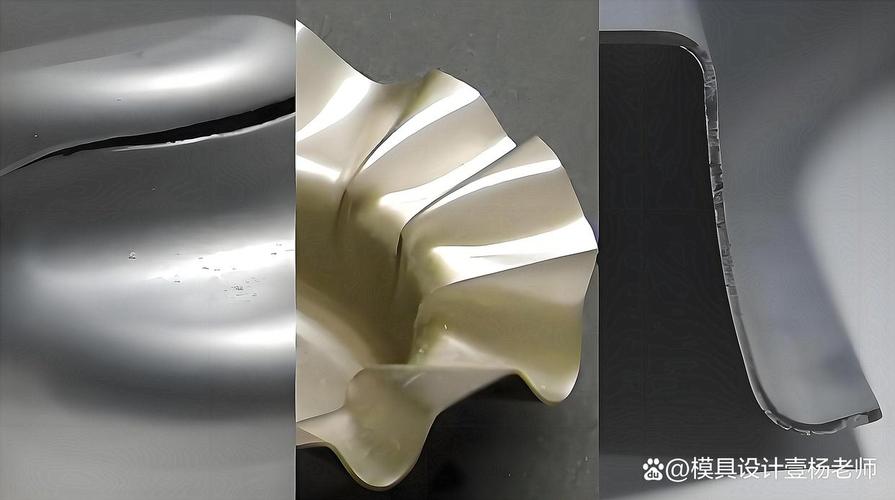

我见过太多工艺员，图纸画得完美，一到拉深就翻车。这里说三个最常见的坑，记下来能省几十万试模费。 ✅ 第一个坑：起皱 压边力不够，毛坯法兰部位失稳就会起皱，皱了的零件要么报废，要么后续整形修半天，费工费料。现在很多新工厂用的数控变压边力系统，能跟着拉深行程动态调整压边力，比老式的固定压边起皱概率降了八成不止。 ✅ 第二个坑：拉裂 这是拉深的头号杀手，百分之七十的拉深废品都是拉裂。大多出现在凹模圆角位置，要么压边力太大，要么凹模圆角太小，要么材料延伸率不够。 💡 说个实用小技巧：拉深前给毛坯涂一层合适的拉深油，能降低摩擦力，减少拉裂概率，别舍不得那点油钱，一瓶油省出一堆废品钱，太值了。 ✅ 第三个坑：回弹变形 现在车企都用高强度钢减重，回弹问题比十年前严重太多。拉深完摘下来，尺寸直接飘了，根本达不到装配要求。现在解决这个问题，除了模具预留回弹量，很多工厂开始用模面补偿技术，提前在模具上做反向修正，一次拉深就能达到精度要求，不用多次整形。 冲压拉深工件起皱拉裂缺陷对比实物图

拉深工艺的新玩法，老匠人也要更新认知

很多人觉得拉深是一两百年的老工艺，没什么新东西可玩。说实话，最近五年下游需求爆发式变化，拉深早就不是你印象里的老工艺了。 第一个变化是差温拉深开始普及。针对钛合金、超高强度钢这些难成型材料，把凹模和凸模做不同的温度控制，材料软的地方拉，硬的地方撑，成型极限直接提高百分之三十，大深径比的零件也能一次拉成，不用多次拉深退火，效率翻了好几倍。现在航空航天的钛合金结构件、新能源的大电池壳，很多都在用这个工艺。 第二个变化是数字化模拟前置。以前调机全靠老师傅手感，试个模要十几次，废一堆料，现在用CAE软件提前模拟拉深过程，哪里会起皱哪里会应力集中，提前就能算出来，试模次数从十几次降到两三次，省出来的成本一年就能买一套软件。我上次在浙江看一个做房车零件的厂子，年轻工艺员用模拟调机，比干了三十年的老师傅还快三天，不是经验没用，是经验加新技术，才是真的降本增效。 第三个变化是微拉深需求爆发。现在消费电子、医疗设备的微型零件，很多都是拉深做的，拉深深度不到1mm，精度要求到微米级，以前根本没这么大的需求，现在TWS耳机、智能穿戴、微型医疗传感器，到处都要用，这个细分领域现在缺口大得很，做拉深的厂子可以提前布局。 说实话，制造行业哪有什么过气的工艺，只有跟不上需求的思路。拉深看起来简单，其实水深得很，能把拉深的精度、成品率做上去，就能吃稳下游的高端订单，这才是真的竞争力。
