上次去长三角一家做新能源结构件的工厂调研，老板拉着我看生产线，拍着大腿说之前踩的坑。换了三批冲压工艺师傅，折腾大半年，才把良品率从82%拉到97%，光是原材料成本一年就省了小两百万。 很多人觉得冲压就是个老掉牙的基础工艺，没什么技术含量。这话真错得离谱。

什么才是符合当下生产需求的好冲压？

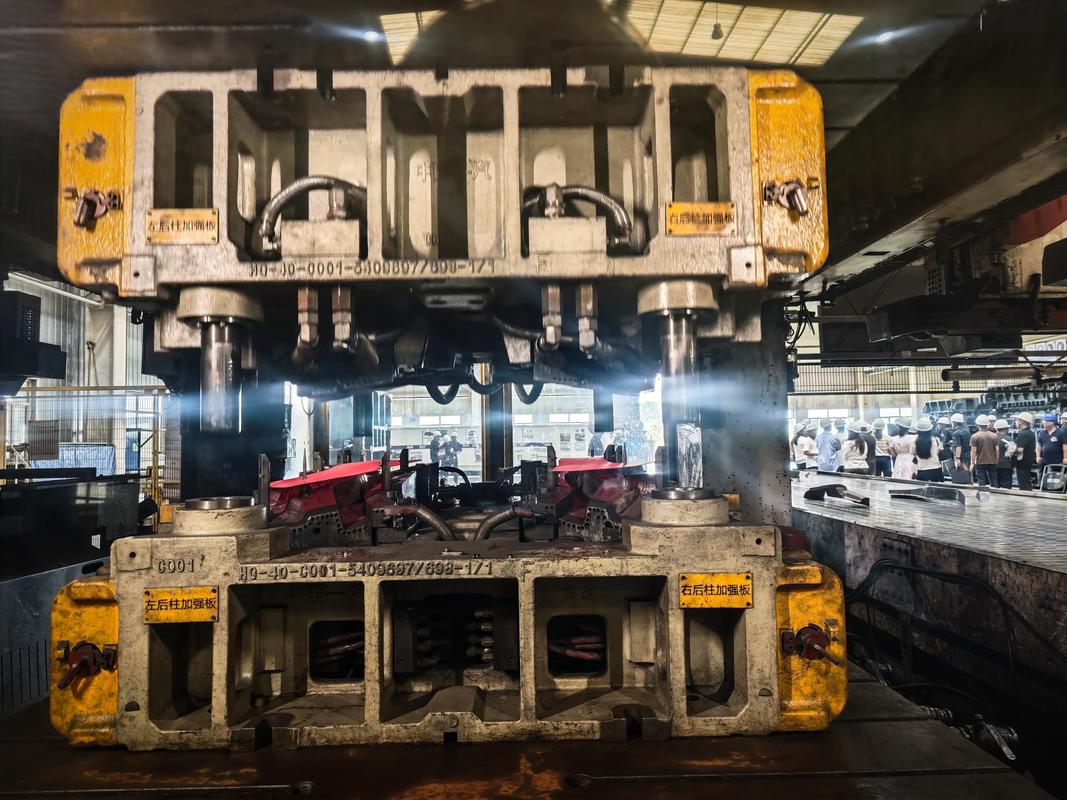

很多外行人的认知还停留在"拿钢板往模具上砸"，砸出形状就行。放到现在，这个标准早就不够用了。 新能源汽车的电池壳、光伏跟踪支架的连接件、消费电子的不锈钢中框，对公差的要求早就到了±0.02mm丝级，甚至部分要求微米级。普通开模冲压根本打不到这个精度。 现在主流的冲压工艺早就迭代了，从开式单工序冲压，换到连续模复合冲压，再配上伺服冲床，精度和效率都翻了好几倍。 新能源汽车电池壳冲压自动化生产现场 聊到这里，刚好说两个大家问得最多的问题。 问：冲压和传统钣金折弯比，到底选哪个更划算？ 答：核心看批量和精度要求。如果你的订单批量超过5000件，对零件一致性要求高，还要控单件成本，选冲压绝对没错。批量起来之后，单件成本能比钣金折弯低三分之一到一半，公差稳定性远好于人工折弯。如果只是几百件的小批量打样，那选折弯开数模更划算，不用掏几万块的冲压硬模开模费，试错成本低很多。 问：热冲压和冷冲压到底怎么选？ 答：冷冲压成本低，适合大部分普通强度的结构件，只要材料强度不超过500MPa，冷冲压足够用，效率也高。如果是做汽车防撞梁、高强度光伏支架这种要求强度超过1000MPa的零件，必须上热冲压，不然冷冲压直接裂，成型性根本达不到。

现在做冲压，最容易踩的三个隐形坑

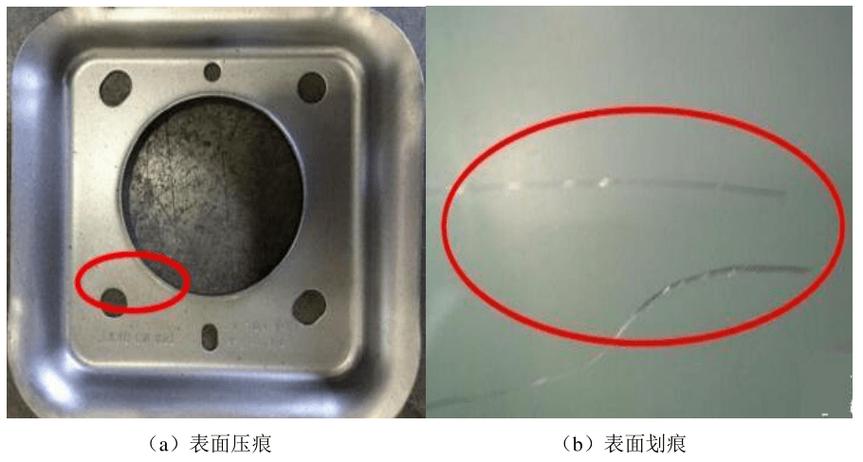

干了这么多年工业，我见过太多工厂在冲压上栽跟头，不是设备不好，是很多细节没注意到。 1. 为了省开模钱，用差的模具钢 我之前见过一家做门锁五金配件的小厂，开模的时候选模具钢，选了便宜的，比好的模具钢省了八千块。结果呢，冲了不到一万件，模具刀口就磨损了，零件边缘全是毛刺，三天两头停产修模，三个月修了五次，还因为交不出货丢了两个长期大客户，亏了二十多万都不止。 这钱省得太蠢。 ❗ 一般批量超过10万件的订单，模具一定要用CR12MOV以上牌号的模具钢，别贪便宜。 2. 冲床选型和工艺不匹配 做大拉深成型的零件，非要省钱用普通机械冲床，结果要么边缘起皱，要么底部拉裂，良品率死活上不去。说实话，伺服冲床确实比普通冲床贵三成，但针对复杂成型件，良品率能提10%到15%，批量大一点，几个月就把差价赚回来了。 3. 忽略冲压后的应力释放 很多工厂冲压完直接打包出货，放个两三个月，客户拿过去用，发现零件变形了，直接整批退。这就是冲压后残余应力没释放导致的。别嫌麻烦，冲压完放个自然时效，或者做个去应力回火，花不了几个钱，能帮你避免几十万的退货损失。 冲压成型零件毛刺缺陷微距检测图 哦对，刚好这里还有个常问的问题，很多人说为什么大工厂做高精度冲压就稳，小工厂就做不出来，除了设备差，还有啥原因？ 问：小工厂做高精度冲压，最缺的是什么？ 答：我见过很多小工厂，设备买了不比大工厂差，就是做不出好活，核心问题出在原材料上。很多人买冲压原材料，只看牌号对不对，不看性能波动。同一款SPCC冷轧钢，不同钢厂出来的延伸率能差1到2个百分点，就是这一两个点，能让冲压良品率差十几个点。我认识一个干了三十年的冲压老师傅，每次进原材料，都要自己抽样测延伸率，不对直接退，这就是吃饭的本事，不是什么高科技，但就是很多年轻人嫌麻烦不愿意做。

冲压工艺的新玩法，已经不是你印象里的老工艺了

冲压工艺的新玩法，已经不是你印象里的老工艺了 这两年我跑工厂，发现冲压早就不是只有大批量才能玩的工艺了。很多新玩法已经出来了。 比如现在用3D打印做冲压软模，几百件几千件的中小批量定制，也能用冲压做，开模费只有传统硬模的十分之一，交货周期从半个月缩到两三天，成本比钣金折弯还低，很多做定制设备的工厂现在都这么玩。 还有现在伺服冲压结合机器视觉在线检测，每冲一件就自动检测尺寸和毛刺，不合格的直接自动剔出来，不用后续全检，一条线省三个检测工人，一年省二十多万人工成本。 很多人说现在都搞一体化压铸了，冲压会被淘汰吧？扯吧。就说新能源汽车的电池托盘，现在很多主流厂商还是用冲压焊接方案，比一体化压铸成本低三分之一，后续维修也方便，哪里坏了换哪里，不用整个托盘换。冲压的材料利用率、生产效率、成品强度，很多工艺根本比不了。 说实话，现在很多工厂喜欢追新概念，看不起冲压这种老工艺，结果反而丢了最容易拿到的降本空间。上次去东莞一家开了二十年的老冲压厂，人家早几年就改了自动化生产线，专门接新能源汽车的冲压订单，现在订单都排到半年后，比很多瞎追风口的新工厂活得滋润太多。 对了，最后提醒一句，做冲压之前，先算清楚批量和开模成本的账，该花的钱别省，该选对的工艺别瞎凑活，就能少踩很多坑。
