很多人聊金属连接，张嘴就是氩弧焊、二保焊。 没人把钎焊当回事。 说实话，我见过太多工厂，为了省几块钱的钎料成本，放着钎焊不用硬改熔焊，最后整批零件报废，亏几十万的都有。太可惜。

到底什么是钎焊，和你熟的熔焊差在哪？

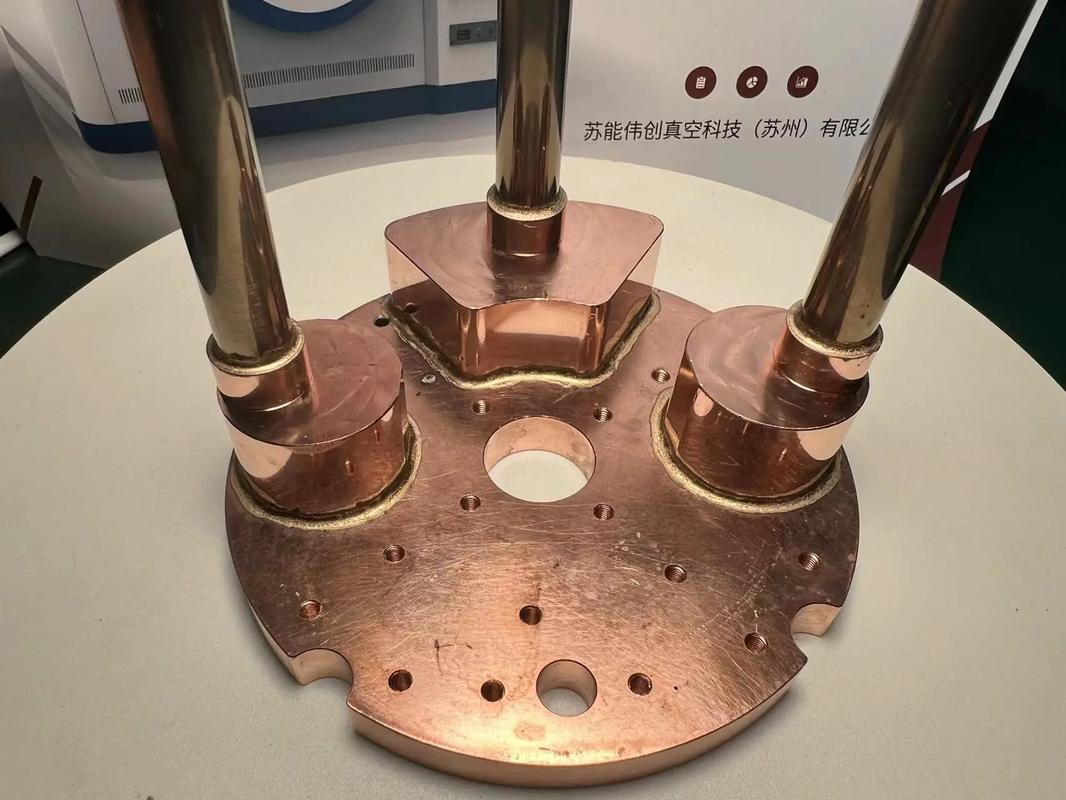

钎焊的核心逻辑很简单：用熔点比母材低的钎料，加热到钎料熔化、母材完全不熔化，依靠液态钎料的润湿作用填满接头间隙，和母材发生原子扩散，冷却后就成了结实的连接头。 和熔焊最大的区别，就是母材自始至终不熔化。这就决定了钎焊天生适合干熔焊干不了的活。 问：钎焊的强度会不会比熔焊差，不能承力？ 答：这是最多人踩的认知误区。钎焊强度完全看钎料选型和接头设计，银基钎焊的接头强度能超过400MPa，比很多普通低碳钢的强度都高。航空发动机的热交换器、矿山用的硬质合金掘进刀头，全靠钎焊连接，能扛上千度高温和几吨的冲击力，换熔焊根本做不出来。 工业钎焊异种金属接头剖面显微图 很多人其实天天见钎焊，就是不认。你手机电路板上的锡焊，本质就是软钎焊——钎料熔点低于450℃的叫软钎焊，高于的叫硬钎焊，日常电子装配用软钎焊，工业承力件用硬钎焊，就这么分。

2024年工业钎焊的最新主流应用，不止电子和刀具

这几年高端制造起来，钎焊的需求涨得离谱。原来只有航空航天、刀具行业用，现在新能源、光伏、制冷遍地都是。 最典型的就是新能源汽车的水冷板。动力电池要控温，水冷板里面要走冷却液，密封性要求极高，还要不变形。原来不少厂用搅拌摩擦焊或者氩弧焊拼，铝合金薄板一焊就变形，还容易漏，良率低到哭。现在几乎中高端水冷板全改真空钎焊，一次焊完整个平面，变形量控制在0.1%以内，合格率直接拉满。 新能源汽车水冷板真空钎焊成品图 问：钎焊真的能连完全不一样的材料吗？比如陶瓷和金属？ 答：当然能。这恰恰是钎焊最大的优势。异种金属、金属和陶瓷，只要选对钎料和活化剂，就能焊得牢。比如制冷行业的铜铝连接管，原来用压接，用个两三年就漏制冷剂，现在用铜铝钎焊，密封性好，成本还低，全行业都换了。再比如航空上的陶瓷隔热片，就是用钎焊粘在金属机匣上的，别的连接工艺根本做不到这么均匀牢固。 除了水冷板，光伏产业的光伏焊带、热交换器，风电的变流器散热件，甚至医疗上的手术器械，全在用钎焊。现在的钎焊早就不是什么小众边缘工艺了，是高端制造刚需。

做钎焊最容易踩的三个坑，老师傅一不小心也翻船

做钎焊最容易踩的三个坑，老师傅一不小心也翻船 钎焊看起来简单，门槛其实不低，我干了快二十年，见过各种各样的翻车现场，给你们整理三个最常见的： ❗ 接头间隙留错 很多新手觉得间隙越小，焊得越牢，恨不得把两个面压得严丝合缝。实际上钎料要靠毛细作用流进间隙，没有间隙钎料根本进不去，直接出虚焊。一般硬钎焊留0.05-0.2mm间隙，软钎焊留0.02-0.1mm，根据钎料不同微调，别瞎来。 💡 母材清理不到位 只要母材表面有油污、氧化层、锈迹，钎料根本润湿不了，焊完就是一堆虚焊，一掰就掉。我去年碰过一个加工厂，切割完的不锈钢零件不脱脂不打磨，直接进炉钎焊，整批1200件全部报废，老板脸都绿了。哪怕是氧化膜少的铜材，也要用丙酮或者喷砂清一遍，别偷懒。 ✅ 加热温度控不好 温度低了，钎料没完全熔化，流不动，填不满间隙。温度高了，钎料会烧蚀，甚至会和母材发生过度扩散，生成脆化相，强度直接掉一半。尤其是薄件异种金属焊接，差个二三十度，结果天差地别。现在新的感应钎焊机、真空钎焊炉都带闭环控温，能把温度误差控制在5℃以内，能省好多事。 不过话说回来，现在钎焊的自动化程度早就上来了，原来靠老师傅手感的活，现在机器都能搞定，成本也降了很多，原来中小厂买不起的真空钎焊炉，现在十几万就能拿下中小件生产的设备，小批量也能做。 很多人觉得钎焊是小工艺，上不了大台面，其实现在离开钎焊，好多高端产品根本造不出来。下次你碰到薄片连接、异种金属连接、高精度要求的活，别上来就硬怼熔焊，试试钎焊，说不定能解决你头疼好几个月的问题。
