我干工业结构矫正快二十年，见过太多死局最后靠一把火盘活。几十吨重的龙门吊主梁，运输途中变形超差七八个毫米，送进几千吨矫正机塞不下，回炉重造要几十万工期拖半个月，怎么办？ 拿割炬烤。就是咱们说的火焰加热。

工业矫正场景下的火焰加热，到底是什么原理

很多人把火焰加热和焊接预热搞混，不对。焊接预热是整体或者坡口附近加热，防裂纹。矫正用的火焰加热，玩的就是金属热胀冷缩的局部收缩效应。 钢材加热的时候会膨胀，要是膨胀被周围冷的金属限制，冷却的时候就会产生不可逆的收缩，这个收缩力就能把变形的部位拉回来，就这么简单。 重型造船厂钢梁火焰加热矫正作业现场 说实话，这活儿门槛说高不高说低不低，一把普通的割炬，一瓶乙炔一瓶氧气就能开工，对场地几乎没要求，哪怕是在工地露天都能做，这是其他矫正方法比不了的优势。 问：火焰加热只能矫正普通低碳钢吗，其他钢材能用吗？ 答：还真不是。大多数奥氏体不锈钢只要控制加热温度不超过敏化区间，也就是不超过850℃，完全能用，矫正后做个简单的固溶处理就能保住耐腐蚀性。只有淬硬倾向特别大的高碳钢、马氏体不锈钢不建议用，容易出裂纹。低合金高强钢现在用火焰加热矫正的太多了，只要控制好最高温度，别烧过了，性能一点问题都没有，我之前接触过风电塔筒的法兰变形，就是低合金钢，矫完直接过检，没问题。 问：火焰加热会不会改变钢材的力学性能，留下安全隐患？ 答：只要不把钢材烧熔化，不超温，局部加热的影响非常小，完全符合工业验收标准。你想啊，焊接本身就是局部熔化再冷却，热影响区都比火焰加热大，焊接都合格，控制得当的火焰加热怎么会不合格？当然，新手瞎烧，把钢板烧得通红起泡，那另说，那是操作问题，不是方法本身的问题。

火焰加热操作避坑：老师傅不外传的几个细节

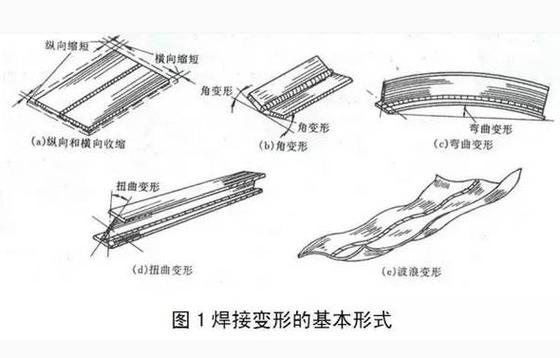

这活儿出问题的，十个有九个都栽在基础细节上，我整理几个最容易踩的坑： 💡 温度绝对不能乱烧 很多新手图快，觉得烧得越红收缩越大，直接烧到亮红色，也就是超过900℃，这时候钢材晶粒会快速长大，局部变脆，哪怕矫正合格了，也留下了安全隐患。正常碳钢控制在600-800℃就够，也就是肉眼看是暗樱红到樱红色，拿不准就买十几块钱一支的测温笔，画上去到温度就变色，比你估摸准一百倍。 ❗ 加热形状选错等于白干 不同的变形对应不同的加热形状，别上来就乱烤一条线： - 角变形、波浪变形：用三角形加热，三角形的底对着变形突出的边，顶点朝向变形内侧，三角形加热的收缩量最大，最适合调角变形 - 局部凹凸变形：用点状加热，点直径10-30mm，间距看变形量，凹凸越大间距越小 - 弯曲变形：用条状加热，沿着弯曲的内侧加热，冷却后收缩拉回直度 钢结构变形火焰加热三角形法示意图 不过话说回来，收缩量到底多大，其实还是得靠经验，干得多了，你看一眼变形就知道该烤多大面积，烧到多少度，这是计算机模拟都代替不了的手感。 💡 冷却方式该怎么选？ 很多老师傅习惯烧完直接浇水急冷，对不对？说实话，厚板、淬硬倾向低的钢材，急冷确实能增加收缩量，提高效率，没问题。但如果是淬硬倾向大的钢材，或者薄板，千万别浇，急冷容易出裂纹，自然风冷就够了。

老手艺也有新玩法，火焰加热没被淘汰

老手艺也有新玩法，火焰加热没被淘汰 很多人说现在自动化这么发达，激光矫正、压力机矫正都这么先进了，火焰加热这种老手艺该淘汰了吧？ 真不对。你去国内的大型船厂、盾构机厂、风电设备厂转一圈，火焰加热还是解决大件变形的首选方案。而且现在也结合了新技术，早就不是以前纯靠手感的年代了。 比如去年我给一家盾构机厂做技术交流，他们刀座焊接后变形，孔位偏了3mm，整台盾构几百吨，不可能拆下来送压力机，他们现在用红外测温+机械臂定位加热，提前用有限元模拟算好加热位置和温度，机械臂沿着路径走，温度控制误差不超过20℃，一次矫正成功，精度比人工还高，成本才几百块，比重新加工刀座省了十几万。 还有很多大型设备的安装现场，基础沉降导致机架变形，不可能把设备拆回厂，脚手架一搭，师傅上去烤两个点，半天就调好了，换别的方法哪有这么灵活？ 说实话，工业这行，从来不是越贵越新的方法就越好，能低成本、快速解决问题的方法，永远有生命力。火焰加热这门手艺，传了上百年，现在还能在各种高端重型工业项目里发光，不就是因为它够简单、够有效、够便宜吗？
