回弹，是冲压件生产里最让人头疼的问题之一。说实话，我以前在车间，看到老师傅拿着锤子敲模具，就为了解决回弹，一敲就是半天。当时我就想，这玩意儿真的没个理论办法吗？

后来自己做了十几年冲压，才明白——回弹这东西，你躲不开，但绝对能治！

先说说原理吧。金属塑性弯曲时，总会有弹性恢复。你让它弯90度，它偏要回到88度。气不气？尤其高强钢、铝板，回弹量能让你怀疑人生。

但麻烦的地方在于：回弹不是恒定的。同一块板料，不同批次，可能差异就很大。这对模具设计师来说，简直是灾难。

一、回弹的坑，到底有多深

举个例子。某车型侧围外板，材质DP780，拉延后回弹直接干出5毫米！整个模具白做了。当时项目组差点崩了。后来怎么解决的？靠的是模拟+实测结合，一点点补偿。这过程，真的磨人。

还有一件事，更气人。一个拉伸件，明明模拟回弹为零，实际生产却偏了1度。查了半天，是压边力波动导致的。压边力一不稳，回弹就跟你玩变脸。你敢信？

其实回弹控制的难点，就在于“变量太多”。材料性能、模具间隙、压边力、润滑状态，全都能影响回弹。你稍微粗心一点，产品就废了。

✅ 二、控制回弹的实战手段

✅ 二、控制回弹的实战手段

这里我分享几个亲测有效的方法。

✅ 1. 模具补偿：最直接，但别乱来

回弹补偿，说白了就是反向偏移模面。你预测回弹多少，就往反方向修模具。但这里有个大坑：补偿过头了就亏大了。所以必须依靠CAE模拟，而不是拍脑袋。我现在用AutoForm做回弹补偿，精度能控制在0.3mm以内。

✅ 2. 工艺调整：压边力和拉伸筋是关键

很多情况下，模具动不了，但工艺可以调。比如加大压边力，改变拉伸筋的阻力，都能在一定程度上控制回弹。但要注意，压边力太大会开裂，太小会起皱。这需要经验。我通常的做法是：先定一个初始值，然后根据试模结果微调。别怕麻烦，冲压本来就是试出来的。

✅ 3. 材料控制：别让材料性能背锅

材料批次差异是回弹的隐形杀手。你模具补偿得再好，材料一来就变。所以，建议对来料进行严格检测，尤其是屈服强度。另外，同一种零件，尽量固定钢厂和牌号。别轻易换供应商，否则回弹会教你做人。

✅ 4. 先进模拟：别省这个钱

现在的CAE软件已经能比较准确地预测回弹了，而且还能做补偿优化。比如PAM-STAMP，也能干这活。但注意，模拟只是参考，最终还是要靠试模。不过有了模拟，能减少大量试错时间。这钱花得值。

❗记住：回弹不是小病，是慢性病。你得从模具、工艺、材料、设备全方位下手，才能把它压住。

三、回弹检测与验收：数据说话

怎么知道回弹控制得好不好？全靠检测。常规做法是用三坐标测量仪扫产品，和数模比对。现在也有光学扫描，更快更全面。我建议，在冲压线旁配备快速检测设备，每批次抽检几个点，及时发现问题。

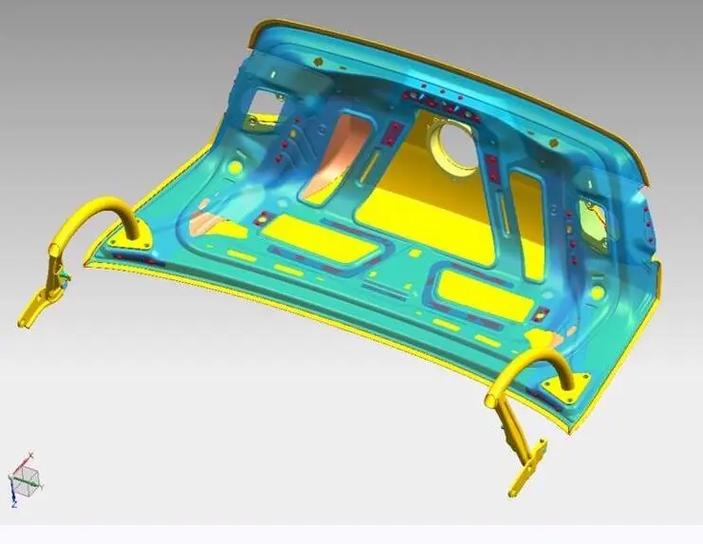

汽车冲压件三坐标测量回弹对比分析现场图

另外，有一点容易被忽略：回弹的验收标准。不同的冲压件，要求不一样。比如外观件，回弹要求极高，因为影响装配缝隙；结构件可以放宽一点。所以，在开发阶段就要定义好公差标准，别等到量产了再扯皮。

四、QA问答：你可能关心的

问：回弹补偿一次到位可能吗？

答：基本不可能。除非零件特别简单。大多数情况下，需要两三轮补偿才能接近公差。所以心态要摆正，别指望着一步到位。不过，有了CAE模拟，次数会少很多。

问：对于不锈钢冲压件，回弹控制有什么特殊注意事项？

答：不锈钢的硬化指数高，回弹比普通钢更大。而且容易产生热胀冷缩？不，主要是冷作硬化严重。建议采用更大的弯曲半径，增加整形工序。另外，不锈钢对润滑要求高，别用普通油，会加剧模具磨损。

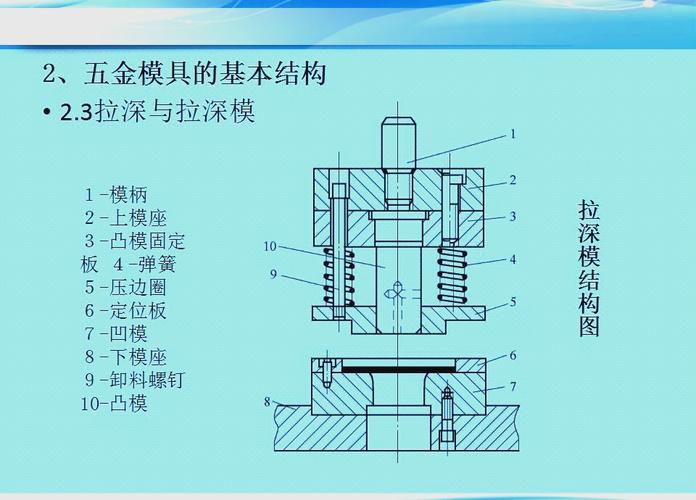

不锈钢冲压件回弹控制模具设计图

五、一点牢骚

五、一点牢骚

说实话，现在有些工程师太迷信软件了。天天泡在CAE里，却连车间都不去。我始终觉得，模拟是工具，经验才是根本。你得摸过真实的回弹零件，感受过那种“明明补偿了，还是偏”的绝望，才会真正敬畏这个东西。

💡最后说一句：回弹控制，没有终极解决方案。但有系统方法。你按着我上面说的路子走，至少能少走一半弯路。行了，今天就聊到这儿。我要去车间看试模了，回聊。
