干了二十年锻压车间，说实话，锻件这行看着粗，里面的门道比绣花还细。今天不整虚的，就把我这些年踩过的坑，还有那些老师傅们不愿说的实战经验，掏出来聊聊。

先说个事儿。前年有个客户拿着图纸找我们做一批轴类锻件，硬度要求HRC 28-32。我们按老工艺做完了，检测合格，客户也抽检了，没问题。结果他们安装的时候出事儿了——断裂。后来一查，问题出在原材料上，可我们当初做锻前检测的时候忽略了夹杂物偏析。你说这冤不冤？所以锻件从选材到成品，每一步都把风险控好，不然就是定时炸弹。

一、锻件成型，热锻冷锻怎么选？

很多采购一看图纸就问：能不能锻造？其实他们不清楚锻造分好几种。热锻是主流，金属在高温下塑性好，能成型复杂的形状，而且内部组织致密。冷锻呢？精度高，表面光洁，但材料塑性差，适合简单零件。至于温锻，介于两者之间，不温不火，用的场景不多。

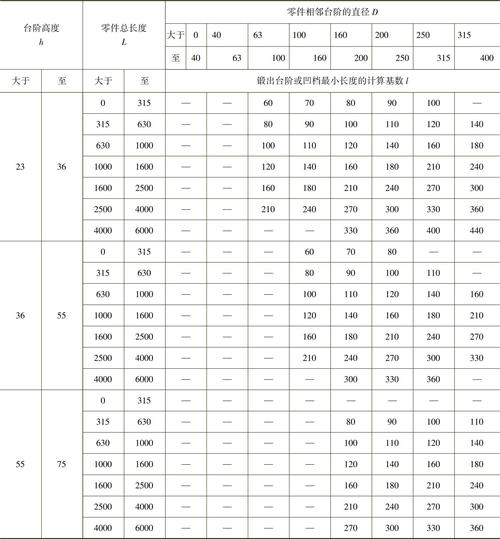

不过说实话，选哪种工艺不是拍脑袋，得看零件的受力工况和批量。大批量的小齿轮，冷锻更合适，材料利用率高。而那种大轴、重型法兰，热锻没跑了。💡这里有个关键点：锻造比——就是锻前坯料和锻后尺寸的比例。这值太低了，心部组织疏松；太高了，又容易产生各向异性。

还有一个常常被忽视的：模具温度。热锻时模具不预热，第一件锻件就是废品。模具预热温度一般在200-400℃，能有效降低热冲击。我见过不少新手直接干上，结果模具开裂。

热锻车间模具预热温度控制示意图

二、锻件内部缺陷，比表面裂纹更吓人

表面缺陷一看便知，裂纹、折叠、凹坑。但内部缺陷呢？白点、偏析、缩孔残余，这些都得靠超声检测（UT）或低倍组织抽检。很多小厂不做这些，不是不会，是想省钱。但客户一旦遇到批量失效，赔起来可不是省下的那点钱。

再说说锻造流线。这个最容易忽略。锻件之所以区别于铸件，核心就是金属流线。流线沿零件轮廓分布，机械性能最好。一旦流线被切断，寿命骤降。比如连杆，如果流线不顺，疲劳强度打折得厉害。

✅一个实战技巧：来料检验时，别只看化学成分报告。要取样做低倍试验，看偏析和疏松。特别是大截面锻件，中心区域最容易出问题。

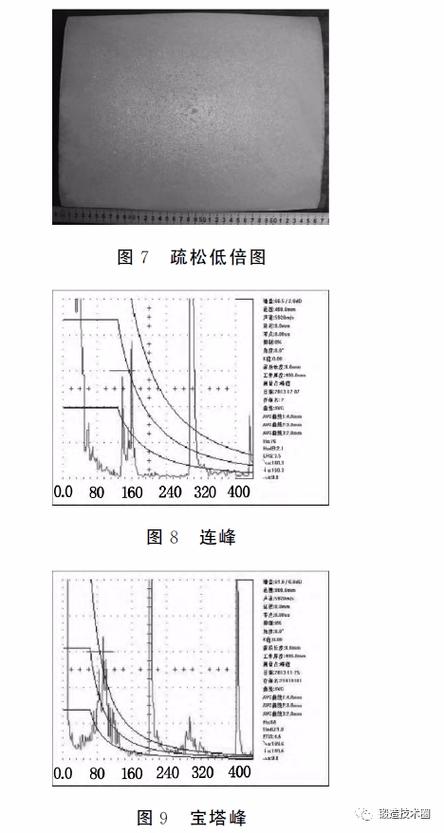

锻件超声波检测缺陷图谱示例

三、Q&A：大家问得最多的几个问题

问：锻件和铸件，到底哪个好？

答：这问题没有绝对答案。简单说，锻件内部缺陷少，力学性能好，尤其适合高载荷结构件。但铸件能做复杂形状，成本低。我们厂就有个客户把铸件改成锻件，结果性能过剩，增重还费钱。所以还得看具体工况。

问：锻件检验，哪些项目是必须的？

答：至少得做化学成分、硬度、尺寸、表面缺陷。但关键承力件，我建议加做超声波探伤和力学性能试验（拉伸、冲击）。别省那个钱，一次失效赔偿够你做几百次探伤。

四、怎么选锻件供应商？我的几点实用建议

四、怎么选锻件供应商？我的几点实用建议

第一，看检测设备。连台探伤仪都没有的厂，直接pass。第二，看工艺记录。每个锻件是否有完整的炉批号、锻造温度记录？没有追溯体系，出了问题只能干瞪眼。第三，看人员经验。老师傅和学徒做出来的锻件，表面看起来一样，但探伤合格率差远了。

还有个小细节：你们可以看他们废品率。一个厂废品率常年很低，要么工艺非常成熟，要么在统计数据上做手脚。正常锻造行业废品率在2%-5%之间，低于1%反而不正常。

说实话，锻件这行，经验比理论值钱。我见过不少高学历的工程师，一到车间就懵。但经验也是靠一个坑一个坑填出来的。做锻件，最怕的就是自以为是，觉得差不多就行。差一点，就是事故。

最后唠叨一句：如果你正在为某个零件选型，不妨多听听锻造工程师的建议。他们不会给你画饼，但会告诉你什么能做，什么不能做，以及代价是什么。
