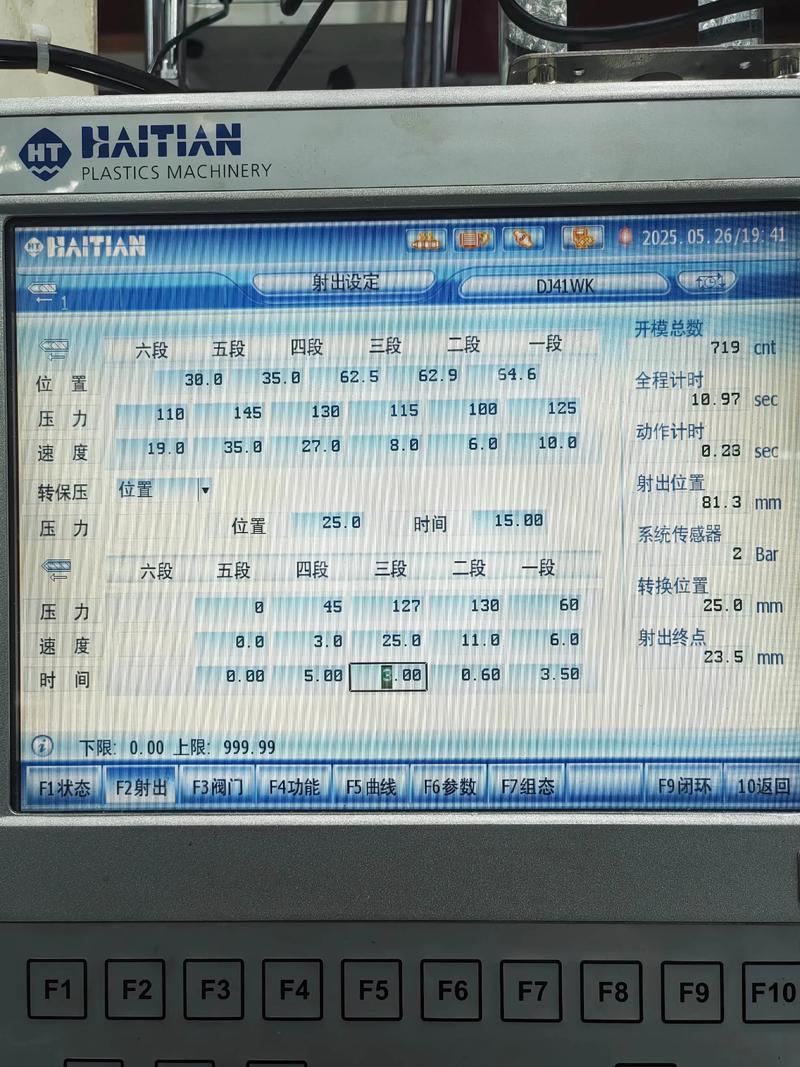

做注塑这行最烦什么？不是订单少，是半夜出现缩痕、飞边、银纹，调机调到怀疑人生。我干了十五年，见过太多人一上来就猛调参数，结果越调越乱。今天写点实在的，把我踩过的坑和经验直接掏出来。 先说个反常识的事：注塑件缺陷，70%的根源在模具，不在注塑机。但很多人第一反应就是调温度、调压力。不信？你想想，同一套模，换台机子生产，缺陷一模一样，那不是模具问题是什么？ 当然，工艺也不是没一点锅。关键是你得学会区分。 ## 先认清最常见的四类缺陷 短射（缺料）、飞边（批锋）、缩痕（凹坑）、银纹（料花）。这四种占了现场问题的一半以上。 短射就是料没跑满。飞边就是料跑多了。缩痕是热收缩造成表面凹陷。银纹是水分或气体搞的鬼。 但别急，每种背后都有好几层原因。 ### 短射：不只是料没够 料温低了？射压低了？速度慢了？都有可能。但最容易被忽视的是：**排气不畅**。模腔里最后一口气排不出去，料就是填不满。尤其是有深筋、薄壁区域的地方，十有八九是排气顶住了。 我见过一个案例，某汽车连接器，短射一直发生在末端，所有人都在加射压，结果还是缺。后来我拿酒精棉擦拭分型面，发现排气槽被油污堵死了。清掉之后，一炮就满。 所以，遇到短射，先检查排气，再调你的工艺。 ### 飞边：别急着锁模 飞边通常被归为锁模力不够或模具刚性差。但还有一种可能：**机器锁模力是真的不够，但你的模压太大**。尤其当你在高射速下，模腔压力瞬间飙升，锁模力哪怕只差几吨，也会撑开分型面。 还有，模具合模时是否干净？分型面碰伤也会导致飞边。别小看那些小磕碰，高压之下，料会钻进去。 注塑模具分型面飞边缺陷示意图 ### 缩痕：这不是料的问题，是热的问题 缩痕通常出现在厚壁区或者筋条根部。因为厚壁冷却慢，表面先固化，里面收缩拉出坑。很多人加大保压时间，但缩痕还是在。为什么？因为保压要能有效补缩，浇口得先封不住才行。如果你的浇口太早凝固，保压就白设置了。 **解决办法**：降低模温（让表面快速硬化），或者把浇口加厚（延长补缩时间）。但这两者相反，你需要找平衡点。 💡 实战技巧：用模流分析软件先模拟一下，别全靠猜。 ## 工艺参数调整：不是越调越好的 我见过太多新人，一调就是十个参数同时改。我就问他：你知道是哪个参数起作用了吗？他答不上来。这哪是调机，这是乱打。 正确的做法是：**一次只调一个参数，测五模，看趋势**。记住这句话，能少走很多弯路。 ### 熔体温度：高一点？低一点？ 有人觉得料温高点，流动性好，容易填充。但温度高，缩痕可能更厉害，因为热收缩更大。温度低了，银纹可能减少（减少气体分解），但短射风险增加。 那怎么定？看材料。PP和PE，温度范围宽，你随便调。PC和PMMA，温度敏感，稍有波动，外观就完蛋。 问：模具温度到底影响什么？答：模温决定熔体冷却速度。模温高，结晶性材料更光滑，但周期长，还会增加缩痕。模温低，表面粗糙但周期短。对于外观件，建议用模温机控制，别靠自然冷却。 注塑机工艺参数屏幕显示熔体温度压力 ### 射速和保压：两兄弟 射速快，有利于充满薄壁，但容易烧焦和产生银纹。射速慢，表面细腻，但可能短射。保压的作用是压实和补缩，不是越快越好。 **我常用的套路**：射速分段，慢-快-慢。前端慢，避免喷流；中段快，快速充满；末端慢，减少冲模。保压压力设定为充填压力的50%-60%，然后慢慢加，直到缩痕消失。 ## 模具设计与设备选型：决定上限 工艺调整只是在你现有条件里优化。但如果你产品缺陷反复，模具有问题，调死了也没用。 ### 浇口位置：所有问题的源头 浇口位置不对，会出现什么？保压效果差，收缩不均匀，熔接线难看。比如，一个长方形的盒子，你在角落进胶，那对角线那个角肯定难填。改到中心，问题迎刃而解。 但浇口位置改动往往很麻烦。你在设计初期就该用模流软件验证。别等到开模了再后悔。 ### 排气槽：不可忽视的细节 很多模具只留分型面排气，内部深腔没有排气。结果气体无处可去，造成短射、烧焦。 ✅ 排气槽深度：原料不同，深度不同。PP可以0.02mm，PC只能0.01mm。深了，飞边；浅了，失效。 我开发过一套电机壳，试模时总有烧焦。后来在镶件上加了两个排气槽，问题解决。你看，就是0.01mm的差距。 ### 设备选择：锁模力不是越大越好 锁模力大，模具变形小，但设备能耗高，而且可能压坏模具。锁模力小，飞边不可避免。 怎么算？用模具投影面积乘以模腔平均压力（一般40-60MPa），再乘以1.2安全系数。得到吨位。但别死抠公式，经验更重要。我做过一个产品，算出来320T，但260T也能做，因为模腔压力实际没达到计算值。 问：熔体温度高和低，对最终产品性能有什么影响？答：熔体温度高，降解可能增加，冲击韧性下降；温度低，则内部应力大，容易开裂。所以要找到一个拐点，这个只能靠试验设计（DOE）确定，别拍脑袋。 ## 实战案例：一个接线盒的救赎 有一回，客户拿个接线盒来，表面缩痕严重，还有银纹。模具厂说是注塑机问题，注塑机厂说是模具问题。我去了，一看，模具冷却水道布置不合理，热斑区就在筋条下方，冷却不均匀。然后料没烘干，含水率超标。我做了两件事：第一，加一条冷却井，直接用高速水流；第二，料斗加装除湿干燥机。结果，缺陷消失。 你看，很多时候不是单一原因。你得有系统思维。 ## 写在最后 注塑件没有玄学。你看到的一切缺陷，都能被物理和化学解释。但你要有耐心去排查。别一上来就怀疑人生。 我的经验就一句：先看模具，再看材料，最后调工艺。顺序反了，你就等着加班吧。 希望这篇文章能给你点启发。好了，我去喝水了，调机真费嘴。
