干这行快二十年了，每次进车间看到那一排排银灰色的大家伙，心里还是会咯噔一下。别笑，真的。不是怕它炸——当然也怕，但更怕的是那种“温水煮青蛙”式的麻痹。去年隔壁厂的事儿你们听说了吗？一个丙烯储罐，设计年检没做，壁厚减薄到只剩3mm，操作工还在那儿正常巡检呢，突然一声闷响……幸好是半夜，没伤着人。可那场景，啧，厂房顶掀了一半。

就是从那之后，我落下一个毛病：逢人便唠叨容器安全。好多年轻工程师嫌我烦，说“师傅，现在都AI设计、数字孪生了，您那些老黄历……”可我说，压力容器这行当，新技术越多，人的敬畏心就越稀薄。这玩意儿，它不讲情面。

工业厂区内排列的大型压力容器群像

一、设计的那点儿事：理论很丰满，现实太骨感

一、设计的那点儿事：理论很丰满，现实太骨感

咱们从头捋。一个压力容器从无到有，设计是第一关，也是最容易埋雷的地方。现在主流标准无非就那几套：ASME VIII、GB/T 150，还有欧盟的PED。标准条文印在纸上看起来清晰明白，可真到了具体设备上——怎么说呢，全是坑。举个例：不锈钢立式储罐，介质带点氯离子，设计压力0.5MPa不算高，温度也就常温。按GB150算壁厚，6mm足够。可你考虑到制造减薄量、腐蚀裕量，还要兼顾局部应力，最后拍板可能就是8mm。结果业主一看，“怎么比别家报价厚了2mm？偷工减料？” 我直接……唉，你说这理跟谁讲去。

还有材料。双相钢、镍基合金、复合材料——现在设计余量都抠得死紧，材料代用几乎成了常规操作。理论上S31603换S30408没毛病，但碰上介质里那点杂质，晶间腐蚀说来就来。我曾亲眼见过一个换热器，用过3年，管板焊缝边上全是针孔，就跟蚁穴似的，超声一打，好家伙，管束快成筛子了。查来查去，就是材料代用没做充分的晶间腐蚀倾向试验。

对了，现在都爱搞有限元分析。应力线性化路径一画，结果看起来特别漂亮。可有限元不是魔法棒，模型简化的边界条件、载荷假设稍微偏一点，结果能差出几条街。前阵子帮人看了一个反应釜的疲劳分析，他们直愣愣把交变压力当成唯一载荷，完全没考虑接管热膨胀——实际运行中温差能有80℃，管道应力全顶到筒体上了。重新算下来许用循环次数直接掉了一个数量级。设计方还嘴硬：“标准里没说必须考虑啊！” 标准是底线，不是上限。这不光是技术，是良心。

二、制造车间里的猫腻：焊接、探伤与监造

设计图再完美，制造环节也能给你“化神奇为腐朽”。压力容器的制造，焊接是绝对核心。这些年焊工工资涨得厉害，但好焊工依然稀缺。自动焊占比高了，效率是上来了，可有些位置还得靠手工。筒体纵环缝用埋弧焊没问题，可接管根部、法兰角焊缝呢？氩弧打底、手工盖面，全靠一双手。飞溅、咬边、未熔合，随便哪个缺陷没清理干净，都是裂纹策源地。

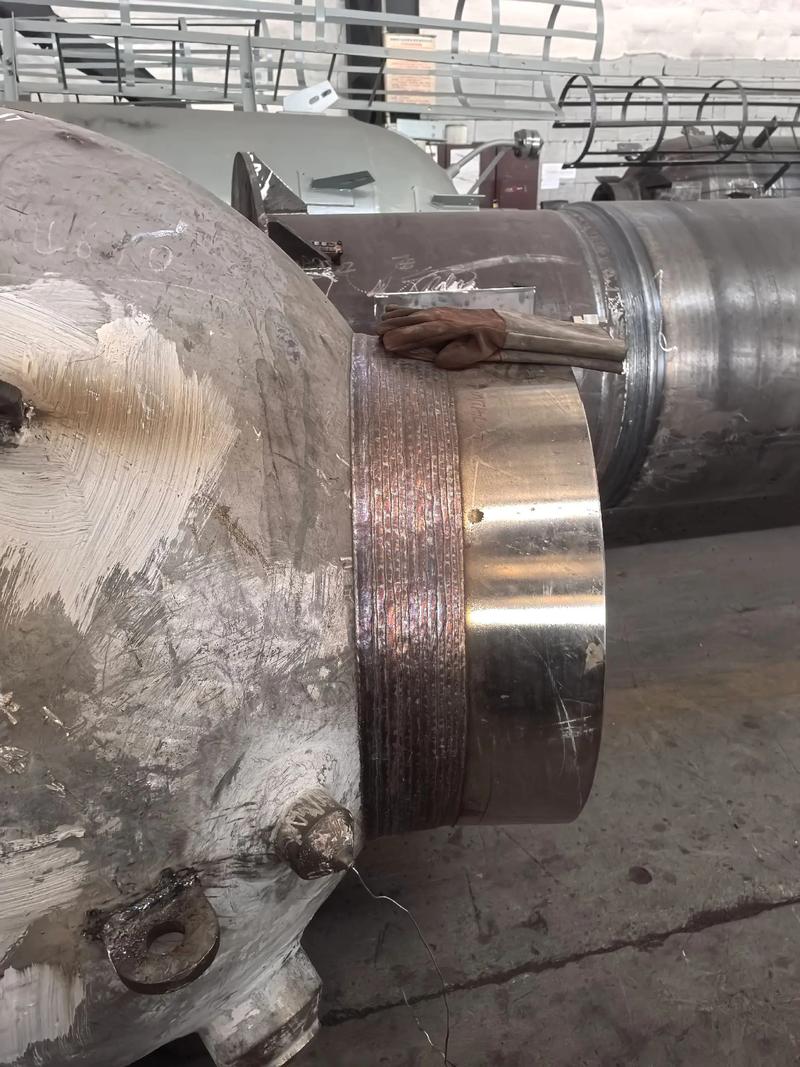

焊工正在对压力容器接管进行手工氩弧焊接

说到裂纹，这大概是我最头疼的事。去年监造一个高压分离器，壁厚120mm，Cr-Mo钢，焊后热处理之后做超声波，在筒体与球形封头的焊缝热影响区发现一条长约15mm的延迟裂纹。制造厂当场就想磨掉算完，我说不行——必须PT确认表面，然后UT定深、判断性质。结果磨下去5mm，裂纹反而分叉了，原来内部有微细夹层。最后刨切开重新焊接，整个工期拖了一个月。厂长脸黑得能拧出墨来，可谁敢拍胸脯说“没事”？一丁点侥幸，可能就是一起灾难。

探伤这块水更深。RT、UT、MT、PT，各有应用范围，但很多企业为了省钱，能少做就少做。比如常压容器非强制，他们恨不得全免。还有些焊接接头，明明适合UT，却非拿RT糊弄，因为RT片子直观，客户看得懂。可厚壁件，RT缺陷检出灵敏度差啊！更别提TOFD、相控阵这些新玩意儿，精度高但操作复杂，有些检测员自己都没太明白，仪器调半天，结果白白错过危险缺陷。

问：“常压容器是不是就不用那么严格了？我看很多人说常压不危险。”

答：危险不危险不看名义上的“压力”，看介质、看盛装的能量。一个常压大储罐，里边装的是易燃液体，一旦泄漏遇上静电，燃烧速度比高压泄漏还猛。再说常压不等于没压力——进料出料、温差呼吸，照样能产生正压或负压。塌陷、抽瘪的事故还少吗？所以常压容器也要按规范设计和制造，壁板、顶板、锚固不能随便来。至少水压试验得做吧？该探的焊缝一米都不能少。我们总工有句口头禅：“压力是死的，风险是活的。”

三、投运之后的噩梦：腐蚀、疲劳与定期检验

设备转起来，故事才刚开始。腐蚀，简直是无孔不入的恶魔。最常见的有均匀腐蚀——那个好办，测厚就成。坑人的是局部腐蚀：点蚀、缝隙腐蚀、应力腐蚀开裂。之前说过的氯离子，直接导致奥氏体不锈钢应力腐蚀开裂，裂纹像树枝一样往里面钻，表面可能就一个小点。常规测厚根本发现不了，必须配合内窥镜或声发射。

哎，还有保温层下腐蚀（CUI）。外表看着裹得严严实实，拆开保冷层，管子烂得像桃酥，一碰就掉渣。原因很简单：保温棉进水，潮气憋在里面，电化学腐蚀就来了。现在很多企业在推在线壁厚监测系统，柔性探头贴在关键部位，数据实时传回中控。好是好，成本高啊！老板们一听要加几十个点，脸拉得比长白山还长。可比起停产损失、事故罚款，这点投入算什么？账都不会算！

疲劳更隐蔽。压力波动、温度循环、机械振动，日积月累。特别是快开式容器，每天开闭几次，卡箍、啮合齿那部分，局部应力能高到无法想象。设计时算静态应力远低于许用值，可一旦考虑交变载荷，寿命可能就几千次。有些厂为了图快，把原本的液压快开改成了气动，冲击力倍增，结果法兰漏了都不知道，还在那儿催产量。真让人上火。

问：“压力容器到底多久检验一次啊？经常有企业搞不清楚，过期了也不知道。”

答：这个问题是高频雷区。根据《固定式压力容器安全技术监察规程》（TSG 21-2016），要结合安全状况等级来定。一般首次全面检验在投用后3年内，之后根据等级：1、2级的一般6年一次；3级的3-6年；4级的得监控使用，周期不超过3年，而且还要缩短。但注意，有腐蚀、疲劳倾向，或盛装高危介质的，可以缩短检验周期。另外，如果遭遇过异常工况（超温超压、地震、火灾），必须提前检验。千万别自作主张，觉得“看起来没毛病”就拖着。我见过最离谱的，一台合成氨装置的氨分离器，注册登记都没办，用了13年没检过一次——想想都后怕。

现在推行基于风险的检验（RBI），试图用概率学优化检验计划。听着高级，但基础数据全靠忽悠的话，模型就是玩具。失效概率哪儿来？历史上的腐蚀速率、制造缺陷记录、人员水平……很多厂连基础台账都七零八落，RBI不成了无米之炊？说到底，人，还是最关键那个因素。有责任心的操作工，每小时巡视真会用手去摸容器壁温，耳朵贴上去听异响；不当回事的，挂块巡检牌就去睡觉了。这差距，多少自动化都填不平。

有点说远了。但每次聊起容器安全，我就刹不住车。可能是老了，也可能是真被吓过。最后啰嗦一句：跟这个行业里所有的钢铁伙伴相处，最好的心态不是征服，是敬畏。那层钢板背后，是看不见的能量和化学变化，它们从不宽容。

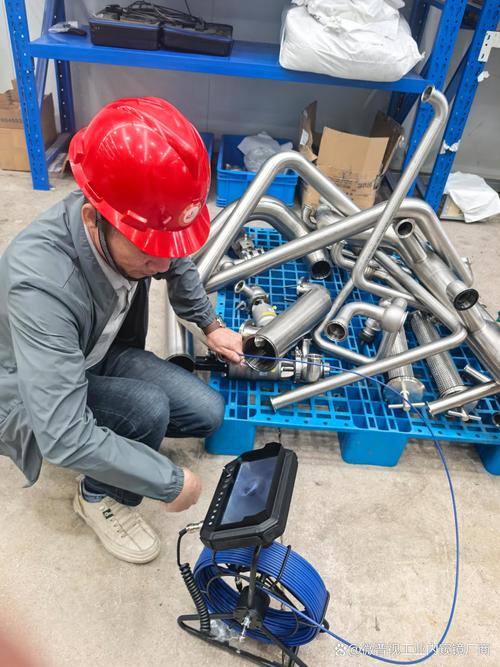

检验员正在使用内窥镜检查容器内壁腐蚀情况
