我前阵子去一个老客户的厂里，看见他对着成堆的压铸件发愁。全是气孔、缩松，打磨半天还过不了质检。那老哥拍着操作台，烟都抽了半包。说实话，这种事在压铸行业太常见了——尤其是刚上马项目的企业，觉得买台设备就能开干？天真。

压铸，本质上就是让熔融金属在高压下高速填充模具型腔，然后快速凝固成型。 听起来简单，可里头的变量多到让人头大。温度、速度、压力、时间……任何一个参数稍微偏差，出来的活儿就可能是废品。更糟心的是，有些问题还不是马上能看出来，等机加工或者表面处理完才暴露，成本全砸进去了。

压铸车间现场 铝合金压铸生产实拍

压力到位了，为什么还是打不好？

压力到位了，为什么还是打不好？

很多厂以为增压足够高就行，其实压射速度的曲线控制才是命门。慢压射阶段怎么推，快压射阶段怎么冲，切换点卡在哪儿——这都得根据模具结构和合金特性精确设定。我见过一个案例，某款薄壁件，快压射速度从3m/s提到4.5m/s，气孔缺陷立刻减少70%。但前提是模具排气得跟上，不然速度越快，裹进去的气越多，适得其反。

还有个容易被忽视的点：模具温度场均匀性。模温机是标配了吧？可不少操作工就只盯着设定温度，不去测模腔实际分布。热成像仪现在也不贵，花个万把块钱，开模后马上扫一遍，哪里积热哪里偏冷一目了然。再配合随形冷却水路设计——这个对模具成本增加有限，但能成倍提升良品率和生产效率。

材料这关，踩坑的比走对的多

问：压铸铝合金到底该怎么选？ADC12真的万能吗？

答：ADC12确实用量最大，流动性好、强度适中，但别指望它扛得住高冲击或耐腐蚀要求。要是汽车结构件，比如减震塔、纵梁，得上Silafont-36或Aural-2这类高韧性合金，含铁量控制严，还加了微量锶变质处理。贵是贵点，但产品寿命和安全性能甩开ADC12几条街。还有镁合金压铸，更轻，但熔炼风险大，防氧化措施不到位的话，车间着火都不稀奇——别笑，我真见过。

问：气孔和缩孔怎么区分？看到孔就怪排气，修模具师傅冤不冤？

答：冤死了。气孔内壁光滑，是气体裹挟；缩孔内壁粗糙，呈树枝状，是凝固收缩补缩不足。前者调排气、优化压射参数；后者调增压、改浇口位置或加冷却。拿不准就用工业CT扫一下，虽然单次成本高，但比起盲目试错浪费的时间和物料，划算得多。现在还有实时X光检测线，直接在线全检，遇到问题及时停机，这投入对于百万级订单来说，值。

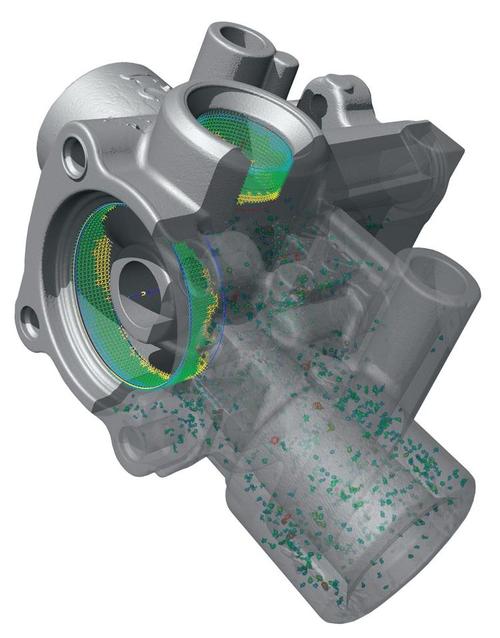

压铸件内部缺陷工业CT检测图

数字化不是噱头，是救命稻草

数字化不是噱头，是救命稻草

提到工业4.0、智能制造，很多小厂老板觉得虚。但我亲眼看见一个浙江的压铸厂，装了传感器实时采集压射曲线、模温、锁模力数据，AI模型提前20分钟预测粘模风险，一年光模具维修费省了三十多万。而且系统自动调参，夜班少一个人也没问题。说实话，这种投入回本周期可以缩短到半年以内，尤其咱们这种利润薄如纸的行业，省下的就是赚到的。

不过，数据采集是基础。很多老设备没有接口怎么办？加外挂传感器，电流、压力、位移都能取。先别求全，从关键参数开始，比如慢压射速度、快压射起始点、铸造压力，这些抓住了，工艺稳定性能上一个大台阶。

另外，环保压力也在逼着行业升级。脱模剂从油性改水性，再改干式微喷涂，排放减了不说，对模具寿命和铸件表面质量也有好处。有些厂已经开始用静电微量喷涂，模具表面积碳少，清理周期延长三倍，这个方向值得跟进。

最后唠叨一句：压铸这行，经验重要，但别只信经验。拿数据说话，小步快试，持续改进——这比任何秘籍都管用。那些说“我干了二十年没问题”的老师傅，不妨让他看看实时压射曲线图，看那条线抖成什么样，估计他自己都得吓一跳。

别让工艺问题拖垮利润，也别让思维定式卡住脖子。压铸的潜力，远比你想象的深。
