说实话，入行二十多年，我现在一听见年轻工程师说“冲压嘛，就是砸铁皮”，心里就咯噔一下。 不是矫情，是真出过事。 几年前一套连续模，就因为间隙取值太“经验”，首冲就啃了刃口，几十万模具费打了水漂。 老板脸黑得——我现在还记得那天的气压。

模具间隙：0.01毫米背后的血泪账

模具间隙不是查手册就能定的。手册给的是参考范围，但材料批次、冲床精度、甚至车间温度都会让最佳值漂移。 我吃过最大的亏，是不锈钢304拉深，间隙照搬低碳钢，结果工件侧壁刮花，废品率冲到30%——那批订单赔了二十多万。 后来我们做了一个土办法：每卷料开卷后先切三片试样，在显微镜下量毛刺高度，反向推间隙。 虽然笨，但管用。 尤其现在冲压速度越来越快，伺服冲床普及了，间隙对模具寿命的影响更敏感。

冲压模具间隙与毛刺关系图

这里头还有个误区：很多人以为间隙越小越好，觉得毛刺小。其实过小的间隙会让材料二次剪切，刃口崩得快，尤其冲硬料的时候。 我见过最夸张的，一套SKD11凸模，冲高碳钢，间隙小到料厚的3%，冲了不到两万次就崩了——正常该跑十万次以上。 所以啊，间隙这玩意儿，得伺候着来。 伺服冲床还有个好处，能调冲裁速度，速度一变，最佳间隙也跟着变。 我们试过用低速冲0.3mm硅钢片，间隙比高速时放大0.005mm，毛刺反而小了——这些规律，手册里可没写。

问：模具间隙到底怎么取？手册上的值直接用行不行？
答：我一般拿手册值做起点，然后根据实际状况微调。 比如冲裁间隙，手册说5%-8%料厚，如果是新车间的床子，刚性足，我取偏下；老车间冲床导轨间隙大，就取偏上。 还有个偏方：听冲裁声音，清脆“啪”一声，间隙合适；闷响或带拖音，间隙可能偏小或偏大。 当然，这得靠耳朵练。 现在有压力机吨位监控曲线，看冲裁力突变点更科学——但耳朵还是最快捷的传感器。

回弹，你永远猜不透的恋人

高强钢冲压，回弹补偿是躲不掉的坑。 前年给新能源车做门槛加强件，DP780的料，回弹量模拟出来1.2度，我们保险起见模面补偿了1.5度。 结果试模出来——角度倒是对了，但侧壁扭曲，检具上放不平。 后来发现是这么回事：压边力稍微不均，回弹模式就变了。 最后硬是改了五轮模面，烧了上百万试模费。

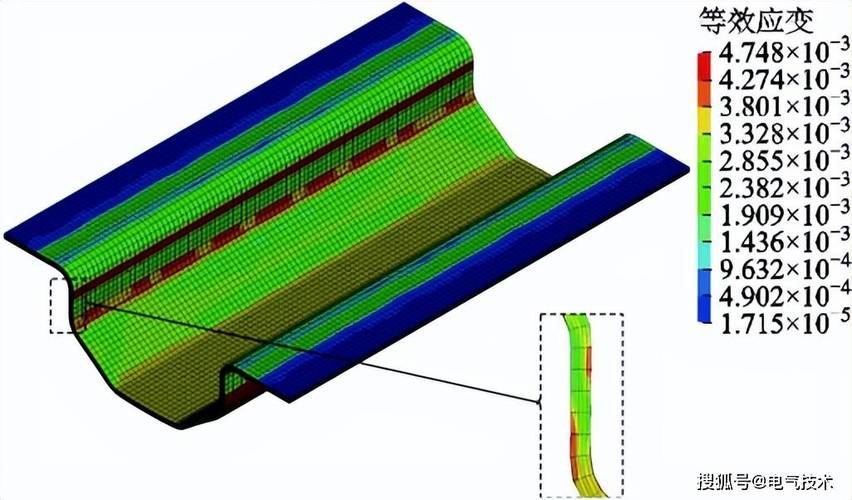

高强钢冲压回弹补偿仿真与实际对比

有限元模拟有用吗？有用，但不能全信。尤其材料模型不准的时候，模拟就是garbage in, garbage out。 我们吃过亏后，现在要求每批料都抽三张做拉伸试验，把真实应力应变曲线喂进CAE。 虽然麻烦，但比事后修模强。 还有一个小技巧：冲压方向改变也能影响回弹，有时改改拉延筋设计比动模面还管用。 这行干久了就知道，治回弹像老中医开方——得综合调理。 对了，热冲压回弹好很多，但氧化和模具磨损又成了新麻烦——反正没哪种工艺是完美无缺的。

问：为什么回弹这么难搞？有没有一劳永逸的办法？
答：难在回弹是材料、工艺、模具耦合的结果。 比如同样DP780，不同钢厂出来的n值、r值有差异，回弹就不一样。 更别说厚板与薄板，冷冲与热冲的区别。 说一劳永逸的，要么是外行，要么在忽悠你。 我们现在的策略是：前期模拟留冗余，模具结构上预留垫片调整区，反正一定要先做单工序验证，别上来就上多工位。 最近听说德国有家模具厂用AI预测回弹，把历次试模数据训练模型，据说准确度提高了三成——我们正在打听，眼馋得很。

润滑：别让小事毁了大活

润滑：别让小事毁了大活

冲压油，被严重低估的一环。 我碰到过有个厂，拉深不锈钢脸盆，一直用菜籽油——老传统。 结果有一年夏天车间温度高了，油膜强度下降，工件拉裂率暴涨。 换了专用冲压油，不仅废品率降下来了，模具寿命还延长了20%。 现代冲压油讲究极压添加剂和冷却性，尤其铝板冲压，乱用油会导致氧化斑。 最近环保要求严，很多厂改用水性润滑剂，但焊接前必须彻底清洗，不然焊点气孔一大堆——这都是泪换来的教训。

涂油装置也得讲究。 别拿刷子蘸油往上抹，均匀性哪有保证？ 辊涂和微量滴涂是主流，好一点的配流量监控，和冲床联锁，油量低了自动报警。 这些投入看着大，但比出质量事故再返工划算得多。 还有清洗工序，很多小厂喜欢省，用个超声波振一下完事，结果残留的油膜影响后续电泳——我见过因为脱脂不净导致涂装起泡，整车厂退货，那种损失才叫肉疼。

问：水性润滑剂和油性润滑剂怎么选？
答：看材料和后续工艺。 如果冲压后直接焊接，水性润滑容易导致焊点飞溅和气孔，最好用低残留的挥发性油品。 但如果后续有清洗线，水性更环保，成本也低。 另外铝件用油性容易产生白锈，水性要注意配方，有些水性液含盐分，反而加速腐蚀。 总之，得结合自己的产线去试，别听推销员拍胸脯。

自动化冲压：不是买几台机器人就完事了

自动化冲压：不是买几台机器人就完事了

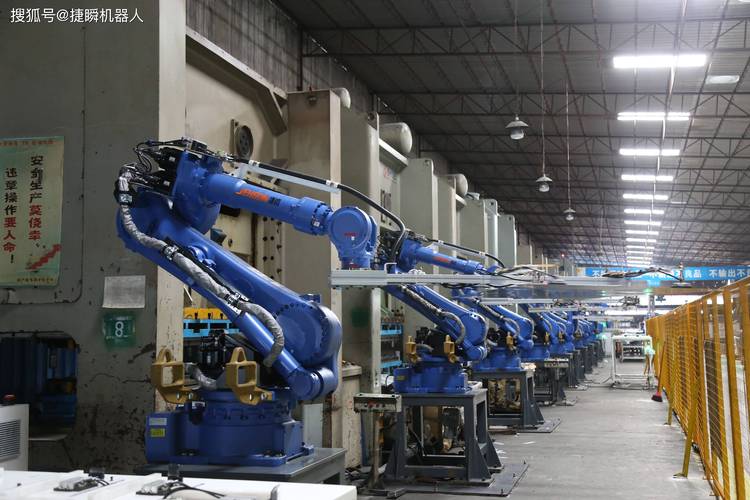

这几年工业机器人降价，很多厂上自动化生产线。 但说实话，我见过好几家，线是建起来了，效率还不如人工——节拍没调好，机器人等压机，压机等传送带，相互干瞪眼。 冲压自动化的核心不是“自动化”，而是“同步”。 要计算好拆垛、涂油、上料、冲程、取出、码垛每个环节的时间，让所有单元像齿轮一样咬合。 否则，光一个真空吸盘掉了，就能让全线瘫痪好几分钟。

还有，模具设计也得配合自动化。 比如废料滑出，如果还是老式斜槽，容易堵，自动线一卡就是成批的废品。 用振动式废料刀和废料传送链，能极大减少停机。 咱们干工业的，别被供应商的动画演示唬住，落地细节才是魔鬼。

干冲压，其实就是和金属较劲。 越干越觉得，书本上的原理只是敲门砖，现场一蹲，全是变量。 经验有用，但依赖经验更危险——尤其现在新材料、新工艺迭代这么快，保持开放的心态，比啥都强。
