塑料挤出，听着挺简单，对吧？就是加料、加热、挤出来——三岁小孩都能懂。可你要是真上机调过工艺，就知道这事儿有多邪门。 温度差个五度，模具口模稍微磨损一丁点儿，出来的型材就能让你怀疑人生。 我到现在都记得，刚入行那阵子，调一款PVC异型材，明明参数照搬上次的，结果成品愣是像被狗啃过，壁厚忽大忽小。折腾了整整一个夜班，最后发现是热电偶松了…… 那个心情，真是。

先别聊高端，螺杆那点事儿搞清楚了吗？

现在的挤出机螺杆，搞得太复杂。屏障型、分离型、波状型……听起来高端，但说白了，核心就两条：吃料要稳，塑化要匀。 我见过不少号称“高效”的螺杆，实际一跑，产量还不如老掉牙的单螺纹螺杆，为什么？因为配方跟螺杆不匹配。 双螺杆挤出机螺杆组合实拍图 说实话，加料段设计才是最容易被忽视的。 很多人盯着压缩比、计量段深度，但进料不稳定，后面全白搭。特别是回料比例高的时候，颗粒大小不均，下料口“架桥”能气死你。✅ 一个小技巧：在料斗上加个振动器，成本几十块，解决大麻烦。

模具：嘴上说着简单，身体却很诚实

模具：嘴上说着简单，身体却很诚实 模具设计这活儿，经验占七成。流道模拟？那玩意儿能信，但不能全信。去年我们开发一款PA6的管材，CAE分析完美无缺，结果上机一试，熔接痕明显得能当搓衣板。后来怎么解决的？在压缩段稍微加了一圈阻流块，人为制造一点背压，嘿，好了。 挤出模具的悲剧往往从抛光开始。 很多厂家吹镜面抛光，Ra0.02，其实根本没必要。对于加玻纤的材料，你抛那么光，反而挂料更快。不如留一点粗糙度，形成稳定的料膜层，反而出活更顺。❗ 千万别信“模具只要钢材好就行”，热处理和流道对称性才是命门。 问：挤出量不稳定，一会儿快一会儿慢，是什么原因？ 答：先看螺杆磨损情况，尤其计量段螺棱间隙。如果间隙超过设计值两倍，漏流会直接让产量像心电图。其次查牵引机——很多时候牵引打滑造成的波动，让挤出机背了黑锅。还有供料稳定性，回料潮湿度变化也会让熔体粘度跳舞。别一上来就调温度，那是最笨的办法。

冷却定型的那些“玄学”

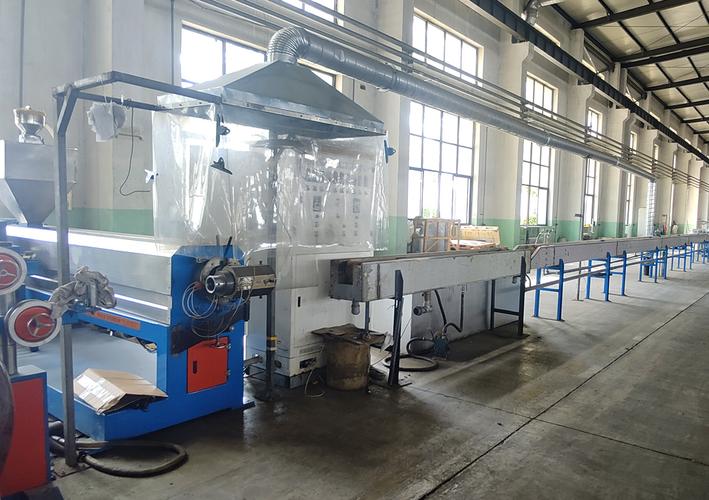

型材出来，看着成型了，其实战斗才打一半。 塑料型材挤出真空冷却水槽生产线 急冷还是缓冷？这是个哲学问题。 PA、PP这种半结晶料，急冷容易产生内应力，后续装配嘎嘣脆；但慢冷呢，结晶度上去了，尺寸又缩得你叫爸爸。我们现在的做法是：第一段水箱用温水，逐步降温，比骤冷效果稳定得多。💡 另外，真空度不是越高越好。有些薄壁件，吸得太狠，表面麻点反而多。 有一回做PC灯罩，横截面中间老是有个凹坑，模具修了三次，没用。最后发现是定型模第一段水孔堵了半边，水流不均，局部过热——这些小细节，书本上从来不写。 问：共挤时两层材料粘不住，分层严重，怎么处理？ 答：多数情况不是温度问题，是材料相容性本身不行。比如PE和PA共挤，不加粘合层那就是耍流氓。如果配方里已经加了相容剂还分层，检查共挤流道汇合角度，尽量让熔体平行汇合，减少湍流。还有，两台挤出机的转速匹配比温度匹配更关键——压力差大了，界面就乱了。 说实话，挤出这行干久了，越来越觉得数据记录比经验更重要。 现在有些小厂连个像样的工艺卡都没有，全靠老师傅“看电流、听声音”，一旦换人，全线瘫痪。其实用Excel记录下每次开机参数、异常现象、调整措施，积累半年，就是最宝贵的故障库。这比什么智能传感器都靠谱。 所以啊，挤出没多神秘，但也不是光动嘴皮子的事。你得跟那堆铁疙瘩死磕，摸清楚每台机器的脾气，才能在废品率突然飙升的时候，淡定地抽出扳手——而不是抓狂挠墙。
