干了十几年机械设计，最让我血压飙升的不是复杂的结构，而是看似简单的轴承——对，就是这玩意儿，一个不留神，整个项目都能被它拖下水。说实话，刚入行那会儿我也犯过错，照着样本选型，算算寿命，觉得万事大吉。结果呢？设备跑起来跟开拖拉机似的，振动、噪音、发热，没几个月就趴窝。拆开一看，轴承滚道都磨出坑了，保持架碎成渣。

选型，不是越大越好

很多人有个毛病，觉得轴承尺寸选大点肯定更保险。哈，其实完全不是那回事。去年有个风机项目，同事图省事直接用了大一号的深沟球轴承，想着肯定没问题。结果运转没几天就出现啸叫声——因为承载区过小，滚动体打滑了。大轴承在轻载下反而转速不均匀，摩擦发热更厉害。💡 所以啊，动载荷计算是基础，但更要看最小载荷要求。有些场合，比如高速主轴，宁可选小一档的角接触球轴承，也不要用勉强够用的圆柱滚子轴承。

再比如轴承游隙，这参数经常被忽略。但游隙选错，神仙也救不回来。特别是电机轴承，因为热膨胀，游隙要是小了，运转起来直接抱轴。我见过最离谱的一次，工厂刚装好的电机，启动瞬间轴承就烧了——事后查，用C2游隙装在高温工况下。简直离谱。正常的做法是根据配合和温升算有效游隙，然后选C3或C4，再不行就上大游隙的调心轴承。

还有保持架，什么场合用尼龙，什么场合用冲压钢，什么场合用黄铜实体，都有讲究。尼龙保持架在高温或化学环境下容易老化脆裂，铜保持架耐冲击但润滑要求高。我吃过亏，一次用尼龙保持架的圆柱滚子轴承在氨气环境下运行，没到三千小时就粉末化，润滑脂全变黑了。

不同类型的轴承保持架对比图

游隙那点事儿，说多了都是泪

游隙这个事，不是单独存在的，它跟配合、温度、载荷都搅在一起。打个比方，内圈过盈配合会减小游隙，内外圈温差也会减小游隙。所以计算有效游隙时得把这些都考虑进去。嫌麻烦？行啊，那就等着轴承早逝吧。曾经调一个轧机减速机，轴承用的是调心滚子轴承，装配时测游隙偏小，但为了赶工期硬装上去。结果跑起来振动超标，温度飙升，轴承内圈直接裂了。后来测残余游隙居然是负的——能不裂吗？

现在有些制造厂搞预紧，其实也是控制游隙的一种方式，比如机床主轴的角接触球轴承，通常要给一定预紧力以增加刚性。但预紧力太大，温升剧烈，寿命锐减；太小，又起不到效果。这些细节，光看样本完全不够，需要一遍遍试，一遍遍调。❗

问：为什么我新买的轴承，装机后噪声特别大？
答：先别忙着怪轴承质量。大概率是安装问题。最常见的就是锤击安装导致套圈变形，或者杂质进入滚道。正确做法是加热后热装，或者用压力机压入，并且保证安装工具清洁。还有种情况是游隙过小，运转后发热卡滞，那声音听起来像砂轮磨铁，刺耳得很。

润滑，别瞎搞

润滑这事儿，很多人觉得就是加黄油，多简单。其实深着呢。高温、高速、重载、水淋、粉尘……每种工况适用的润滑脂都不一样。比如轧机轴承，要用极压锂基脂，粘附性好；高速电机轴承，就得用流动性好的聚脲脂；食品机械呢，必须用食品级白油。弄错了？轴承寿命直接打对折都不止。

我见过用错脂的惨剧：一台隧道盾构机的主轴承，用的是锂基脂，结果地下渗水加上高载荷，脂被冲走了，轴承干磨卡死，最后整个刀盘拆下来维修，损失几百万。要是用对润滑脂，比如复合铝基脂，抗水性好，可能就没事。说到底，润滑不是把脂填满就完事了，填多少也有讲究。高速轴承加脂过多反而会导致搅拌发热，一般填充轴承腔的30%~50%就够了，低速重载可以填满。

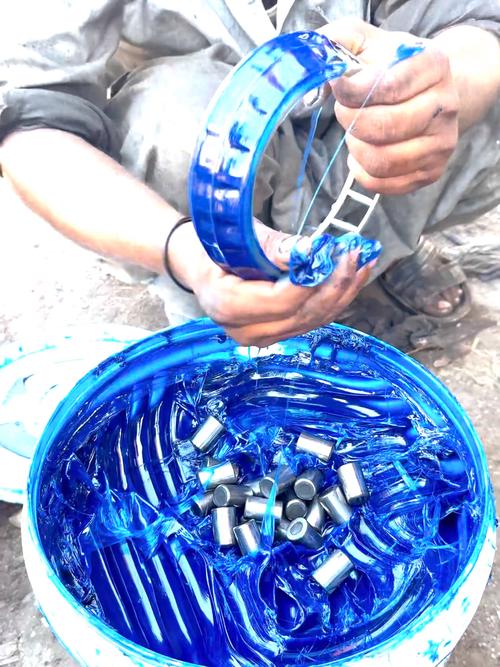

轴承润滑脂注射操作现场

问：轴承发热烫手，是不是该马上停机？
答：看情况。如果温度持续上升，而且伴有异常振动或噪声，必须立即停机检查。但有些场合，比如刚换的新轴承，初期磨合温度略高是正常的，稳定后就会降下来，一般在摄氏六七十度。不过，超过80度就要警惕了，润滑脂寿命会急剧缩短。另外，突然温升可能是油封摩擦、游隙过小或者润滑脂劣化，用测温枪点检内外圈温差也能判断：如果外圈比内圈还热，很可能是润滑失效了。

智能化来了，但别迷信

智能化来了，但别迷信

现在工业4.0讲得火热，智能轴承也冒出来了。集成传感器，能监测振动、温度、转速，甚至自诊断。牛不牛？确实牛。但问题是，一套智能轴承系统下来，价格抵得上一台普通设备了。所以除了关键机组，大部分场合还是用不起。不过，后装式无线传感器是个折中方案，贴在轴承座上，也能采集振动数据，提前预警故障。我们厂在磨浆机上试了，确实避免过一次严重断油事故。

说实话，不管技术多先进，基础的东西还是那些：选型计算、安装、润滑、维护。轴承这行，经验比数字更重要。就像老钳工用手一摸轴承座，就知道游隙合不合适，这本事，AI暂时还学不会。😏

最后提一嘴陶瓷轴承，用在极端环境是真的香：高速、电绝缘、耐腐蚀。但缺点也明显——冲击载荷下容易碎裂。所以不是什么工况都能用的，得看准了再选。

总之，轴承虽小，学问大得很。下次再遇到选型问题，多想想工况边界，多查查失效案例，别只对着样本发呆。行了，就吐槽这么多吧。
