塑料？这行混了二十年，最烦人跟我扯什么高分子理论。机器一开，料一熔，那才叫真章。你理论再扎实，碰上一台老爷注塑机、一副温控抽风的模具，照样给你出满筐废品。 注塑车间 熔融塑料注射 实拍

熔体一进模腔，游戏就开始了

熔体一进模腔，游戏就开始了 熔融指数？书上的数字看看就好。同样标着 MI=10 的聚丙烯，批次不同，流动起来判若两料——上个月那批走胶跟水一样，这批却黏糊得像麦芽糖。调机参数得跟着摸，背压、射速、保压时间，全是手感活儿。 说实话，刚入行那阵子我迷信“科学注塑”，什么传感器、模腔压力曲线。后来发现，很多厂连模温机都没配齐，冬天车间温度掉到5度，油温机加热半小时才上得来，你谈什么曲线？现实就是：你得盯着缺料口，听螺杆预塑时的嘎吱声，闻有没有烧焦的糊味。

模具？那是另一门玄学

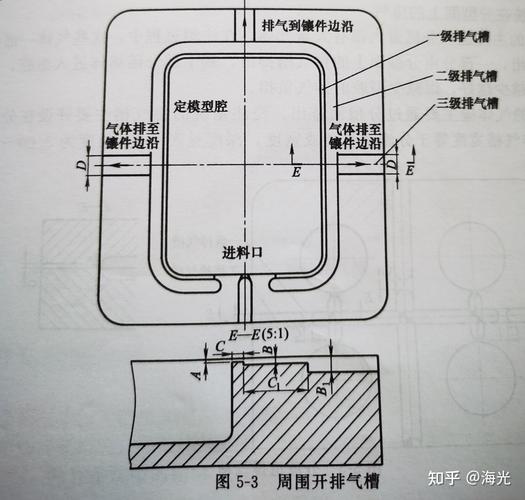

一套模具开出来，试模顺不顺，看浇口大小、位置，更看排气。排气槽深度差0.01mm，困气烧焦立马找上门。我见过最离谱的模具，分型面铣得像镜子，就是忘开排气，结果打满PLA，那气泡多得……整批零件像酥饼。 塑料模具 镶件结构 排气槽 示意 水路设计更是重灾区。见过模具温度一边90℃一边40℃没？因为水井钻得歪七扭八，模温不匀，收缩率满天飞，尺寸精度？不存在的。有些老师傅宁可多走运水隧道，加多几组分水块，也不信什么“模流分析一键优化”——软件算出来的流长比，你敢不看实际壁厚突变就照搬？机头一热，料降解了，黑点就满天星。 问：注塑件总是缩水，到底怎么调？ 答：缩水先别猛加保压。看看模具温差，再把射胶时间延长点，让浇口凝固前补够料。实在不行，产品局部减胶，或者改气辅成型。记住，保压压力过高，内应力大了，后续变形更头疼。

新料？回料？一混就是大冒险

新料？回料？一混就是大冒险 做过医疗耗材的都知道，塑料原料必须纯、稳。有些小厂为了省成本，把水口料、甚至扫地分拣的二次料掺进去……成品脆得像虾片，辐照灭菌后直接开裂。我见过一个透明聚苯乙烯杯，用回收料做的，客户倒进开水，杯子直接变抽象派雕塑。 但也不是说回料完全不能用。回料比例、混合均匀度、干燥程度够，顶多颜色发灰，强度掉10%。可很多厂连除湿干燥机都不维护，料斗里结块了照样用。潮湿的粒料进了螺杆，水解、气泡、银丝……毛病全来了。回头还骂注塑机不行。可笑不？ 问：选注塑机，不看什么参数最要命？ 答：螺杆长径比！很多人只盯着锁模力、注射量，却忽略螺杆设计。打 PC 料，长径比低于20，塑化不彻底，混色不均；打 POM，压缩比太小，排气不好，制品带疤。还有模板平行度，每次装模前拉表打一下，差0.1mm，导柱就咬死，维修费够买台新机。

这行当，拼的是细节和敬畏

这行当，拼的是细节和敬畏 塑料工业，看起来低端？那是外行话。单说薄壁高速注塑，壁厚0.3mm，充模时间0.2秒，注射压力飙到200MPa，模具钢材、热流道平衡、机械手取出都得精调。慢了，固化；快了，飞边。就在那毫厘之间。 有时候半夜车间打电话，说工艺突然不稳。跑过去一看，冷却水温比白天高了2度，泵站滤网堵了。清完滤网，一切正常。就这点事儿。所以，做塑料，脚下要沾泥。 对了，这两年生物基塑料、可降解材料火热。PLA、PHA 打起来，模温要低，射速要猛，不然降解冒烟。客户要环保，咱们就得逼自己重新学热稳定性、结晶行为。罢了，学无止境。只要机器还转，总有新坑等着你跳。
