干机械的，谁没被材料坑过？

我记得那会儿刚入行，一个轴承保持架，图省事用了普通PA6。结果呢？设备跑了一个月，零件吸湿胀得像发糕，卡死。领导那眼神—— 唉，不提了。后来换成PA66加30%玻纤，问题立刻解决。但你以为PA66就无敌？天真。

高分子材料这玩意，说实话，水太深。看着都是尼龙，差别能有多大？吸水率差3%就能让尺寸漂移得你怀疑人生。今天招投标时说清楚是长玻纤增强PP，明天就有人给你掺滑石粉，还信誓旦旦说一样。我真服了。一样？那热变形温度差了30度你赔不赔？

那些年，我们一起踩过的坑

高分子不是简单的塑料。工程塑料、热塑性弹性体、热固性复合材料……每个大类下面分支多到爆炸。选型的时候，拉伸强度、弯曲模量、缺口冲击、热变形温度（HDT）、熔融指数，这些参数一个都不能放过。但最坑的是——很多失效跟数据表上的数字没关系。

比如你用POM做齿轮，自润滑对吧？结果对磨的轴是钢件，配合间隙没算热膨胀，咬死了。POM线胀系数大啊，比钢大十倍。再比如喷涂厂里用PE做粉房回收管，静电积累引起火灾，就因为不知道要加导电炭黑。这些教训，全是钱换的。

工业设备 高分子材料 失效零件 对比图

还有更绝的。某次给客户推荐UHMWPE做溜槽内衬，耐磨、自润滑、抗冲击，完美。结果安装工说这玩意怎么热熔接？根本粘不住。最后只能用螺栓，接缝处翘角，料全卡那了。材料是好材料，但设计端不了解特性，一样翻车。

高分子材料不是玄学，是取舍的艺术

这世界上没有完美的高分子材料。耐高温的往往贵，PI、PEEK、PPS动不动几百块一公斤；便宜的如PP、PVC，力学性能和耐热又基本垫底；韧性和刚性常常矛盾，想两者兼得就得合金化或增强，成本、流动性全受影响。

举个例子：汽车进气歧管。以前用金属，现在清一色PA6+GF30。减重、降本、集成化，好处很多。但PA6吸水，歧管内壁会有冷凝水，长期下来尺寸会变。怎么办？改性，用低吸湿PA6，或者干脆换PA66。PA66耐温更高、吸湿略低，但加工难、价格贵。这之间没有对错，只有你更在乎什么。

问：PA6和PA66到底该怎么选？

答：看环境湿度！PA6吸水率在饱和状态下能到9%，而PA66约8%。这1%的差距在精密零件上就是灾难。PA6的冲击强度更好，PA66的刚性和热变形温度更高。如果你的零件在干燥环境，追求韧性，用PA6；如果有热油、热水，或者尺寸稳定性要求高，老老实实PA66。另外，千万别忽略成型收缩率—— PA6各向异性明显，模具修改成本你考虑过吗？

问：都说PEEK是塑料皇冠上的明珠，它真那么神？

答：贵是真贵，一根料棒上千块。但它能在260度长期工作，阻燃、耐腐蚀、自润滑，强度接近铝合金。用在半导体设备、航空发动机周边、医疗植入物，确实无可替代。但你要说它万能？我踩过坑：PEEK加碳纤增强后，表面电阻大幅下降，做绝缘件要留神；而且加工时机台温度得彪到400度，普通注塑机玩不转。另外，PEEK的耐疲劳性比很多金属好，但缺口敏感性极高，有尖角的设计等于自杀。所以，不是神，是用对地方。

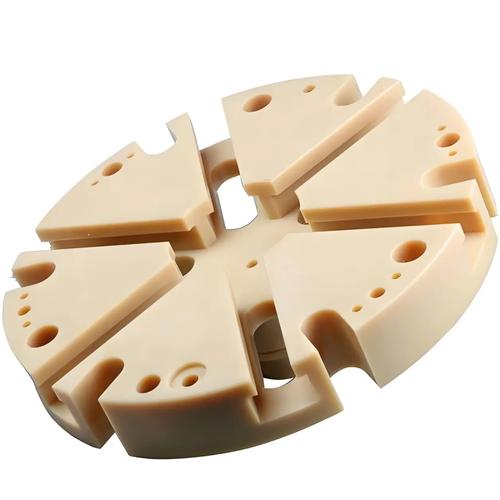

PEEK材料 3D打印 工业零件 生产场景

工业前沿：高分子材料的新玩法

工业前沿：高分子材料的新玩法

最近五年，有个趋势特别猛：连续纤维增强热塑性复合材料。把碳纤维、玻纤织物预浸上PA、PPS、PEEK，做成单向带或者层压板，强度干过铝合金，重量只有一半。无人机、汽车结构件开始大量用。去年去看一个展会，有家公司用这种材料热压成型了一个电池包下箱体，碰撞测试直接把我震住。轻，真轻，但结实得不像塑料。

3D打印这边也颠覆了。以前打印高分子就是PLA、ABS，打着玩玩。现在工业级直接用PEEK、PEKK，甚至碳纤维增强PEEK。能做夹具、低载荷零件、甚至是批量生产的终端件。成本？比机加工便宜50%以上，周期从两周缩到两天。但注意，打印方向层间结合力是软肋，别拿来承受剥离力，不然分分钟裂给你看。

还有个热点，生物基高分子。不是让你用玉米塑料做饮料瓶，那是消费品。工业上，生物基PA11、PA1010已经用在输油管、气制动管上，柔韧性好、耐低温、抗冲击，还低碳。德国人搞的蓖麻油基PA，已经成熟用了多年。我们这边还在找性价比的路，毕竟价格还是高的。

问：可降解塑料能用在工业包装上吗？

答：能，但别迷信。PLA降解需要堆肥条件，工业堆肥60度以上，湿度要求高，扔在土里一百年都烂不了。目前可降解塑料主要用于薄膜、一次性托盘，但机械性能差，堆垛容易塌箱。如果你的产品是重工业件，包装防护要求高，PBAT共混PLA暂时还撑不住。建议先试点，做好老化验证。值得一提的是，海洋降解是个新方向，但标准混乱，别被供应商忽悠。

最后说点扎心的。高分子材料的datasheet，经常是“典型值”，不是保证值。批次波动、加工历史、回料比例，都能让实际性能天差地别。我见过最离谱的，同一牌号的PPS，不同颜色，玻纤含量差5%，强度掉了15%。所以，别全信供应商的数据，自己拿样抽测下，除非你的零件不重要。 现在有个好工具：材料数据库平台，像CAMPUS、MatWeb，能看大量第三方数据，但也要结合经验。

高分子材料这门手艺，玄学吗？有点。但更多的是对细节的敬畏。你省下的每一分钱，都可能在后头变成质量事故的代价。唉，不说了，刚到了一批料，我先去测个熔指。
