第一次摸到碳纤维预浸料——手感像湿滑的绸缎，却硬挺得古怪。我2014年在某展会上，差点因为扯坏一块样品被请出场。这个段子以后细聊。

碳纤维这玩意儿，机械设计师又爱又恨。爱它强度比钢高5倍，恨它成本能吞掉半个月利润。不过话说回来，在运动器材上贴几张碳纹装饰就算「碳纤维」？真正的工业级纤维应用，是一场材料、工艺与计算的死战。

上个月走访浙江一家注塑机厂，他们竟把碳纤维用在肘杆机构的连杆上——减重40%，动态响应快了一倍。但这背后是无数次的仿真和撕裂测试。不是随便贴几层布就能搞定的。

为什么碳纤维部件常被过度神话？

为什么碳纤维部件常被过度神话？

说实话，我见过太多团队以为用上碳纤维就等于先进。结果呢？开裂的电池箱盖、共振的无人机臂、甚至一根莫名其妙的刹车踏板。问题根源往往不是材料不行，是设计思维还停留在金属时代。碳纤维是各向异性的，铺层角度错5°，模态频率能飘出十万八千里。

碳纤维复合材料铺层设计层次结构图

但当你真的掌握它的脾气——简直像驯服了一匹烈马。去年帮朋友改造一台机床横梁，用T800级碳纤维替换铸铁件，加工精度提升了0.003mm。代价是整根梁的价格够买辆国产轿车。值不值？看他账本上省下的电费和刀具磨损，答案是肯定的。

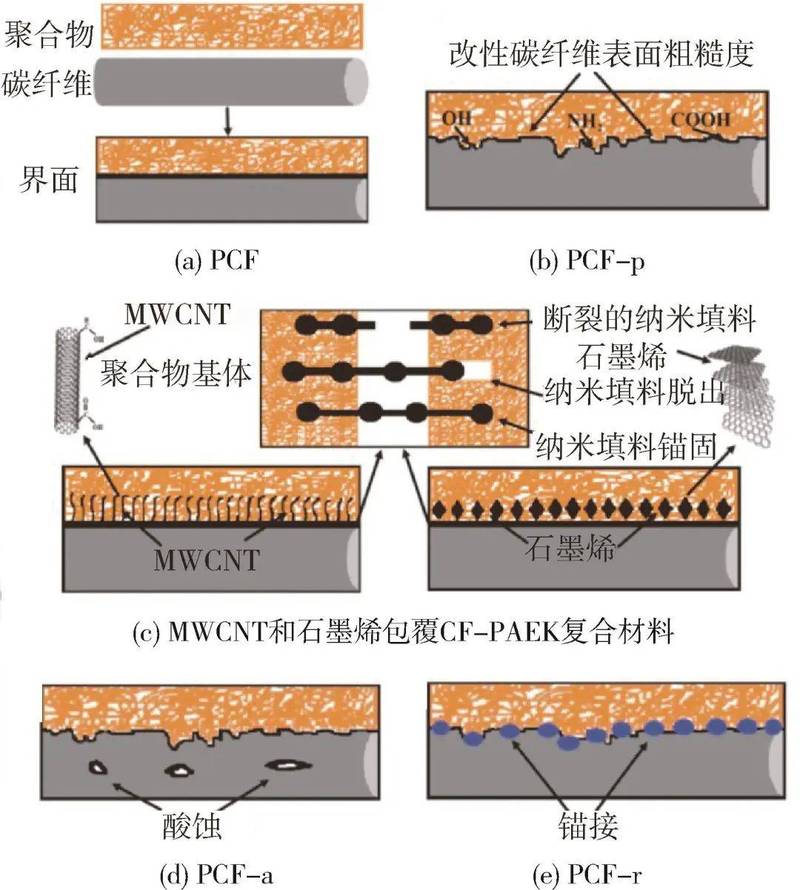

这里有个大坑：许多供应商会告诉你「我们的纤维拉伸强度5000MPa」。你兴奋地画图、做模具，结果零件一压就碎。那数值是单根纤维的，做成复合材料后，纤维体积分数、浸润质量、界面结合力，哪样都能克扣一半性能。所以我总强调：看准纤维牌号，更要盯紧预浸料固化后的实测数据——最好自己烧个样。

成本降不下去？或许你玩错了层级

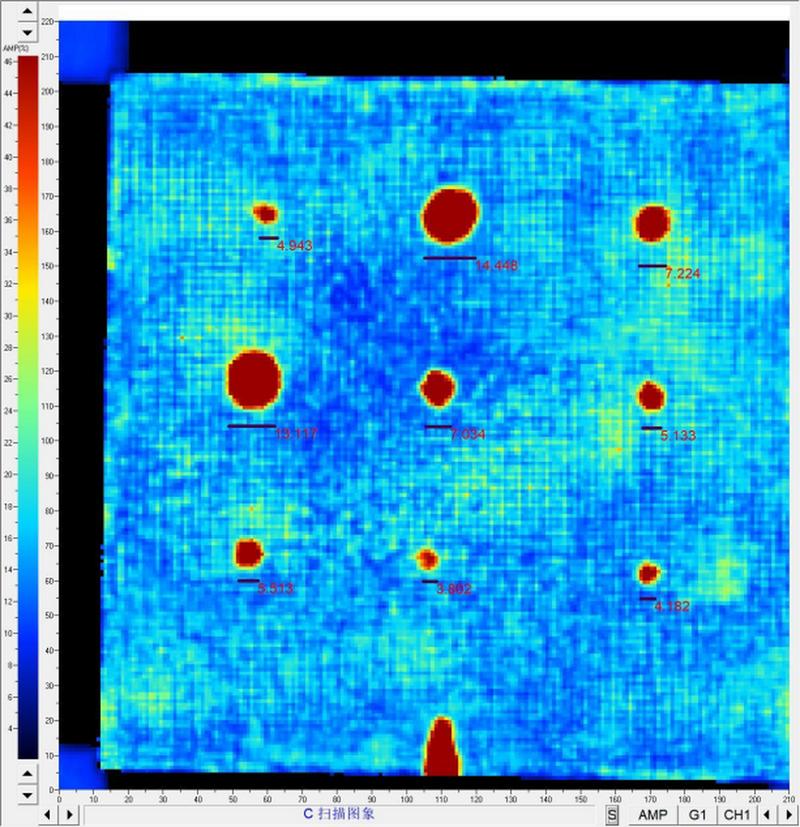

聊到钱就头疼。碳纤维丝束从3K到50K，差价惊人，但不是所有场景都得用最贵的。大丝束像50K，铺覆性差，但大型结构件用它，成本能立刻腰斩。只是你得搞定浸润——树脂流不动，内部干斑直接报废。我们踩过这坑：一次风电叶片主梁的试制，因为树脂黏度没调好，56层大丝束直接报废32万。

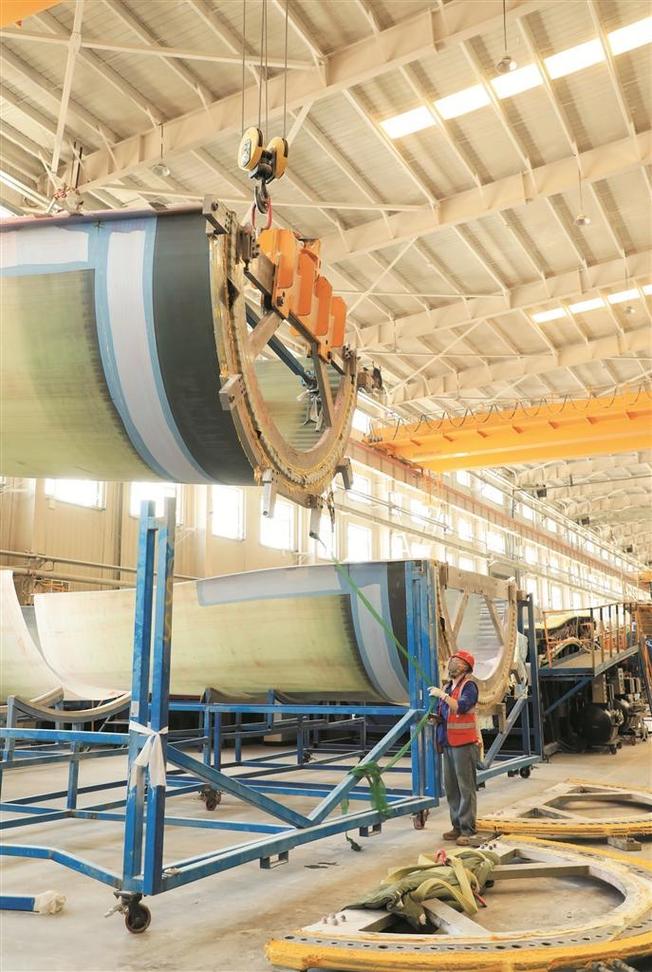

风电叶片主梁碳纤维拉挤板材生产线

还有一个流派：混杂纤维。把碳纤和玻纤混编，性能折中，价格像做过山车一样大降。适合那些要强度但更要命的场合。比如某物流AGV的货叉，纯碳纤太贵，纯钢太重，混杂方案减重35%，成本只增加17%，思路一换，豁然开朗。

💡 选纤维之前，先问自己：需要的是刚度、强度还是疲劳寿命？碳纤在这三项上并非全都甩开玻纤几条街。比如刚度，高模量碳纤确实惊人，但普通T300级别的，在特定铺层下可能还不如S-2玻璃纤维。不是越贵越好，是越匹配越好。

问：我有个小型自动化设备，臂展很小但悬臂梁要求极高，用碳纤维还是铝合金更合适？

答：关键看悬臂的模态和阻尼要求。碳纤维的比刚度高，能做出更高共振频率的结构，同时阻尼系数通常好于铝。但如果你对成本敏感，且截面不受限，也许铝加加强筋更划算。我通常建议先做拓扑优化，拿金属方案和复合材料方案对比，两者边界条件放一起跑有限元。如果你觉得仿真麻烦——千万别嫌麻烦。碳纤部件的开发必然依赖仿真，不然试错成本会教你做人。

问：国产碳纤维敢用吗？好多同行不敢碰。

答：敢不敢用，看认证和数据。国内中复神鹰、光威等企业，某些牌号的T700、T800性能已经极稳定。但问题出在批次一致性——小厂货波动大。我的实战经验：大批量采用国产纤维时，必须建立严酷的入检制度，每批次随机抽样做力学测试。毕竟拉伸强度离散系数超出5%就果断退货。别信口头承诺。

❗ 不得不提一个近来很火的玩意儿：热塑性碳纤维复合材料。PEEK、PA6基材的预浸带，激光原位成型，焊接不用铆接。汽车轻量化已经爆了。我预测未来五年，机械制造中的小批量壳体、支架会爆发式采用。不过设备投入高，工艺窗口极窄，速度、温度、压力控制得变态般精准。我们有次调试设备，连续报废37块小板，最后发现是车间湿度波动了3个百分点——靠，那心情像吃了苍蝇。

碳纤维回收也慢慢热起来。热解、流化床方法回收出来的短切纤维，力学性能保留70%以上，用来做非承力结构、或者注塑增强，既环保又降本。虽然目前规模还小，但欧盟法规逼得紧，主机厂迟早要接盘。所以现在上回收技术，可能是一条好赛道。

最后说点形而上的：纤维。这两个字代表的不仅是材料，而是一种制造逻辑的颠覆——从各向同性设计，进化到纤维方向就是强度方向。你能把力流想象成丝束的走向，零件就不再是死块铁疙瘩，而是活的。这感觉，做过一次成功的纤维结构之后，会上瘾。

所以，你手头有正在挣扎的纤维项目吗？不妨把问题扔出来，也许我的血泪史能给你垫块砖。
