上周去了一家给汽车做冲压件的厂子，老板姓李，一见面就跟我倒苦水：“当初为了省那20%的设备钱，选了热轧板，现在倒好，模具磨损快，零件尺寸飘，退货率快10%了。” 我一边点头一边心里嘀咕：这种事儿，我见得太多了。其实轧制这事儿，说穿了，就是把金属塞进两个辊子里压扁拉长，但里头的门道——啧，选错了工艺，可能让你每年多花上百万。

热轧生产线红钢坯从加热炉出来

热轧：大力出奇迹，但别指望它太精细

热轧，简单说就是金属在再结晶温度以上轧制。一般钢材加热到1100°C以上，通红通红的，像一根大火腿，然后经过几道辊子，一路压下去，最后变成板、卷、型材。这个过程，那叫一个震撼！红彤彤的钢坯在辊道上跑，蒸汽、水雾、氧化皮满天飞，绝对实打实的“重工业美学”。

优点是啥？便宜！速度快！因为高温下金属软得像面团，变形抗力小，一台热轧机一天能吞吐上万吨钢。而且，热轧能消除铸锭里的气孔、缩松等缺陷，把粗大的铸造组织打碎，让材料更致密。所以，建筑工字钢、船板、集装箱板、一般用途的钢管，基本全是热轧的。你想想，造一艘几十万吨的油轮，如果用冷轧板，那成本得飞到天上去。

但问题是，热轧的缺点也跟它的优点一样鲜明。首先，表面质量不咋地。高温下生成的氧化皮，厚厚一层，虽然现在有除鳞技术，但总归不如冷轧表面光洁。其次，尺寸精度差。热胀冷缩嘛，终轧温度、冷却速度稍微一波动，厚度公差就能差出几个丝。对于一般焊接结构件来说无所谓，但拿去做汽车覆盖件？那等着报废吧。还有就是力学性能，热轧态的晶粒比较粗大，虽说可以通过控制轧制和控制冷却（TMCP）来细化，但终究比不上冷轧配合热处理玩得那么花。

问：热轧板表面那层黑皮，是不是说明质量不行？

答：不一定。那层黑皮就是氧化皮，热轧必然有。如果你是用它做不需要后续表面处理的结构件，比如钢结构的立柱，那黑皮留着当个防护层都行，一点都不碍事。但如果你要拿去冲压、拉伸，尤其是后续还要电镀或者喷漆，那就必须酸洗或抛丸去掉氧化皮，否则模具坏得快，涂层也挂不住。所以，别一看见黑皮就觉得是次品，关键看你的用途。

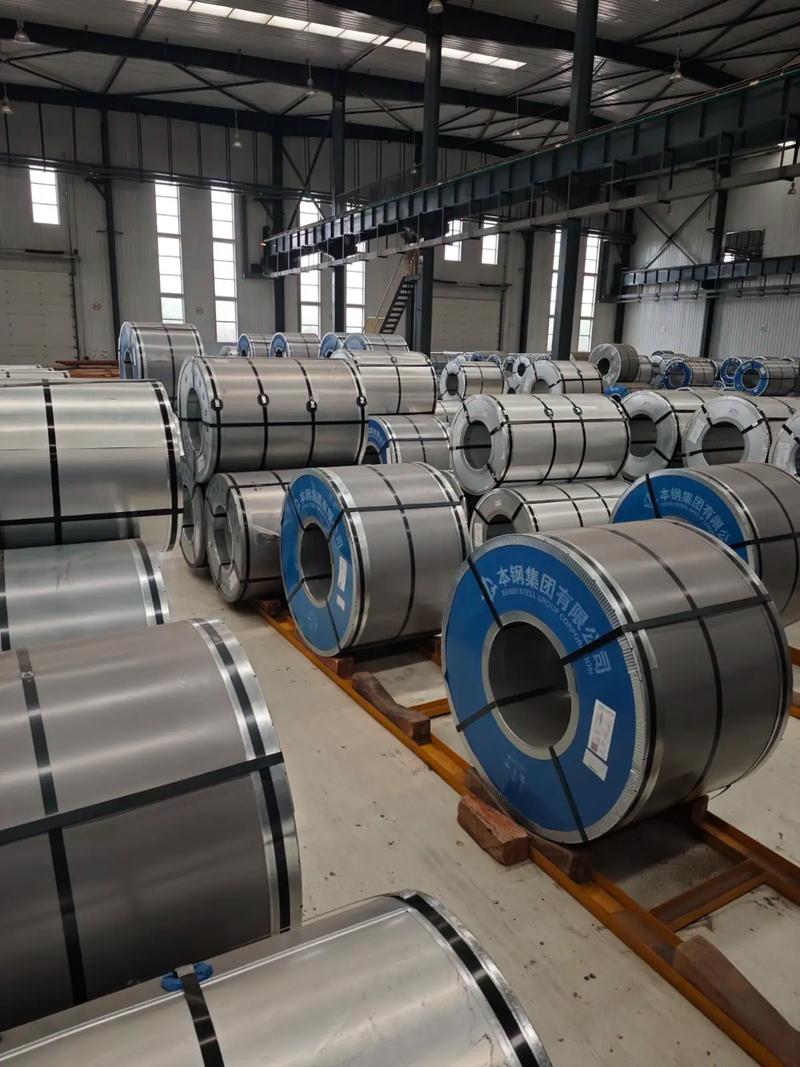

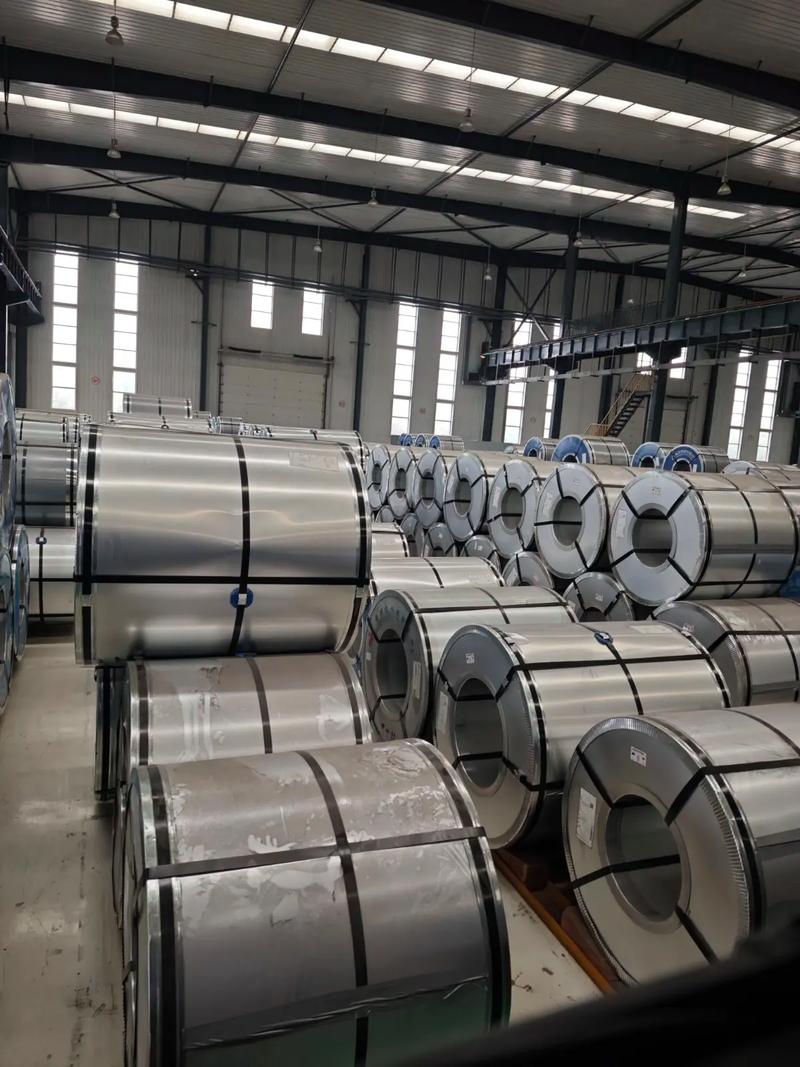

冷轧精密带钢卷

冷轧：精雕细琢，价格也美丽

冷轧：精雕细琢，价格也美丽

冷轧呢，就是在室温下轧制。金属经过了预先的热轧或退火，然后冷轧到需要的厚度。因为没有氧化，表面可以做成镜面效果，尺寸也能精确到微米级。但是，代价呢？贵！冷轧机消耗的轧制力巨大，一套冷轧机组动不动就几千万甚至上亿。而且，冷轧过程中金属会加工硬化，越轧越硬，所以必须中间退火，一道冷轧可能反复退火几次，周期长、能耗高。

不过，冷轧出来的东西，真是让人赏心悦目。那种银白发亮、薄如纸的冷轧带钢，简直可以当艺术品。家电外壳、汽车面板、精密仪器、各种镀锌镀锡原板，几乎全是冷轧的天下。尤其是汽车板，不仅要求厚度公差极严（±0.01mm甚至更高），还要求良好的表面粗糙度和成型性。这方面，全球顶尖的冷轧汽车板，那是真正的高端货。

问：冷轧是不是只能做薄的？厚板能不能冷轧？

答：冷轧通常只能做薄规格，因为厚料需要的轧制力太大了，设备受不了。一般冷轧板最厚不超过6mm，常见的是0.3~3mm。特别薄的，像用于电池极耳的极薄带，可以做到0.01mm以下，简直可以吹口气就飘起来。你要是想弄个20mm厚的冷轧钢板，那得先问问轧机答不答应。不过也有例外，某些特殊的小规格厚板可以用冷矫直机处理一下，但那不能算真正的冷轧。

怎么选？别被销售忽悠，看这几点

说实话，我见过太多小白被设备商或者材料商一通忽悠，最后上了不合适的工艺。这里我掏心窝子说几点，你照着盘算盘算：

1. 用途决定一切。 你的零件是承力结构还是外观件？是要焊接还是要冲压？如果就是粗用的工字钢、铁轨，那毫不犹豫上热轧。如果是汽车外板、家电面板，闭眼选冷轧。要是有个中间地带，比如某些机械零件，要求一定强度但表面又不能太差，那可以考虑酸洗热轧板，算是折中方案。

2. 成本算全账。 不要光看材料单价。热轧板便宜，但如果后续要大量酸洗、矫直、去应力，这些成本加上去，可能不比冷轧板省钱。冷轧板贵，但省了后续很多表面处理和精整工序，对于冲压件来说，模具寿命可能长几倍，良品率高，综合成本反而更低。你得算总账。

3. 精度要求是硬指标。 厚度公差、平直度、表面粗糙度，这些要求一定要量化。±0.05mm和±0.5mm的差距，直接决定了你能用热轧还是必须冷轧。如果图纸上标了0.8mm厚度，公差正负0.05，那你基本和热轧说拜拜了。

4. 材料力学性能。 热轧态的抗拉强度、屈服强度一般不如冷轧态（冷轧加工硬化），但经过退火处理的冷轧可以提供极佳的塑性。如果你需要板材有良好的延伸率用于深冲，那可能还需要特殊级别的冷轧深冲板。另外，如果形状复杂需要回弹小，选对材料的强化机制很关键，比如双相钢、烘烤硬化钢，这些基本只有冷轧才能生产。

💡 一个小技巧：如果还是拿不准，可以先少量采购两种材料做对比试制，做几轮工艺验证。花个小几万块做试验，总比买错设备或批量报废强。还有，跟那些真正懂行的老工程师多聊聊，他们可能一句话就帮你避了坑。

最后提一嘴，现在轧制技术的发展，比如无头轧制、半无头轧制、薄带连铸连轧（ESP），已经在模糊冷热轧的界限了。某些薄规格可以热轧直接干到1mm以下，简直抢冷轧饭碗。但就目前而言，冷热轧依然各占半壁江山，选型时还是得老老实实按上述几点来。

行了，今天先唠到这儿。下次再聊聊轧制出来的板材怎么热处理、怎么矫平。回头见。
