滚压这玩意儿，说实话，在太多车间里就是个“配角”。可你要是真懂它，立马能省下大把成本——甚至救回一批差点报废的零件。我见过最离谱的一次：某液压缸筒内孔粗糙度死活降不下来，珩磨、研磨折腾两天，最后换滚压刀，三分钟搞定，Ra直接干到0.1以下。现场老师傅都懵了。❗

但别急着下单买工具。滚压不是万金油，用不好比不用还糟糕。比如薄壁件，稍不注意就椭圆变形。或者材料太脆——一压就起皮。所以今天不扯虚的，聊点车间里真正用得上的干货。

滚压到底强在哪里？——不只是光洁度

多数人对滚压的理解还停留在“挤光表面”。浅了。💡 滚压真正的价值在于表层冷作硬化。那些滚柱或滚珠碾过金属表面时，不光把波峰填进波谷，更关键的是让晶格发生塑性变形——硬度提升20%-50%常见得很，同时还会产生残余压应力。

这有啥用？疲劳寿命能翻倍。尤其像汽车半轴、风电主轴这种受交变载荷的零件，滚压一次，寿命试验数据漂亮得不像话。去年帮客户优化一款扭力轴，滚压后疲劳极限从380MPa跳到520MPa，成本增加不到5%。你说香不香？

不过话说回来，滚压不是热处理。别指望光靠它能替代调质或渗碳。材料本身太软，压完一受力照样塌。所以工序排布很重要——一般是精车之后、最终磨削之前（如果还需要磨的话）。

滚压刀加工金属轴类零件表面强化细节

选辊子——很多人第一步就错了

滚压工具市场现在乱得很。国产的、进口的，圆柱滚子、圆锥滚子、滚珠式……价格能从几百到几万。咋选？核心就一句话：看图纸要求的圆角半径和表面完整性。

比如你要压一个阶梯轴的根部圆角，R0.5，那你必须用专门设计的圆角滚压头，甚至要带圆弧滚柱。拿普通平面滚压刀去凑——要么压不到根，要么把圆角挤变形。还有，工件硬度超过HRC 40时，滚珠式的寿命直线下降，得改用滚柱式，材质也得选高速钢或硬质合金。别图便宜用普通轴承钢，崩裂了飞出来可不是闹着玩的。😨

润滑也别忽视。很多人用切削液一开就怼，错。滚压需要极压润滑，粘度要高些，比如含硫、氯添加剂的专用滚压油。不然滚柱和工件直接硬摩擦，几分钟就磨损报废。我们实验室测过，用错润滑剂，刀具寿命差10倍。

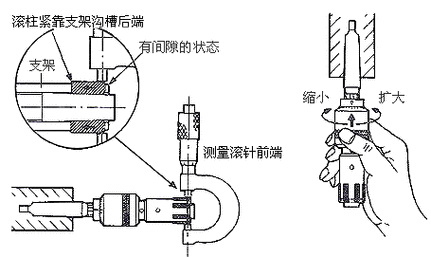

工业滚压刀滚柱内部结构高清特写图

实战QA：那些年踩过的坑

实战QA：那些年踩过的坑

问：滚压能矫正圆柱度误差吗？比如内孔有锥度，光靠滚压能修回来吗？

答：想得美。滚压是表面处理，不是尺寸修正。它只能改变微观轮廓，对宏观形状误差（锥度、椭圆）基本无解。如果内孔锥了0.02mm，滚压完了还是锥，甚至可能因为表层塑性流动不一致，变得更不规则。所以前道车加工必须把形位公差控制到位，滚压只管粗糙度和强化，别给它加戏。

问：不锈钢304内孔滚压，为什么压完反而出现橘皮状裂纹？

答：恭喜你，碰上加工硬化敏感材料了。304本身塑性好，但滚压时如果过盈量太大、进给太快，局部累积应变来不及均匀化，就会撕裂。解决思路：一是降低过盈量，分两三次逐级压；二是润滑必须极其充分，用高精度微量润滑或油浴；三是如果还不行，考虑预热工件到150℃左右，降低变形抗力。再不行就别硬滚了，换化学抛光或电解抛光吧。🔧

还有一些细节，比如滚压方向尽量顺着后续受力方向，这样残余应力分布最有利。你要是反着压，等于在零件皮下埋了个“内应力雷”，服役时搞不好提前开裂。

新玩意儿：超声滚压与复合工艺

新玩意儿：超声滚压与复合工艺

最近几年，超声辅助滚压开始在高端领域冒头。在滚压头上叠加20kHz的纵振，能让材料瞬间塑化，硬化深度从几十微米飙到几百微米。而且表面还带微纳米结构，减摩效果一流。去年某军工叶片就这么搞，耐磨寿命提了3倍。不过设备贵得离谱，调试也挑人，中小企业先观望吧。

另外，车-滚复合刀具也成熟了。一边精车一边滚压，省了二次装夹。但这对机床刚性和系统刚性要求高，普通经济型数控车容易振刀。💰

滚压这事儿，说到底还是基本功。参数选择、工具匹配、工序安排，比“买贵工具”重要得多。下次再碰到粗糙度不达标、疲劳动不动断轴，别光盯着磨床了——想想滚压，可能问题一下就没了。
