上周去一个做新能源汽车配件的厂，老板递给我一个结构件，也就巴掌大，壁厚最薄处1.2毫米，几十个孔位，平面度要求0.2以内。他说，这玩意儿翻来覆去折腾了两个月，试模快试哭了。我颠了颠，表面倒是漂亮，但我知道——压铸这行，越是看着简单的件，背后越是一把辛酸泪。说实话，外行看压铸，总觉得不就是把铝水灌进模具里，咔嚓一下出来个壳子嘛。但真正干这行的都懂，里面门道多到让人头秃。压铸，从来不是一锤子买卖。

这工艺到底凭什么牛？

简单说，高压压铸就是把熔融金属（通常是铝合金或锌合金）在高压下高速射进精密模具里，瞬间成型。注意两个词：高压、高速。这俩决定了它和其他铸造工艺的天壤之别——生产效率高到飞起，尺寸精度能到CT4-6级，表面光洁度可以直接拿去喷漆甚至免处理。汽车行业里那个词“一体化压铸”，已经被特斯拉炒上天了。确实是趋势，但也不是谁都能玩的。

大型一体化压铸汽车后底板生产线

不过话说回来，压铸件有个先天问题——气孔。因为充型快，气体来不及排，总会裹进去一些。所以传统高压压铸件不能热处理，一加热气孔膨胀，表面就起泡，废了。后来有了真空压铸，情况好很多。抽真空把型腔里的气搞掉，铸件致密度飙升，可以做T6热处理，强度直接上一个台阶。但设备贵啊，维护也麻烦，小厂真不一定舍得投。

还有半固态压铸，更小众了，把合金搅成半固半液的状态充型，气孔少，力学性能好，但工艺窗口窄得一塌糊涂，温度控制不好就团灭。我们当年试一个镁合金件，搞了半年，良率才从30%爬到70%，亏到吐血。真事儿。

模具：烧钱的无底洞，也是成败的关键

懂行的人都会说：压铸模具才是灵魂。一套模具，动辄几十万上百万，设计不靠谱，后面全白干。浇口位置、流道形状、溢流槽布局、排气路径……差之毫厘，缺陷满身。现在都在吹模流分析软件，MAGMA、AnyCasting，确实有用，但别迷信。电脑算出来没问题，实际一打，缩松、冷隔、裂纹排队跟你打招呼。为啥？因为软件里参数都是理想化的，实际生产现场呢？脱模剂喷多了，料温掉得快，冲头速度波动，模具温度场不均匀——全是要命的变量。

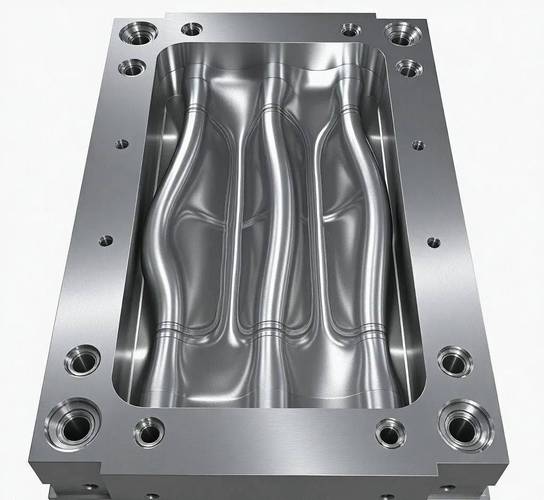

压铸模具内部流道及浇口特写

前阵子一个朋友工厂，打一个薄壁散热器壳体，出模就裂，裂得人头皮发麻。模具改了八次，最后发现是顶出不平衡，应力集中导致。一个细节没处理好，整个项目差点黄了。所以啊，模具设计不是画个3D图那么轻松，得懂材料、懂流动、懂热平衡，还得有那么点玄学般的经验直觉。

缺陷？不存在的（才怪）

缺陷？不存在的（才怪）

压铸缺陷能列出一张A3纸。浇不足、冷隔、气孔、缩松、裂纹、变形、拉伤……每一种都能让工程师血压飙升。最常被问到的问题，我干脆整理成QA，你品品。

问：为什么压铸件表面有花纹一样的纹路，还发黑？ 答：大概率是脱模剂堆积或者模具温度太低造成的。脱模剂没吹干净，积在局部，铸件出来看起来像水墨画。模具温度低还会导致“冷纹”，金属流动前沿提前凝固，交叠在一起就形成那种纹路。对策：把模具预热到位，喷涂弄均匀，吹气加强。还有一个可能是冲头油过多，炭化后附着。这些小事，偏偏最容易忽视。❗ 问：我的铝合金压铸件加工后发现有针孔，这怎么搞？ 答：针孔其实是气孔的一种，细小但密集。根源还是在充型时卷气了。可以先查排气设计是否合理，真空阀工作正常不？浇口速度是不是太高？铝液精炼除气做彻底了没？如果壁厚差异大，厚大部位凝固慢，也容易出针孔，因为气体有更长时间析出聚集。建议优化浇注系统，让金属液平稳填充，别像喷泉似的乱溅。实在不行，局部增加点冷却水。💡 问：压铸件现在能做热处理了吗？ 答：传统高压压铸件不行，因为有内部气孔会气涨。但用高真空压铸的可以，气孔率能控制在1%以下，T6热处理后强度提高30%以上。所以现在结构件，比如减震塔、纵梁，都用高真空。特斯拉的一体化压铸后底板也得走这个路线。当然，成本高不少。取舍问题。

再补充一个坑：模具表面氮化或者涂层没做好，很容易粘模，拉伤铸件，看着心疼。还有料筒温控，冲头润滑，这些细节决定了你今天是顺风顺水还是焦头烂额。压铸就是这样，细节怪兽。

现在都在聊什么？

第一个，数字化压铸。实时监控压射曲线，速度、压力、行程每毫秒数据都记录下来，异常直接报警。以前靠老师傅听声音，现在靠屏幕看波形。挺好，但系统不便宜，数据解析也需要功底。不过绝对是方向，因为客户越来越刁，追溯性必须要有。

第二个，大型一体化压铸不用多说了，轰轰烈烈。但模具寿命是个大问题，那么大的模具，热疲劳裂纹说来就来，修复成本高得吓人。而且压铸机吨位动不动6000吨、9000吨，设备投资天文数字。只能说，头部玩家狂欢，小厂吃瓜。

第三个，无热处理压铸合金的开发。就是那种铸态性能就很高，不用热处理也能用的材料。比如Al-Si系加一些Cu、Mg、Zn啥的微调。还在进化中，目前看有前景。

说实话，干压铸超过十年，最大的感受是——这行不怕你聪明，怕你不较真。一个参数偏一点，几百个件报废，老板脸色比压铸灰还难看。但当你把一个复杂件从图纸变成稳定量产，那种成就感……挺爽的。所以，如果你问我压铸有没有搞头，我只能说，搞得好，它就是个金饭碗；搞不好，就是无底坑。看你怎么玩了。

最后提醒一句，别迷信所谓“行业标准参数”，每家设备、模具、材料都不一样，别人的参数只能参考。你的路，得自己趟。
