冲压？很多人觉得这工艺太老了，油乎乎的车间，咣当咣当的噪音。但我干了十五年，反而觉得这行当水越来越深。说实话，2025年了，冲压早就不是你以为的那个样子。

自动化改造：不是买个机器人就完事儿

前几年我们咬牙上了自动化产线，想着减少工人、提高节拍。结果呢？头三个月故障率飙升30%。不是机器人手臂掉料，就是传感器误报。后来才发现，问题出在送料精度和模具导向——自动化放大了所有误差。本质是工艺不匹配。你让机器人重复0.1mm的动作，结果你模具间隙0.2mm，一磨损就卡料。对吧？这坑踩得值，学费交了上百万。❗

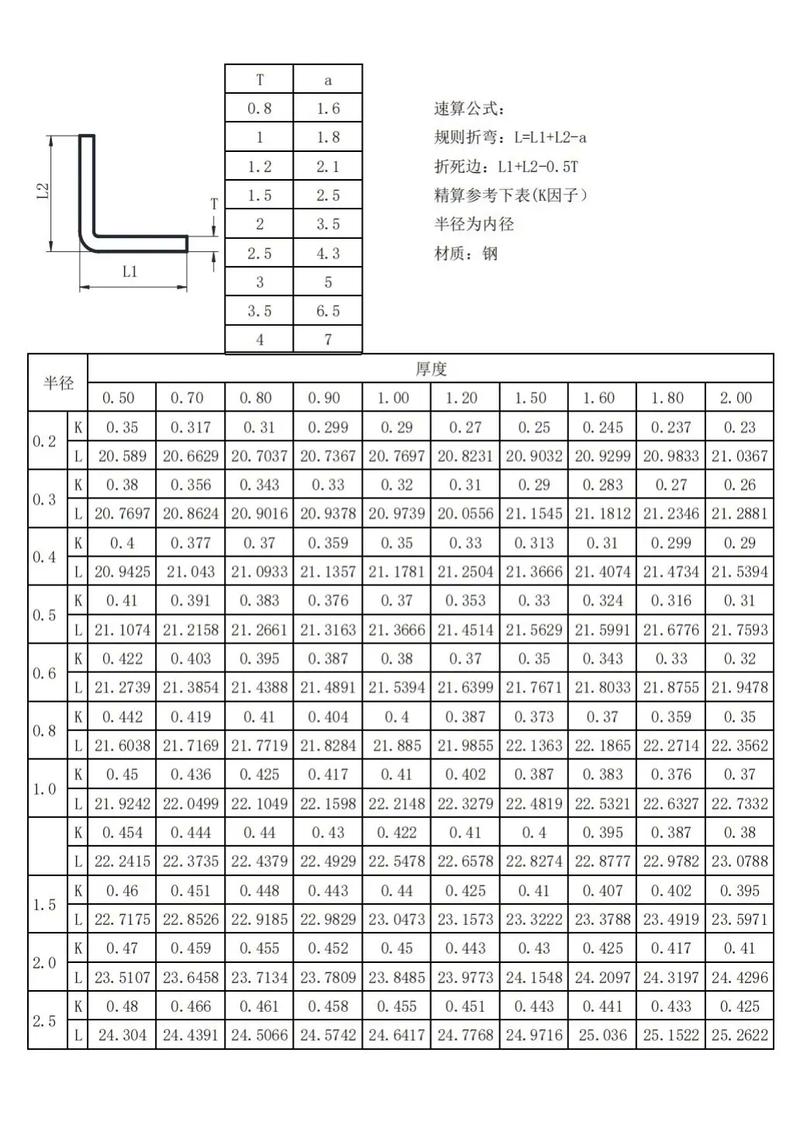

冲压自动化生产线机器人抓取板件

后来我们搞了视觉定位，用了力控打磨，才算消停。现在的连续模，带气动退料，配上伺服送料，节拍能到30次/分钟。但关键是，你要先理清自己的产品批量是不是适合。不是所有单子都值得自动化。说到底，你得算笔账：投资回收期超过两年，就悠着点。我们吃过亏，上了一套快速换模系统，结果利用率不到40%，搁那儿落灰。

问：冲压自动化改造，中小企业值不值得投入？

答：值，但别被忽悠。先做小产线试点，比如只改造模具快换和上下料。投资回报周期控制在两年内。听说某厂砸了两千万建无人车间，结果产品都是小批量多品种，最后设备闲置了。血的教训啊！✅ 最好找有经验的集成商，盯着他们调试三个月，别信什么“交钥匙工程”。

模具寿命短？可能你从一开始就错了

我们以前总觉得模具材料越贵越好，SKD11、DC53、甚至粉末高速钢都上过。但忘了热处理和表面处理这两个隐形杀手。真空淬火后深冷处理，这事说过一万遍，还是有人省那一步。结果呢？冲个几万件就崩刃，拉毛。我的师傅常念叨：三分钢材，七分处理。前阵子一副落料模，用了高级粉末钢，硬度HRC62，冲镀锌板，三天就糊了——没做涂层，摩擦化学腐蚀你挡不住。

冲压模具刃口磨损与涂层对比

这两年流行PVD涂层，TiN、AlCrN，确实耐磨。但你得看冲什么材料。冲不锈钢，AlCrN好使；冲硅钢片，你得加DLC。别瞎用。还有，模具润滑——用错了脱模剂，涂层白搭。我试过一款纳米涂层，宣传神乎其神，结果一碰高张力板就剥落。后来才发现，前处理没做好，基层粗糙度不达标。

问：为什么模具总是崩刃？

答：崩刃五个原因：1）间隙不对；2）热处理硬度过高或韧性不足；3）冲压过程中异物掉进模腔；4）废料堵塞；5）设计缺陷如应力集中。我们曾经半年崩了六副模具，最后发现是冲床导轨间隙超差，导致偏载。所以别光盯着模具！💡 测下冲床精度，说不定就豁然开朗了。

2025年，冲压的未来不是你想的那样

2025年，冲压的未来不是你想的那样

如果说以前冲压是傻大黑粗，现在就是带大脑的。伺服压力机曲线可调，深拉延时慢速，冲裁时加速。还有AI预测维护——传感器监测模具振动、温度、吨位，模型提前两小时预警。我们上个月刚避免了一次模具爆掉，省了八万块。那种感觉，像躲过一劫。柔性制造也来了。以前换模两小时，现在无差模后快换，十分钟搞定。甚至有了无模冲压——多点成形，飞机蒙皮都能怼出来。不过话说回来，刚性模还是主流，毕竟精度和成本摆在那。

但是！很多人忽视了一个要命的事：数据。你不上MES，不收集冲压过程的实时数据，AI就是扯淡。我们花了两年才把数据搞干净，现在OEE从72%提到85%。去年试了数字孪生，在新品开发时先虚拟调试，修模次数少了40%。这才是未来——工艺+数据+AI，缺一不可。

冲压这行，确实不酷。但是，它背后的技术密度，越来越高。那些看不起冲压的人，要么没干过，要么没干深。
