当前位置：首页 > 杂谈 > 正文内容

吹塑这活儿，我交的学费够买台新车了

2026-07-31 19:46:37东方不败杂谈1

第一次碰吹塑机，是十年前。那台老掉牙的挤出机，螺杆锈得能掉渣，模头滴滴答答漏料，型坯扭得像麻花。我当时信心满满——不就是调个温度、掐个时间吗？结果出来的瓶子，壁厚能让你怀疑人生：底部厚得像坦克装甲，肩部薄得一口气能吹破。报废率30%！老板脸都绿了，我后背全是汗。后来才知道，吹塑这玩意儿，水太深。

挤出吹塑型坯下垂壁厚不均匀

型坯的德行——从一坨料到瓶子的距离

挤出吹塑的核心，就那根下垂的型坯。说得再炫，也就是把熔融的塑料管挤出来，趁热乎塞进模具，“呼”一吹，贴住模壁，冷却，开模，完活。可这型坯太他妈有个性了——温度高了，它像面条一样越拉越长，底部堆积，上部减薄；温度低了，吹不动，瓶子表面全是橘皮。更烦的是，就算温度准了，它自己还会垂伸。你知道吗，熔体强度不够，垂着垂着上头就细了，这叫“缩颈”。要命的是，很多材料天生就这尿性，比如某些牌号的PP，你恨不得给它搭个支架。

怎么控？现代设备都上了轴向壁厚控制系统。说白了，就是在挤料的时候动态调节模头间隙。芯棒上下窜，料多的地方间隙大，薄的地方收一收。伺服电机驱动，反应快得很。但，再好的系统也得靠人去设定曲线。我刚入行那阵，傻乎乎用线性分布，薄处永远薄。后来跟一个老师傅学，他骂我：“你脑子让门挤了？瓶肩要抗跌落，底部要抗堆码，谁告诉你壁厚要均匀了？” 我一愣，对啊，客户要的是性能，不是数据。从那以后，我调机先看瓶型用途，是装洗洁精还是牛奶，是热灌还是冷灌——这直接影响壁厚分布策略。💡 比如热灌装PET瓶，瓶身要预留收缩量，肩部径向得加厚，不然一灌90度的果汁，直接变瘪茄子。

模具里的那些鸡贼细节

模具是吹塑的另一半灵魂。可惜，太多人只盯着工艺参数，模具就当个铁壳子。铁壳子？呵呵。吹塑模具的冷却，直接决定效率和品质。冷却水道怎么走，是个大学问。贴近型腔，直径够大，湍流带走热量——这是基础知识。但，你见过冷却水道被水垢堵了一半的吗？我见过。那模具表面温度差十几度，瓶子这里亮那里雾，客户问是不是故意做的磨砂效果？我真想踹那台模温机。

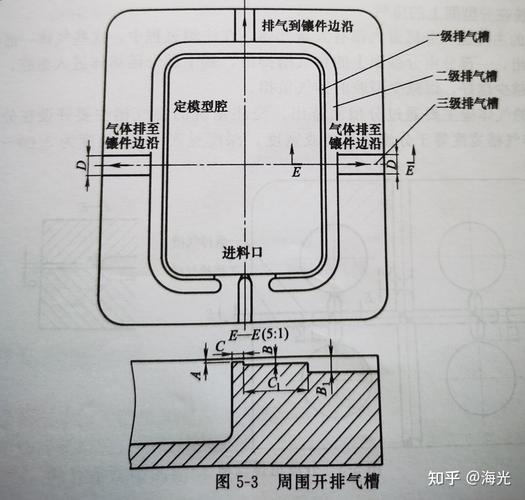

排气也是坑。模具分型面没开好排气槽，或者堵了，吹气时气体排不出去，瓶子表面立马出现气泡或者“鲨鱼皮”。有一次，我们给某大牌做保健品瓶，表面要求极高。试模时老有斑纹，把我们都逼疯了。最后发现，模具镶块底部，那根宽0.02mm的排气槽，抛光时被蜡堵死了！清理完，瞬间光亮。所以，模具维护不是擦擦防锈油就完事儿，那是糊弄鬼呢。✅ 定期拆检，超声波清洗，尤其是深腔模具。

吹塑模具冷却水路设计排气槽

另外，吹塑模的吹胀比要小心。型坯直径和型腔最大直径的比值，一般2~3倍。太大，壁厚均匀性难搞；太小，吹不足。我见过一个奇葩设计，吹胀比只有1.2，瓶子肩部材料根本吹不开，最后改成预吹才勉强搞定。所以，模具评审的时候，别当甩手掌柜，工艺得提前介入。❗ 特别是现在流行的异形包装瓶，有些设计师天马行空，根本不管工艺的死活。

材料选择没整对，调机调到流泪

吹塑最常见的料，HDPE、PP、PET、PVC。每种脾气都不一样。HDPE算是好好先生，熔体强度高，垂伸小，适合大容器。但不同牌号，熔指差一点，加工窗口就变了。我曾经用过一包回收料掺多的HDPE，型坯表面全是晶点，摸上去像砂纸。后来一查，是清洗线没搞干净，有PET杂质！所以，我现在的原则：关键产品，绝不省那点原料钱。💡 尤其是多层共挤吹塑，EVOH阻隔层要是掺了杂料，阻氧性直接废掉，你还查不出来。

PP呢？普通的均聚PP，透明性好，但熔体强度低得气人，垂伸严重，吹出来瓶口偏心是常态。得用高熔体强度PP，贵是贵点，省心。还有PET，几乎都是注射吹塑或拉伸吹塑，不是直接挤出吹。这里头学问更大，瓶坯设计、加热链温度、拉伸比……我能写一本血泪史。

经常有人问我，吹塑到底咋选材料？

问：同样是HDPE，为啥我吹的瓶子脆，别人的韧性好？
答：先看密度和熔指。密度高，刚性上去了，但耐环境应力开裂性能下降。你要是装带表面活性剂的东西，比如洗洁精，开裂风险就大。换共聚的HDPE，支链多，韧性好。还有冷却速度——冷却太快，球晶细小，瓶子发脆。模温提到40度以上试试，脱模晚一点，内应力小很多。另外，色母粒载体树脂不相容也会导致应力集中，见过用LDPE载体染HDPE，扯淡，分层了能好才怪。

问：吹塑出现鲨鱼皮，到底怎么破？
答：鲨鱼皮，本质是熔体破裂。先检查模头温度，偏低就升5℃。不行？看滤网堵没堵，杂质多了剪切热高。再不行，考虑材料里加点PPA（含氟加工助剂），消除口模处的滑粘现象。模具排气别忘了查，有时候不是材料问题，是气憋的。还有更阴的：口模内壁有划伤，那鲨鱼皮带状，一吹一个准。拿放大镜看吧。
