干了十一年注塑，带过八个徒弟，最深的体会是——这行当绝不只是按图纸设参数那么简单。甚至，参数表就是个笑话。刚入行那年，我照着标准工艺卡调一台新模，射速80，保压60，结果打出来的玩意儿缩水凹坑能养鱼。老师傅过来看了一眼，把射速直接怼到120，保压改成三段，第一段90，第二段30，第三段0，然后丢下一句：“书上教你的是死的，塑料是活的。”

确实，塑料很玄学。你当它是流体？它偏偏在模腔里有剪切变稀、有结晶取向。你当它是固体？它冷却收缩时又像个耍赖的孩子，各处应力分布毫无道理可讲。所以，调机的精髓在于——跟材料谈恋爱。你得摸清楚ABS与PP的脾气，得知道玻纤增强PA66在螺杆里走一半就开始凝固的那种坏习惯。

温度是个谎言，但你必须撒谎

温度是个谎言，但你必须撒谎
料筒温度设定，表面看分三段四段，精确到每度。实际上呢？热电偶测的是筒壁温度，不是熔体真实温度。有次我做POM，按手册设定210度，产品表面却烧焦发黄。后来用探针一测——熔体中心温度飙到260了！螺杆剪切生热，背压一高，简直像个内置加热器。所以，永远不要迷信温控表上的数字，那只是个参考系。

问：既然温度不准，那怎么调整才能避免烧焦或未熔？
答：我的做法是“摸—看—听”三部曲。摸喷嘴拉出的料丝，如果气泡密集、拉丝发脆，温度偏高；如果料丝生硬、有未熔颗粒，偏低。再看产品浇口处是否有银丝或降解纹；最后听螺杆退回的声音——顺畅的唰唰声是好的，如果吭哧吭哧，熔体粘度太大，得提温或提背压。当然，现在有红外在线熔温检测，但小型厂哪有那预算？所以经验仍是饭碗。

保压切换：毫秒级的顿悟

很多人把注塑看成三段式：填充、保压、冷却。但真正让人一夜长大的，是那个保压切换点。早换0.1秒，浇口没封冻，熔体倒流，产品缩水；晚换0.1秒，过填充，毛边飞得满模都是。✅ 诀窍在于找到“浇口冻结时间”。我一般先做短射件，逐步增加保压时间，称重。当重量不再增加的那个拐点，就是最佳保压切换时机。

不过话说回来，模具本身也很娇气。一模多穴，流道不平衡，你保压设得再好，外侧穴子过保压，内侧还吃不饱。所以流道平衡设计是先天因素。有次帮朋友看一套汽车灯罩模具，八个穴，重量差高达5%，问题出在哪？出在冷料井深浅不一致。❗ 改完以后，CPK从0.8跳到1.33以上，这才是科学。

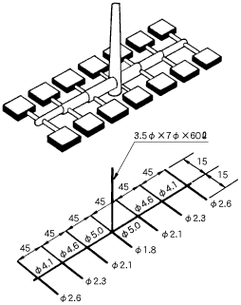

注塑模具多穴流道平衡对比图

缺陷背后，是模具和工艺的互相甩锅

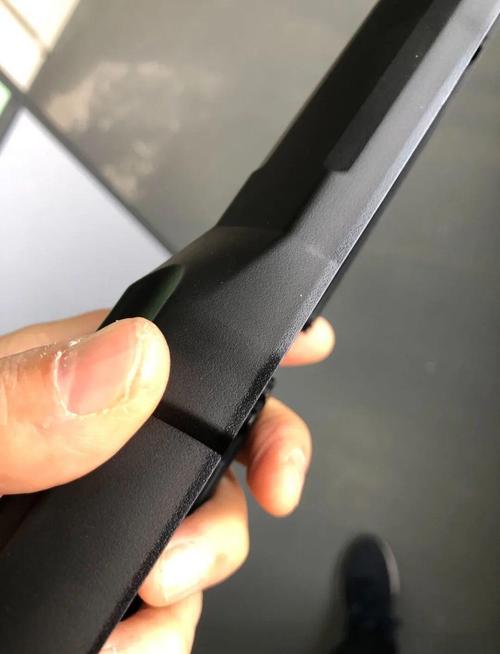

遇到产品缺陷，最常见的场景——工艺说模具排气不好，模具说工艺调得稀烂。其实都对，也都错。比如困气导致的烧焦，可以从工艺上降速、开排气槽，但根源可能是浇口位置不对。再比如翘曲，冷却水温差1度，或者顶出不平衡，都能让产品像薯片一样卷起来。

问：翘曲变形实在太难缠，有没有高效的排查思路？
答：推荐三步走。第一步，脱模后立即拿起产品，贴脸颊感受整体温度？开玩笑的——用热成像仪看模温差，正常应小于5℃。若温差大，调整水路。第二步，测量产品关键尺寸，利用DOE找出保压压力、时间、冷却时间哪个因子显著。第三步，如果工艺调无可调，那就得改模具了：增加筋位、改变壁厚均匀性，甚至换材料，比如用低收缩率的玻纤增强材料替代纯PP。总之，变形是内应力的释放，你得找到那个抵消它的力。

💡 我碰到最离谱的变形是PP餐盒，生产时平直，放到第二天全部翘边。最后发现是在仓库堆放时，上方重物导致蠕变。解决方式？增加脱模后定型治具，强制冷却中保持平面。所以说，注塑不仅是机台上的事。

注塑产品翘曲变形三维测量比对

再讲个很多人忽略的点：背压。背压不只是塑化时把熔体压实，它直接影响混色效果、排气、以及玻纤长度分布。做玻纤增强料时，背压高了，螺杆会把玻纤剪碎，力学性能下降；背压低，玻纤分散不均，局部强度差。我通常用计量段回退响应的均匀性来判断背压合适否——若螺杆后退时有抖动、异响，说明熔体压缩比过大，背压得降。

自动化是挺好，但别被智能迷惑。现在有些机器辅助系统号称自适应调整参数，实时监控产品质量。真正好用的，还是基于模腔压力传感器的闭环控制。那个曲线不会骗人。你把压力曲线和产品重量关联，做出一个预测模型，设定一条理想压力曲线，机器就自动微调保压压力。这才是务实的方向，而不是天花乱坠的AI噱头。

说实话，注塑这行，永远有学不完的坑。但正是这些坑，让经验变得值钱。最后透露个小秘籍：停机前，一定要用PP或HDPE清洗料杆，特别是做过PVC或POM后。否则下次开机，黑点黄斑能让你崩溃一整天。这些细节，教科书不愿意写，因为写出来就显得不高级。可工厂不会跟你谈高级。

十年下来，我依旧敬畏每一次熔胶的流动，也敬畏每一个参数的微小变化。因为塑料很诚实，你骗它，它就给你出废品。
