上周去一家老牌铸造厂，碰上一批壳体件，壁厚差了整整两毫米——明明模具数据没动过。说实话，当时车间主任脸都绿了。他嘟囔着：“又不是头一回干，咋就缩成这样？”

这事儿其实不稀奇。干了二十多年铸造的老师傅都会挠头。因为金属液从浇进型腔那一刻起，就有一万种方式让你计划泡汤。

铸造从来不是‘差不离’的活儿。 它更像是一场与物理定律的贴身肉搏。凝固过程看不见摸不着，等落了砂、抛了丸，缺陷才慢悠悠浮出来——像开盲盒。不过话说回来，也正是这种不确定性，让铸造成了制造业里最吃经验的领域之一。

缩松？别急着甩锅给浇注温度

有回跟个年轻工程师争论，他上来就调高了二十度，结果缩得更欢。✅ 其实补缩通道才是命门。浇冒口设计稍微差点意思，液态收缩没处补，再烫的钢水也白搭。

铸造冒口补缩效果对比图

我一般先看模数计算——不是书本上那种理想化模型，是考虑到砂型退让、涂料热传导的实际模数。很多时候，明明热节位置没错，砂芯却因为烘烤不够，发气量一大，气体顶着金属液往回走，补缩通道愣是断了。这你能信？

另外，冷铁摆放是个细活。放厚了激冷太快，产生白口；放薄了形同虚设。有家厂在阀体上用了石墨冷铁，效果出奇好，但成本上去不少。老板咬咬牙还是用了——因为报废一件阀体够买一箱冷铁了。💡

‘一模多腔’听着美，实际全是坑

‘一模多腔’听着美，实际全是坑 前阵子帮人看一套压铸模，8个型腔，打出来没几个饱满的。他们技术员说排气槽也开了，速度也提了，就是打不满。我拿手电一照：排气槽倒是开了，但汇聚到最后一个总排气槽时截面积突然变小——气憋在里面，能打满才见鬼。

这事儿提醒我，模具设计不能只看静态结构，得顺着流体走一遍。现在好多人依赖模流分析软件，但参数设置稍微马虎，结果就偏到姥姥家。比如当量导热系数没修正，凝固模拟的时间节点能差百分之二十。❗

问：一模多腔时，怎么平衡各腔的充填？
答：别信完全对称就能自然平衡。实际上，哪怕流道长度差一毫米，压头损失都不一样。我惯用的笨办法是手工修浇口——先试模，看哪个腔先满，就挫一下对应浇口，硬生生调到同时进料。后来用速度传感器监测充填时序，才告别了‘锉刀调平衡’的原始时代。

消失模？确实是好东西，但别玩脱了

消失模铸造这两年挺火，特别是做复杂内腔的铸件。但我见过太多翻车现场：白模气化不完全，残留碳粉掺在铁水里，铸出来全是光亮碳缺陷。还有人为了赶工期，涂料层没干透就埋箱振动，一振涂料裂了，最后铸件跟蛤蟆皮似的。

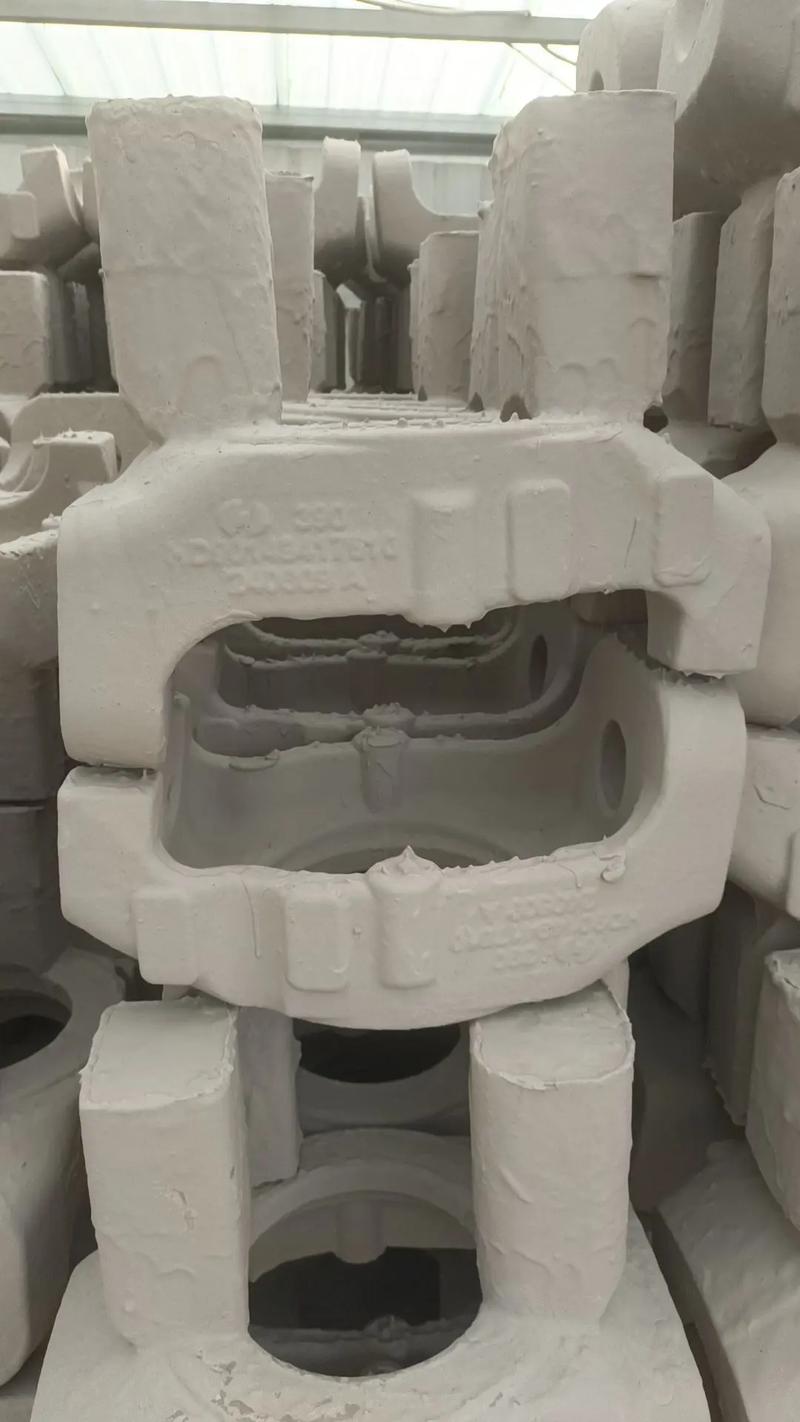

消失模铸造模样簇组型工艺照片

消失模最考验的是变参数的时序控制。从模样密度、涂料透气性到负压度，每个阶段都在变。比如浇注初期要低负压防止涂料层坍塌，主充填时又得拉高负压把气抽走——这个切换点全靠经验，模拟帮不了你太多。

还有个容易被忽略的点：白模的收缩率补偿。普通砂铸放个1%就够了，消失模因为模样本身存在弹性回复，实际收缩补偿量得放大到1.2%~1.5%，否则尺寸偏小。我做过一批泵体，图纸要求公差±0.3mm，第一次成品全小了，发现就是模样收缩补偿没给足。

问：消失模做铝合金好像不太合适？
答：可以，但得特别注意。铝合金浇注温度低，模样气化不充分，容易产生皱皮。我们以前试过预发泡密度更低的EPS，气化快一些，但强度又不够，模样容易变形。后来改成共聚物STMMA，气化温度更低，残留少了很多，不过价格翻倍。总之，铝合金消失模是个取舍——要表面质量就得咬牙上共聚料，要成本就别嫌弃后期打磨量大。

说到这，想起件挺唏嘘的事。有家厂买了进口消失模线，结果因为管理跟不上，白模烘干永远不达标，最后生生把好设备用成了废品生产线。铸造这行就是这样，设备只是底子，细活儿全在人。

砂处理系统：最不起眼的心脏

很少有人聊砂处理，但型砂质量能直接毁掉一切。过去我在一家厂，大件总是粘砂，各种调整涂料配方都没用。后来偷偷测了下型砂的含泥量——好家伙，14%！正常该控制在10%以下。砂系统除尘器坏了大半年，细粉就那么循环着，型砂透气性一塌糊涂。

湿型砂最怕三个指标失控：水分、紧实率、透气性。水分高，气孔；水分低，砂型酥。紧实率要稳在35%~42%，否则造型机再怎么砸，型腔硬度都上不去。我现在的习惯是每班必测四次，还把数据画成曲线图——只要连续三个点飘出上限，马上查加水阀和旧砂温度。✅

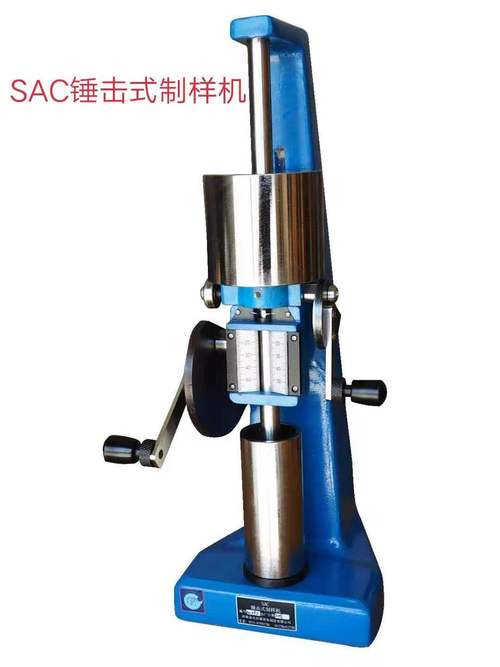

铸造湿型砂紧实率在线检测装置

另外，原砂的角形系数太重要了。角形系数大，树脂加入量就得高，发气量蹭蹭涨。我偏好用海砂，粒形圆润，但运输成本高。内陆厂多用擦洗砂，也不错，就是得留意 SiO2 含量和 pH 值，最好定期送检，别等铸出针孔了才想起来。

很多人不知道，型砂里的死粘土（灼烧减量高）会让热湿拉强度下降，铸型容易在浇注时掉块。我们曾因为旧砂灼烧减量飙到12%，一批缸体全出现砂眼。后来强制排废旧砂、补新砂，只三天就恢复正常。💡

总的来说，铸造就是一门需要不断在问题里打滚的技术。没有哪个参数能独善其身，牵一发而动全身。干了这么多年，我学会最大的本事不是解决问题，而是读信号的提前量——比如浇注时冒口翻腾的样子不对，立马知道要补浇；比如落砂后铸件颜色发暗，十有八九是碳当量高了。这些细碎的感受，才是铸造真正的灵魂。

下次要再有人问我铸造难在哪，我可能会说：难在你永远没法靠一张作业指导书就高枕无忧，得随时准备接招那些不按剧本走的意外。
