一锤下去，火星四溅。

你如果对锻造的印象还停留在这里——说实话，该更新一下了。现在的锻造车间，尤其是搞精密锻造的那些，安静得像个实验室。没有震耳欲聋的噪音，没有满地氧化皮，工人盯着屏幕调参数，机械手上下翻飞……我第一次见到的时候，心里就一个字：绝。

但别误会，传统那套粗犷的热模锻并没消失。大型曲轴、船用连杆，照样得靠万吨压机咣当咣当地砸。这种极端反差，恰恰是锻造这个行当最有意思的地方——一端是极致的暴力美学，另一端是微米级的细腻控制。

热锻？温锻？冷锻？别被名字骗了

外行总喜欢用温度来分类：再结晶温度以上叫热锻，以下叫冷锻，中间那块叫温锻。听起来很干净对吧？实际生产里，根本没人这么死板。选工艺，更像是在成本和性能之间走钢丝。

拿汽车齿轮来说，早些年清一色热模锻，烧到1200℃，金属软得像面团，成型容易啊。但氧化皮厚度能到0.5mm，后续加工量巨大，材料利用率惨不忍睹。后来有人试着把温度降到800℃左右——嗯，就是所谓的温锻——氧化少了，精度上来了，可模具寿命直接腰斩。冷锻精度最高，表面光洁度能和机加工媲美，但变形抗力太大，设备吨位直线上升，小厂根本玩不起。

所以你看，根本没有“最好”的工艺，只有最合适的。上周和一家给特斯拉供转向节毛坯的老板聊天，他原话是：“我现在700℃精整，既不是热也不是冷，你说它算什么？能挣钱就是好锻件。” ——话糙理不糙。

精密锻造生产线机械手抓取锻件

这里插个真实案例。去年有个客户，非要用冷锻打一种铝合金薄壁件，理由是强度高。试模阶段就裂得一塌糊涂。我们建议改温锻，他死活不同意，觉得温度上去晶粒会粗大。结果呢？折腾了三个月，模具费花了二十几万，最后乖乖回到温锻。其实控温控好了，晶粒度根本不是问题。这种固执，在行业里还真不少见……

模具：烧钱的无底洞，还是核心竞争力？

干锻造的都知道，模具成本能占到总成本30%以上。尤其热模锻，模具钢一吨几万到十几万，预热、润滑、冷却，稍有不慎就开裂报废。我见过最夸张的一次，一副H13热锻模，打了不到200件就出现龟裂——后来查出是冷却水道设计不合理，局部温差过大。

但模具也是技术深水区。这几年国内进步很快，像模具表面TD处理（热扩散法碳化物覆层）、激光淬火，能把寿命提高2-3倍。更狠的直接上模具温度场模拟，用有限元分析优化预热路径。你走进那些头部企业的模具车间，检测设备比一些大学实验室都齐活。

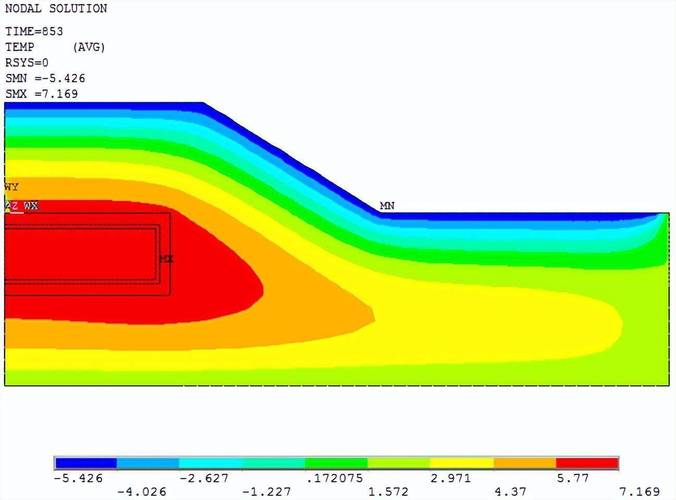

热模锻模具三维温度场仿真彩色云图

不过话说回来，中小厂子哪有这预算？我们公司外协的一家锻坊，老师傅用手背靠近模具估温，误差不超过10℃。这手感，我服。但问题是，等这批老师傅退休了怎么办？数字化已经不是“要不要”的问题，是“能不能活下去”的问题。

问：大型锻件为什么非要热锻，不能冷锻或温锻？

答：主要是变形抗力。大型锻件动辄几百公斤甚至几十吨，冷锻需要的力是天量，现有压机根本做不到。即使能做，模具也承受不了那种压强，会直接崩掉。热锻让金属在高塑性状态下成型，所需力能大幅降低。另外，大锻件通常要焊合内部空隙（比如铸锭缩松），热锻过程中的再结晶和扩散有助于愈合缺陷。冷锻没这效果。不过现在也有局部温锻的尝试，比如大型风电主轴的法兰端，但核心大变形还是得靠热锻。

问：锻造和铸造、机加工比，到底优势在哪？怎么说服客户多花钱选锻件？

问：锻造和铸造、机加工比，到底优势在哪？怎么说服客户多花钱选锻件？

答：这个问题我每年被问不下五十次。一句话：锻造能打碎并重新排列金属的内部晶粒，形成连续的纤维流线。铸造是树枝晶，机加工会切断流线。所以锻件的疲劳强度、冲击韧性比铸件高30%-50%以上。你去看飞机起落架、重载齿轮、高压阀门，全是锻的。至于成本，你得算总账——锻件一次成型，材料利用率高，后续机加工量少，而且寿命长。客户往往只盯毛坯单价，你得把故事讲透：一个锻件齿轮跑50万公里，铸件30万公里就崩齿，算上停机损失，哪个贵？现在新趋势是锻后直接淬火控冷，省掉热处理，成本更低了。说服客户，拿数据砸，拿失效案例吓，保准管用。

智能锻造？别光喊口号

工业4.0的风吹了这么多年，锻造行业真正落地的有多少？数字化车间样板工程不少，但很多是面子活。我参观过一条所谓“全自动精密锻造线”，自动化率95%，但最后一检查，数据根本没闭环——温度、压力采集了，却没人分析，还是靠人工调参。

真正的智能锻造，起码要做到三件事：在线检测尺寸并反馈给压机；模具磨损自动补偿；能耗实时优化。目前能做到第二点的都不多。不过也有亮点，比如江苏有几家做冷镦件的，用视觉系统百分百检测螺纹折叠，速度极快。还有锻造润滑剂自动配比系统，能把石墨用量降低20%，环境友好多了。这些细节的进步，才是行业真实的脉搏。

哎，聊到这儿突然想起件糟心事。去年给一家厂做工艺升级，建议上超声检测在线判废系统，老总嫌贵。结果一批出口法兰漏检了内部裂纹，被退运，赔了六百多万。有些坑，不亲自踩一遍就是不信。

锻造这行当，技术迭代其实不慢，但经验传承和新工具有个断层。年轻人不愿意进车间，老师傅的经验又没法速成。哪天要是能把老师傅的手感量化成算法，那才叫革命。已经有企业在尝试用机器学习预测锻件缺陷了，虽然准确率还在85%徘徊，但方向没错。

最后啰嗦一句：别把锻造只当成“打铁”，它是一切高端装备的骨骼。从天上飞的到海里钻的，筋骨强不强，全看这几锤子。而这几锤子的学问，深着呢。
