说实话，我干模具这行快二十年了，采购、使用、报废，见过的模具钢估计能堆成山。今天不聊虚的，直接说说那些年我踩过的坑，还有现在行业里的一些新门道。

Cr12MoV 真的被神化了吗？

很多小厂一提冷作模具钢，张口就是 Cr12MoV。便宜？确实便宜。好用？看你干什么用。你要是冲个普通冷轧板，1毫米厚，冲次也不高，那它完全够用。✅ 但问题出在——很多人把它当万能药！前两年我们接了批高强度钢板的冲裁模，客户要求刀口寿命至少50万次，我手下工程师为了省成本还是选了 Cr12MoV，结果呢？20万次就崩刃了，修模修到怀疑人生。❗后来换成 DC53，虽然单价贵了差不多一倍，但寿命直接干到80万次，综合算下来反而省了一大笔。这就是典型的只看价格不看性能。

现在的市场，模具钢牌号多得眼花缭乱，但核心还是分三大类：冷作、热作、塑料。你要是搞混了，那就不是效率问题，是直接报废。

冷作模具钢与热作模具钢实物对比

热处理：外协厂那些不肯告诉你的秘密

买了好钢就能出好模具？呵呵。热处理不到位，全白搭。💡 我见过太多例子，同样的 H13 热作钢，经两家热处理厂处理，一家出来硬度正好48-50HRC，用了半年还在正常生产；另一家出来表面硬度挺高，一磨下去发现里面软得像铁，压铸才几百模就塌角了。这区别在哪？淬火冷却速度没控制好，心部没淬透。所以，现在我们都要求热处理厂提供 淬火曲线图 和 金相检测报告，你别嫌麻烦，这是保命符。

说到金相，我最近发现一个有意思的事。粉末冶金模具钢 在高端市场占有率涨得很快，像 ASP23、M390 这些，碳化物分布极其均匀，镜面抛光效果一流。可有些老模具师傅不喜欢——他们觉得磨不动，加工费刀。哈哈，新旧工艺的碰撞就是这样。

QA问答

这里插个 QA，因为这些东西经常有人问。

问：我们厂主要做塑料外壳模具，用 718H 还是 S136？
答：718H 是预硬钢，出厂硬度约33-38HRC，加工后可直接使用，不用热处理，适合对抛光要求不高的常规模具。S136 是耐腐蚀镜面钢，淬火后硬度可达52HRC，适合 PVC 或透明件，抛光后像镜子一样。简单说，如果你做模具有酸性气体溢出（如PVC），一定要用 S136，否则 718H 很快会生锈，费时费力。反之，普通塑料用 718H 性价比高。

问：模具钢的硬度越高越好吗？
答：错！硬度高往往意味着脆性大。冷作模具一般硬度 58-62HRC，热作的 45-50HRC。你如果冲厚板，硬度太高容易裂，反而要适当降低硬度换取韧性。很多新手一上来就追求高硬度，结果模具碎成几块，血的教训。

现在业内流行什么？智能化选材

最近两年，有个趋势挺有意思。不少大厂开始用 模具寿命预测软件，输入工况参数，直接推荐钢种和热处理参数。像瑞典一胜百的 Steel Navigator 或一些国产系统，能结合摩擦学模拟，给你一个性价比最优解。我们去年试了一个项目，选了一个非主流牌号 CALDIE，瑞典产的，抗崩裂性能确实好，成本控制下来比 DC53 还低 15%。说实话，以前靠经验拍脑袋，现在数据说话，服气。

不过话说回来，再好的软件也离不开基础。如果你连模具钢的基本分类——比如 碳素工具钢、高合金钢、高速钢——都搞不清楚，那还是老老实实从淬火回火学起。💪

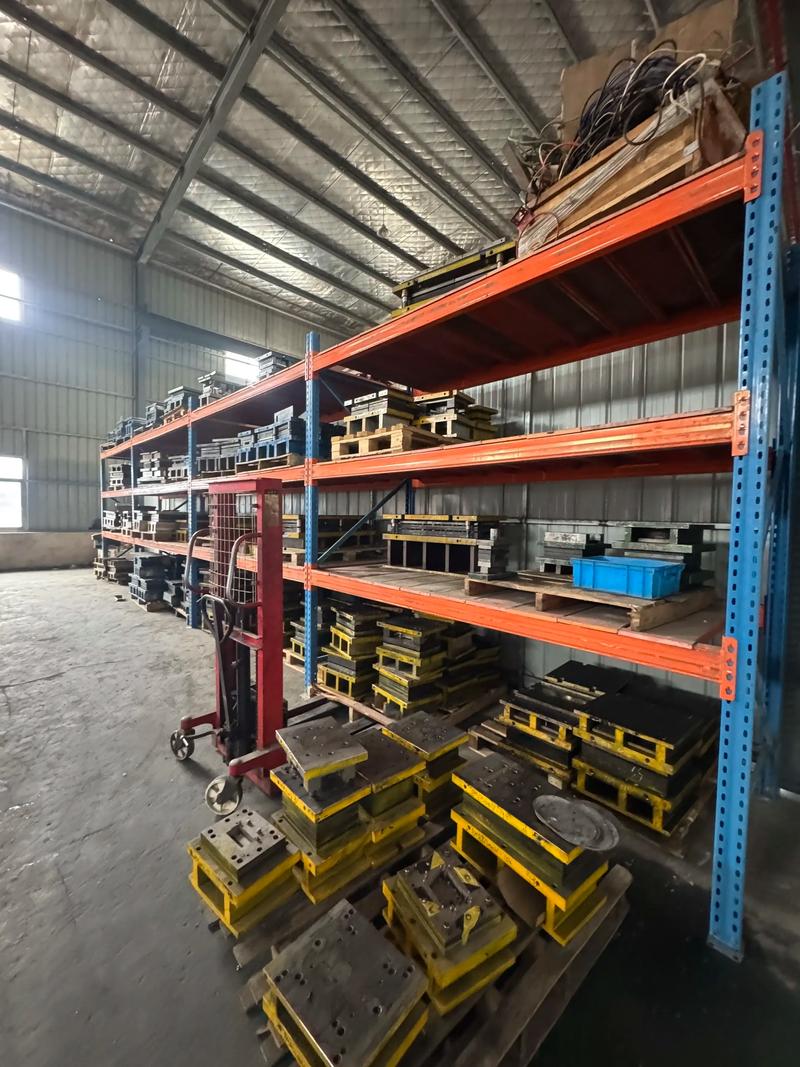

模具钢材仓库堆场实拍

进口 vs 国产：差距到底在哪？

十年前，国产模具钢还被人叫做“铁疙瘩”。但这些年进步确实大。像抚顺特钢的 FS139，对标一胜百的 S136，很多厂反馈抛光性能已经非常接近，价格只有一半。🚀 不过，高端钢种里，粉末钢的国产化还是略逊一筹，碳化物偏析控制不如欧美日。比如做芯片封装模具，要求镜面无瑕，我们还是用奥地利百禄的 M333。国产粉末钢有机会，但需要时间。

还有就是交期。进口钢周期长，动不动两三个月，国产几天就到。所以很多急单只能用国产。把握好钢种特性，别让交期拖累项目。

问：模具钢焊接修补后性能会下降多少？
答：看焊接工艺。现在流行的激光焊，热影响区小，焊后硬度可达基材90%以上，用于修刀口很有效。前提是焊丝要匹配，H13 就要用 H13 的焊丝。普通氩弧焊热输入大，容易退火软化，不推荐。而且焊后最好做去应力回火，否则一用就裂。

最新实践：导热为王？

最新实践：导热为王？

今年在杜塞尔多夫的 K 展上，看到一个挺有意思的趋势——高导热模具钢。传统思路是提高硬度耐磨性，但注塑周期里冷却时间占大头，如果模具钢导热快，能大幅提升效率。博乐新出的 W400 VMR，导热系数比常规钢高30%，我们下半年准备引入试一套深腔注塑模，如果冷却时间真能缩短20%，那省的电费就够再买一套钢了。💸 这就是思维转变：从单纯看寿命到看总拥有成本。
