去年在东莞一家刀具厂，看见地上堆了十几片报废的砂轮。老板苦笑：'参数选错，一上午白干。' 说实话，磨具这东西，看着简单，坑太多了。尤其是刚入行的兄弟，拿起样本就按'常用'下单——不出问题才怪。

我干了二十多年磨削工艺，今天不扯虚的，直接聊几点容易翻车的地方。当然，磨料的选择是根本，但往往被忽略。你磨的是高速钢，还硬用刚玉？那不是闹嘛。

结合剂：别只盯着陶瓷

陶瓷结合剂用得最多，对吧？耐高温、刚性好。可你磨的是薄壁件呢？还用陶瓷，振纹能气得你跺脚。这时候得试树脂结合剂，弹性好，减振。就是寿命短点，但总比废件强。❗

还有橡胶结合剂，抛光镜面辊专用的。你非拿来重负荷磨削，那真是找崩。有次一个学生问我，说砂轮掉块严重，我一听配方——居然是橡胶结合剂用在铸件粗磨，瞬间无语。这种基础错误，其实特别多。

陶瓷结合剂砂轮与树脂结合剂砂轮对比图 磨具

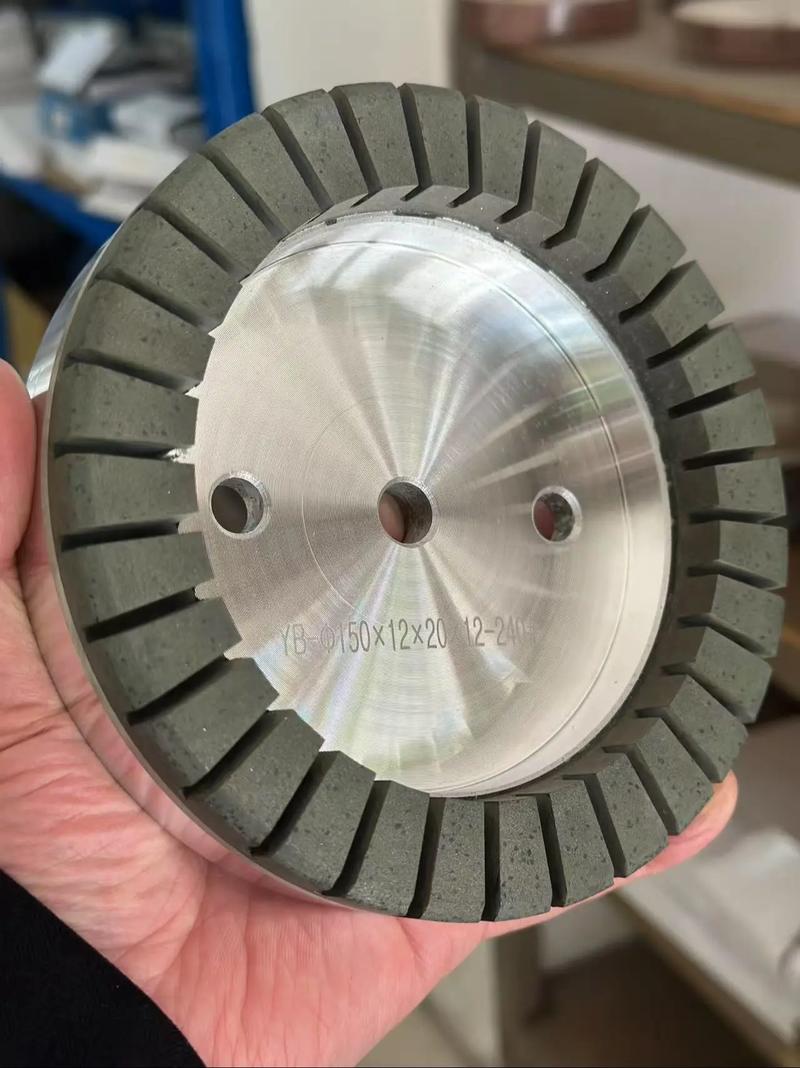

啊对了，金属结合剂在超硬磨具里是霸主。金刚石砂轮、CBN砂轮，基本都用它。这玩意硬到变态，但修整麻烦。电火花修整或者激光修整，成本不低。不过话说回来，磨硬质合金，你不用金属结合剂的金刚石砂轮，效率能差十倍。

硬度与组织：不是越硬越好

常见的误区：砂轮硬度越高越耐磨。完全错。砂轮硬度是指结合剂把磨粒把持住的强度，硬度高意味着磨粒不易脱落。如果你磨软材料，磨粒钝了还掉不下来，摩擦发热，工件烧糊，磨削力飙升——灾难。

反过来，磨淬火钢，砂轮太软，磨粒掉太快，那叫一个费砂轮。所以软材料用硬砂轮，硬材料用软砂轮。这口诀听着矛盾，但干过活的都懂。💡

组织号呢？就是磨粒之间的空隙。你得留出容屑空间。磨铝、铜这些粘的，组织要松，8号以上，否则立马堵死。磨硬钢，组织可以密一点。有次调试一个磨削工序，工件表面总是黑糊糊的，一查是组织太密，冷却液进不去。松开一点，问题立马解决。

QA问答

QA问答

问：我磨一个轴径，粗糙度一直下不来，换了细粒度砂轮也没用，怎么回事？

答：粗糙度不单看粒度，还看修整。金刚石修整笔钝了，出不来锋利形貌，等于用钝刀切肉。另外，冷却液喷嘴对准没有？压力够吗？有些厂喷嘴歪到天上去了，还怪砂轮。还有振动，主轴跳动几个微米都能影响。一项项排查，别总甩锅给磨具。

问：超硬磨具（金刚石/CBN）贵那么多，值不值得上？

答：看批量。你一年磨不了几百件，用普通刚玉砂轮凑合也行。但要是大批量加工硬质合金、淬火钢，CBN砂轮虽然一片几千块，寿命是刚玉的几十倍，算下来单件成本反而低。而且精度保持性好，不用频繁换砂轮、对刀。这账得细算。✅

那些年踩过的修整坑

修整不好，砂轮等于废物。常见怪象：修整参数乱来。比如用金刚石滚轮修整，进给量太大，把金刚石都啃崩了。或者修整速度不匹配，砂轮表面又被磨钝。还有，修整完了不清理，残留的磨粒掉下来划伤工件。这些细节，没人盯着就出鬼。

金刚石滚轮修整砂轮过程 磨具制造

最近几年，激光修整和电火花修整开始普及，特别是金属结合剂超硬磨具。传统方式根本修不动。不过设备投入大，小厂玩不起。这又回到那句话：工艺选择得匹配自己的实力量级。

说到底，磨具是个系统活。材料、结合剂、硬度、组织、修整、冷却、机床精度……一环掉链子，全盘皆输。但悟透了，磨削真的是最可控、最漂亮的精加工方式。没有之一。

别迷信进口，也别死守国产。多试，记录数据。你的车间里，肯定藏着最适合的那一款。
