我见过太多采购拍脑袋买皮料，结果整批货报废。也见过设备买回来吃灰，因为老师傅一上手就摇头。皮革这行，水太深。

有些同行总爱吹「进口皮料天花板」，结果一测摩擦色牢度，干擦三级湿擦直接掉到一级。这能用到工业上？工业皮革不是箱包皮。它要耐磨、耐油、耐撕裂，甚至阻燃。你拿一块汽车座椅革去做输送带，三天开裂。可笑吧？其实每年因此造成数百万损失。说实话，很多自称「技术出身」的销售，连断裂伸长率和撕裂强度的区别都说不清。我特想骂人——这不是害人吗！但冷静下来想，还是信息差。所以今天聊聊那些坑。

真皮？PU？工业场景里水货横行

先看数据。好的铬鞣牛皮撕裂强度能达到6-8 N/mm，而某些回收料做的PU合成革可能连2都不到。但客户压价，有些厂就敢拿二层皮移膜冒充头层。你说崩溃不崩溃？还有一个常识：真皮不等于耐用。比如植被鞣制的牛皮，遇酸碱就水解，很多化工厂的密封皮碗就毁在这上头。PU反而在一些轻载、耐油场合秒杀真皮。可是，你得会选啊。

我见过最离谱的案例：东莞一家机械厂，用高档全粒面小牛皮做振动筛密封条，第三天就烂成絮状。他们技术总工居然不知道振动摩擦会产生高温，真皮直接碳化。最后换了氟硅橡胶涂层的牛皮才解决。血的教训。

工业真皮与PU合成革耐磨对比测试实验

所以，别迷信「真皮」二字。看懂TDS技术数据表才是王道。我甚至教采购两招：一看耐折牢度（常温至少5万次无裂），二看剥离负荷（>30N/3cm）。不够？退货！简单粗暴，但有效。

设备才是暗坑：削匀机、真空干燥机谁懂？

现在都推自动化。可皮革的柔软度、粒面紧实度，全在手感里。我从1998年进厂，削匀机换过三代。意大利的确实好，但二手货翻新骗局多了去。去年帮江苏一家厂调试，买的某品牌通过式挤水机，辊压居然不均匀，差点把整张蓝湿皮碾出折痕。老板脸都绿了。

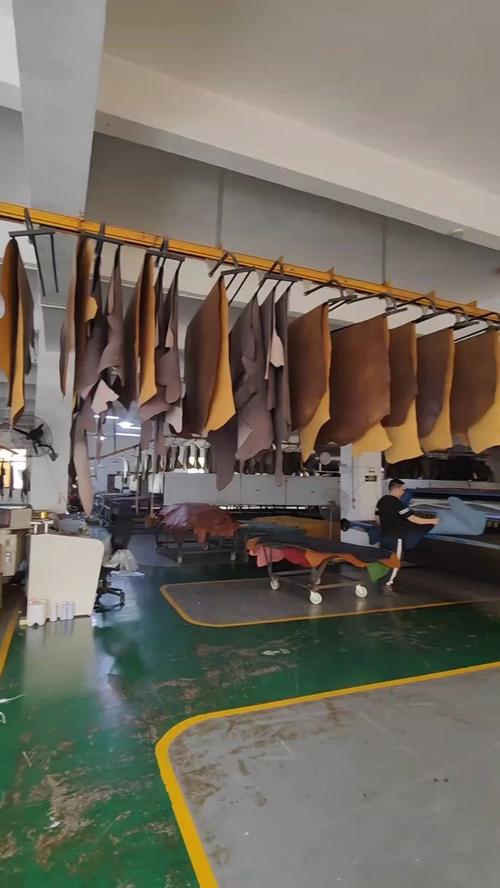

工业皮革削匀机操作实拍车间

其实，设备不是越新越好。关键看辊子真圆度和间隙微调精度。有些老师傅拿塞尺调间隙那才叫绝。智能数控？参数不对照样给你一堆次品。我始终觉得，人机结合才是王道，人工智能替代不了手感。不过也有例外，数控裁床确实香！沙发革套裁，利用率提高5个点，一年省几十万。但机器怕厚薄不匀，来料不好照样给你废。所以前段制革均匀度不解决，智能裁切就是摆设。对吧？

QA问答：你最关心的两个棘手问题

QA问答：你最关心的两个棘手问题

问：怎么快速分辨一张皮是不是重涂饰？
答：很简单，带瓶水，滴一滴在皮面。如果水珠滚来滚去不渗透，表面张力高，那就是厚涂层。还有些厂拿修面皮当全粒面卖，你看毛孔，全粒面毛孔自然不规则，修面皮是压的花纹，看多了就懂了。再不然，弯折一下看涂层裂不裂。经验活，说不清。

问：环保风暴下，鞣制工序还能不能干？
答：能。现在无铬鞣、少铬鞣成熟了。植物鞣剂复鞣也能做到汽车革物性要求。但成本高了20%左右。小型制革厂要么升级要么关停。我见过被关停的老板，那眼神，哎。不过这是趋势，用戊二醛鞣制的白湿皮也不错，主要是不含重金属。就是染色性差一点，服装革还好，汽车革还有距离。还有个突破：酶法脱毛，氨氮削减60%，就是pH控制要精确。未来方向没错，但眼下还得熬。

数字化和环保涂饰：救命还是噱头？

这几年水性涂饰有点火。说实话，早期不耐刮，现在好多了，耐黄变比溶剂型还强。但是！干燥慢，得改造烘道。我上个月测试一款水性聚氨酯，光泽哑度居然做不出天然皮感，还得混点油性调整剂。这不矛盾吗？环保的尽头还是妥协？不过也收到惊喜，有个西班牙水性涂饰剂，做疯马皮风格居然能出变色效果，这让我有点兴奋。也许方向对了。

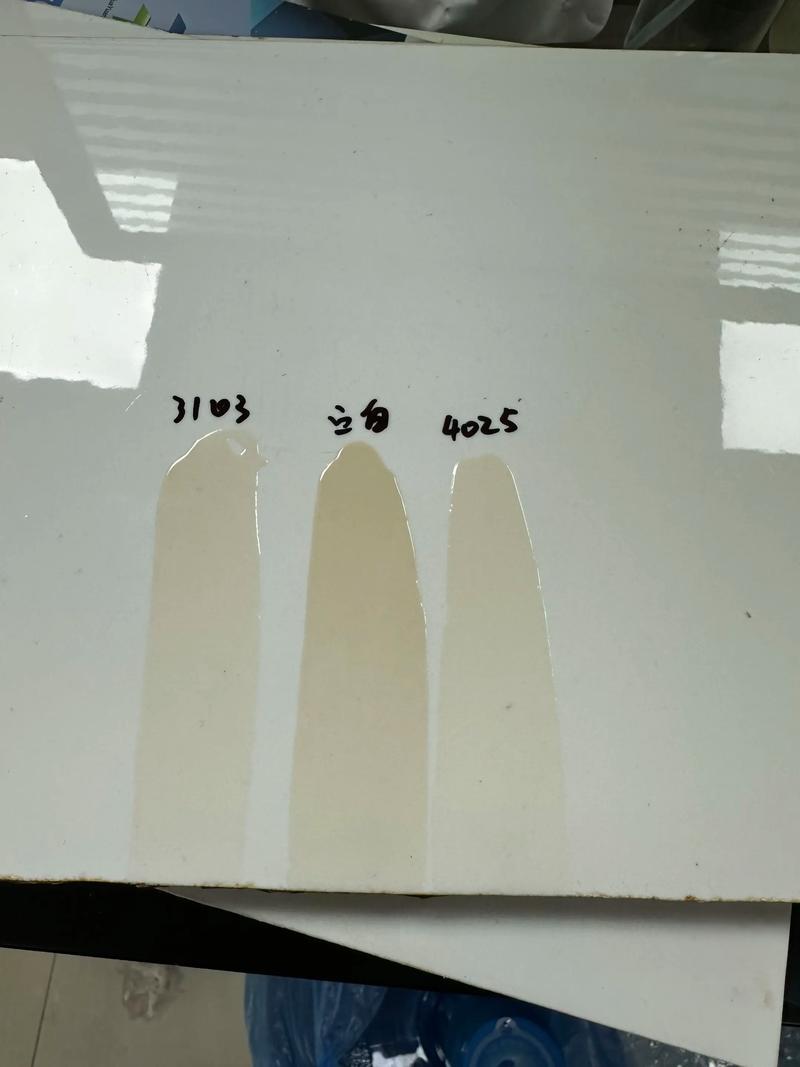

水性涂饰皮革样块耐黄变测试

数控裁床前面提了，再补一句：现在流行3D视觉扫描排料，把一张牛皮的缺陷自动避开，我见过演示，确实牛。但投资回报率对中小厂还是高。除非你接的是汽车内饰切割的外协单。一句话：别跟风，按订单来。

最后吐个槽。如今搞工业皮革的人，年轻人太少了。都去研发合成革、超纤，觉得真皮脏累。其实真皮在高端密封、军工、乐器领域不可替代。我怕再过十年，蓝湿皮分级的老师傅绝后了。那时候，坑更多。
