干了二十年挤出，从PVC管材到医用导管，从单螺杆到三螺杆，我至今记得第一次独立开机时，废料堆得比人还高。车间主任那张脸——算了不提了。今天说的这些，可能有点碎，但每一条都是真金白银换来的。

误区一：螺杆转速越慢越稳定？别天真了

很多老师傅带徒弟，上来就交代“转速打低点，稳”。屁咧。去年我们厂做TPE软管，按老规矩低转速，结果塑化不均，管壁全是晶点。后来被逼急了，直接把转速拉高15%，配合喂料段强制冷却，晶点反而没了。这事儿让我重新反思所谓的经验。转速慢，剪切不够，料在螺槽里只是被推着走，根本没熔融透。特别是加玻纤的料，低速就是灾难。但也不能玩命快——有一回提速太猛，螺杆扭矩直接报警，差点把齿轮箱干废。所以啊，转速得跟温度设定、材料特性联动，它不是孤立参数。

塑料挤出机螺杆严重磨损图片

💡 小技巧：如果你发现挤出量波动大，先别调转速，去看看下料口是不是架桥了。有时候只是料斗里结块，一捅就好。

问：为什么我挤出的管材总是有气泡，像蒸馒头似的？

答：八成是原料烘干不到位，或者排气段真空度不够。我有一次犯浑，尼龙料烘了俩小时就上机，结果一开机，噗噗冒泡，整卷废掉。切记！PA、PET这些，老老实实烘到含水量标准。另外，如果是排气挤出机，检查排气口是否被熔体堵死，那个位置很容易积料，一积就失去排气效果。用铜铲定期清理，别嫌麻烦。

误区二：模具设计是模具厂的事，我们只管开机？

大错特错。十年前，我们接了一批汽车密封条订单，截面特复杂。模具厂给了套模头，流道设计看着挺漂亮，结果一上机，中间流速快，两边慢，制品翘曲得像条蛇。模具厂推脱说我们工艺不对，我们自己调了三天，不行。最后我拿着模流分析报告拍过去，他们才承认压缩段角度给错了。从那以后，我坚持每一个新产品，必须自己用仿真软件跑一遍挤出模具内的熔体流动。现在有些软件能预测离模膨胀和变形，挺好用的。说实话，不懂模具的工艺员，就是半个残废。

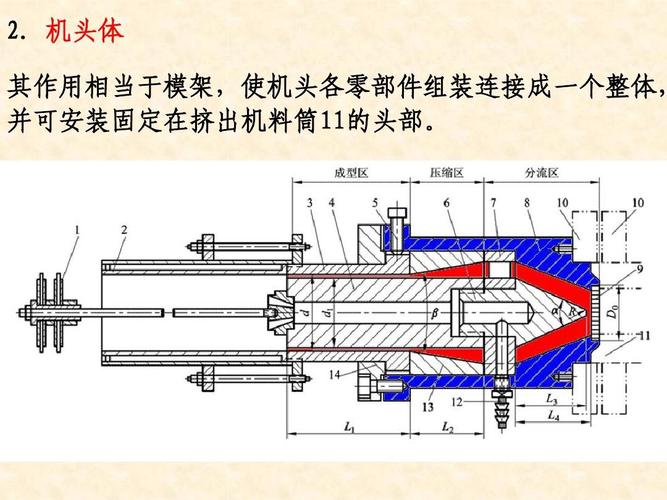

挤出模具模头流道设计示意图

🔧 最近有个趋势：3D打印随形冷却水道镶件，用在定型模上，效率提升出奇明显。我们试了一套，冷却时间缩短20%，关键是不容易堵水路。

问：单螺杆和双螺杆，到底怎么选？时不时就有人问我，是不是双螺杆一定高级。

答：真不一定。如果你只是做普通PVC管或软料造粒，单螺杆足够了，省钱也省维护。双螺杆的强项是混炼和排气，做填充改性、热敏性材料（如硬质PVC、POE）时优势巨大。但我们厂有台65双螺杆，平时根本不开，嫌换螺杆元件太累。所以看你的配方和制品要求。别盲目上双螺杆，省下的投资买台好点的切粒机不香吗？

误区三：工艺定好了就别动，不然越调越乱？

这可能是最害人的观念。我见过一套挤出工艺卡，用了八年没变过，连原料牌号都换了还在用。结果呢？制品尺寸公差逐年飘移，废品率一点点爬升。为啥？设备在老化，螺杆间隙在变化，环境温度一年四季不同。死守着固定参数，等于刻舟求剑。我现在要求每三个月必须重新用DOE实验优化一次关键工艺窗口。尤其是做医疗管材，公差要求±0.05mm，不动态调整是找死。去年夏天，车间温度从28度飙到35度，所有管材外径全偏小，查了半天才发现是真空定径箱水温被动升高了——因为冷却水塔散热跟不上。后来我们给冷却系统装了个变频泵，问题解决。小事？对，但细节就是魔鬼。

❗ 友情提醒：如果你发现熔体压力突然飙升，别犹豫，马上停机查过滤网。八成是网堵了。硬撑的话，螺杆止推轴承可能直接报废，修一次够买好几车滤网。

去年去参观一家做光伏胶膜的企业，他们用挤出复合工艺，线上装了近红外光谱实时监测熔体品质，发现异常自动调整主机转速和模头温度。我当时酸了，心想这得省多少劳动力。现在我们也打算上这套系统，虽然前期投入肉疼，但长期看，成品率和一致性提升是实实在在的。工业数字化这东西，不能赶时髦，但也不能一味排斥。

写了这么多，其实也就说了点皮毛。挤出这行，入门容易精通难。它像揉面，手感很重要，但光有手感不行，得懂材料、懂机械、懂流体，还得有点运气。不过话说回来，当看到一根根漂亮的管材平稳地从牵引机出来，那种治愈感，外行体会不到。好了，不矫情了，去车间溜达一圈，今天新到的挤出机还没验收呢。
