跟塑料中空制品打交道快二十年，最怕听到的问题还是那句—— “师傅，我这瓶子怎么又瘪了？” 说实话，当时我脑子里就闪过无数可能。料温不对？模具排气堵了？吹胀压力没跟上？还是那个新来的操作工又偷懒没调壁厚？吹塑这活儿，看着简单——不就是把熔融的料管塞进模具，吹一口气——嗬，那真是外行看热闹。真正的门道，全藏在细节里。

吹塑，你以为就是“吹气球”？

还真有人这么以为。我前两年带过一个徒弟，本科生，专业就是高分子，第一天站上机台，瞅着挤出机把料管垂下来，“这不就跟吹玻璃一样？”我当时差点一口茶喷出来。基本原理确实像：热塑性塑料熔融成管坯（型坯），放到对开模里，通压缩空气把管坯吹胀贴住模壁，冷却定型，开模取出。但工业上的事儿，从来不是实验室里玩泥巴。 吹塑成型工艺过程连续示意图 你看，光一个型坯的控制就够折腾人。型坯从机头挤出的时候，它自己会往下坠——这叫“垂延”。低熔指的材料还好，碰上流动性强的，筒壁还没合模呢，上端已经变薄得像层纸。于是就有了壁厚控制系统，程序分几十个点实时调整模芯间隙。这玩意儿要是没校好，出来的瓶子，侧壁厚薄不一，轻轻一捏就变形，客户退起货来毫不含糊。❗ 再说气路。不是随便插根气管子就完事。吹针的位置、进气角度、吹胀速度，每一项都能让你刚成型的瓶子瞬间崩溃。有一次车间改造，把吹针预吹时间缩短了0.2秒，结果整批产品的底部中心点移位，全部报废——老板的脸黑了一星期。

料温、压力、时间——这三个冤家

吹塑的工艺窗口，窄起来能让你怀疑人生。拿最普通的HDPE来说，料筒温度设定在170-220℃之间，分区段控制。但实际玩起来，得看当天环境温度、湿度，甚至原料批次的不同。 问：为什么我生产的瓶子总是不饱满，边角处有缺料？ 答：这个问题十有八九出在吹胀压力不够或者模具温度太低。先确认你的空压机输出压力是否稳定在0.6-0.8MPa，如果气路有泄漏，压力掉得快，瓶子还没吹满就定型了。其次，检查模具冷却水温是不是过低——有些厂为了快周期，冷却水开到5℃，模温一低，塑料接触模壁瞬间冷却，根本没机会充分延展。可以试着把水温提到15-20℃，或者在模具表面做局部加热，尤其是远离浇口的角落。当然，还要看看型坯本身的长度够不够，吹胀比控制好，别超过1:2.5。 温度是灵魂。料管温度太高，制品发黄、分解、强度骤降；太低，熔体破裂，表面全是流痕。记得有回接了个药瓶的单子，要求透明度高，用PETG材料，那温控精细到±2℃，否则雾度立即超标。我们换了套PID自整定模块，还加了段静态混合器——效果立竿见影，不过话说回来，成本也蹭蹭涨。 吹塑机加热圈与热电偶安装细节 时间更是微妙。吹塑循环里的每个动作都是争分夺秒：合模、吹气、保压、排气、冷却、开模。冷却时间太长，生产率低，老板不乐意；太短，瓶子脱模后还在收缩，尺寸跑偏。有一阵子我们试图通过加大模具冷却水道流量来缩周期，结果产品内应力大得惊人，堆放没多久就开裂。后来老实了，靠模拟软件做模流分析，重新设计水路，才把周期稳稳降下来。

模具设计的坑，踩过才知道疼

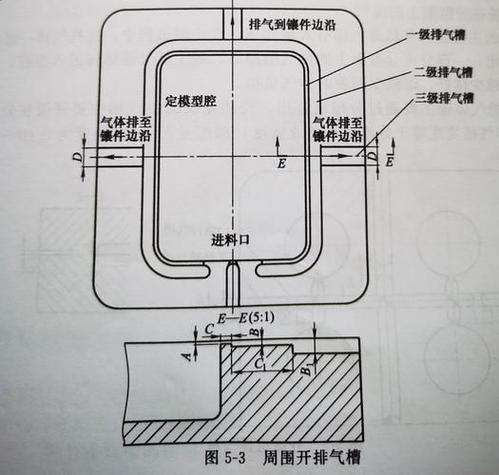

模具是吹塑的半条命。很多新入行的厂子，图便宜找街边模具店，结果吃尽苦头。 排气，排气，排气！重要的事情说三遍都不够。模具分型面上如果没有足够的排气槽，或者槽深没控制好（一般0.02-0.05mm），高压空气被夹在型坯和模腔之间，制品表面立马出现“橘子皮”或烧伤痕迹。我见过最夸张的，一个薄壁容器模具，型腔深处忘记做镶件排气，整片区域都是麻点，最后只能用电火花重新打微孔，一把辛酸泪。 吹塑模具排气槽结构设计图纸 还有模具的切边和余料槽。自动化生产线上，瓶子取出后要自动去飞边，如果切边刃口磨损或设计不合理，毛边残留大，下道灌装线卡瓶没商量。我们曾经因为这个问题被客户罚了二十万，那教训……不提了。现在都用激光淬火强化刃口，定期检查。 问：大型吹塑件（比如200L化工桶）壁厚不均匀，怎么解决？ 答：大型件壁厚控制是难点，主要靠型坯程序控制（PWDS）。预先根据制品剖面形状，在PLC里设定轴向和径向壁厚分布曲线，通过电液伺服阀动态调节模芯间隙。如果设备老旧没有这个功能，可以尝试在模具上做静态变流道设计，但效果有限。另外，大型件经常需要储料式机头，确保一次挤出足够量的熔体，减少型坯下垂影响。还有，吹胀气压要分级，先低压预吹让型坯贴紧不易破，再高压吹足细节。 这几年一个明显趋势是模具材质升级。以前用普通P20，现在越来越多用铍铜做高热传导区域，甚至用3D打印随形水路，冷却效率提升30%以上，而且制品应力更小。就是贵——一套桶模具上百万，小厂真得咬牙。

2024了，别再用老一套了

行业在变，真的。 前阵子去上海橡塑展，全电动吹塑机几乎占了半壁江山。与传统液压机比，省电、安静、洁净，关键是精密控制能力上了一个台阶。伺服电机直接驱动开合模和吹气，位置重复精度能到0.01mm，这对做高端化妆品瓶、医药包装的厂子，诱惑太大。虽然一次性投入高，但三年省下的电费和次品率降低的价值，足够回本。当然，你要是只做低端矿泉水瓶，那是另当别论，那里利润薄得像张纸。 还有一个不得不提：可持续材料和轻量化。欧美已经强制要求再生料比例，我们这边出口单也紧跟。吹塑厂得琢磨怎么在掺入30% PCR（消费后回收料）的情况下，还保持瓶子的跌落强度和清晰度。这逼得我们重新调整工艺，甚至要加氮气保护防止降解。轻量化呢，壁厚减薄10%，跌落测试还得过，没点真功夫不行。我们试验了六套新模具，才把一款酱油瓶克重从62克降到55克，一年省料成本大几十万。💡 最后说个踩过的坑吧。去年上自动化包装线，机械手取件、装袋、码垛，看起来很美。结果瓶子因为静电，在传送带上东倒西歪，机械手抓不稳，报警停线半小时。最后装了离子风棒和加湿器，才驯服了静电。你看，吹塑工厂的进化，从来不是买台机器就完事，都是一个个小问题磨出来的。 所以，别再问“怎么吹个好瓶”这种海问题了。把料温管好，把模具养好，把参数记在本子上而不是脑子里，然后，撑过前三年，你也能跟我一样，淡定地喝着茶，看新来的手忙脚乱。
