干了十年注塑，我最大的感受是——这玩意儿真TM像玄学。

明明参数没变，模具没动，材料也是同一批，突然就给你来一堆废品。缩水、飞边、气泡…看着一堆不合格品，心都凉了半截。说实话，注塑这行，没有点死磕精神根本玩不转。但话说回来，很多问题不是解决不了，而是你根本没往那个方向去想。今天我就把那些老师傅藏着掖着、自己摸索出来的野路子扒一扒，特别是针对那些最让人头疼的缺陷。

缩水：不是料不够，是你以为够了

缩水，也叫凹陷，常见于厚壁区域、加强筋背面。新手第一反应就是加保压、加时间，结果呢？越搞越糟。我就见过一个学徒，把保压时间从2秒干到8秒，缩水没解决，倒是把模具撑得直叫唤。❗保压不是万能的，有时候你得反着来——降低保压，让熔体在模腔内自然收缩时能补料进去。还有就是冷却设计，我遇到过最离谱的缩水，最后是因为运水孔被水垢堵了一半，冷却不均匀导致的。清完水垢，好了。✅ 所以遇到缩水，别埋头调参数，先检查冷却水道流量和模温分布。另外，材料含水量也经常被忽视，PA、PET这些料烘干不到位，缩水率会飘到让你怀疑人生。

问：那到底怎么判断是工艺问题还是模具设计问题引起的缩水？

答：简单粗暴的方法——换料。用同一种料但不同批次，或者换流动性更好的料试试。如果缩水明显改善，多半是材料流动性不足或收缩率大，工艺可以补偿一些。如果换了料还是老样子，甚至换了机台都不行，那就是模具的浇口位置或冷却系统设计有毛病，该改模就得改模，别硬撑。

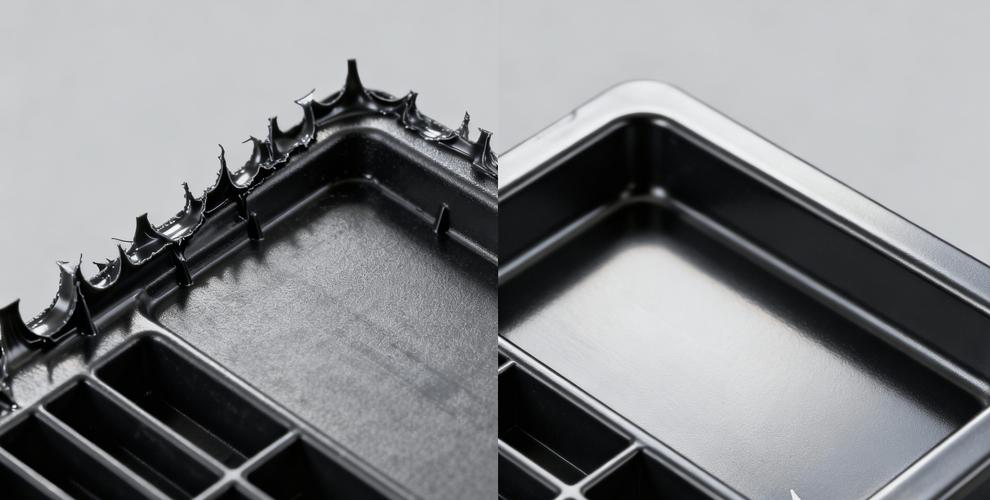

飞边：模温低了？错！

飞边，也叫披锋，就是塑料跑到分型面以外去了。很多人一听飞边，立刻降温度、降注射速度，或者加大锁模力。有时候能蒙对，有时候——尤其是薄壁件——反而更严重。为什么呢？因为熔体黏度太高时，需要更高的注射压力才能充满，压力高了，涨模力就大，反而容易出飞边。模温不是越低越好，适当提高模温，降低熔体黏度，注射压力可以下来，飞边反而消失，神奇吧？💡 还有，模具平行度、机板平行度，这些基础精度如果丢了，你锁模力开再大也没用，飞边从缝隙里挤出来就像挤牙膏一样稳定。所以，定期打表检查哥林柱和模板平行度，不是说着玩的。

问：薄壁产品和厚壁产品处理飞边的方式有区别吗？

答：区别大了。薄壁产品，充模速度是关键，往往需要高速注射，这时飞边通常是因为模具刚性不够或锁模力不足，优先加大锁模力，或者检查模具是否变形。厚壁产品则相反，保压和后收缩阶段容易出现飞边，这时要精调保压切换点和多段保压，甚至可以用微小的倒索防延展。而且，排气槽的深度和宽度要严格控制，特别是流动性好的料，比如PP、PE，排气槽深度超过0.02mm就可能出飞边，这需要很精细的模具加工。

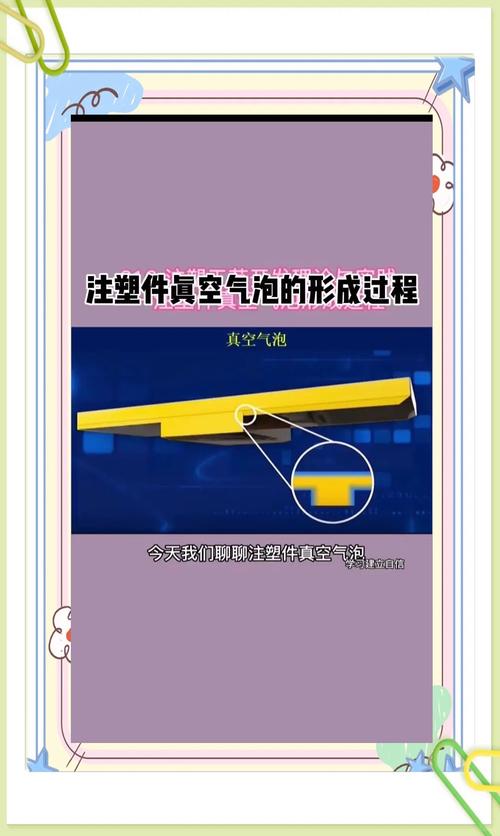

气泡和真空泡：一对孪生兄弟，病因完全不同

很多人分不清气泡和真空泡，其实很简单：气泡是裹进去的气体，真空泡是收缩拉出来的空洞。气泡一般位于制品表面或内部，形状圆，切开有时有气味；真空泡多在厚壁中心，是长条或真空隙。气泡的来源可能是料湿、背压太小、螺杆转速太快、或者模具排气不良。有一次，我们做PC透镜，老是内部有气泡，最后发现是料筒温度设置得奇形怪状，第三段温度比第二段低了10度，熔体裹气。调整温度分布，气泡消失。✅ 所以处理气泡，先烘料到位，然后调背压（适当加大），降螺杆转速，检查排气槽是否堵塞。而真空泡，那纯粹是补缩不够，延长保压时间或加大保压压力，但要小心应力增大，搞不好产品就脆断。❗ 有时候，在厚壁处增加局部冷却，或者发泡工艺，才是根本解决方法。

问：怎么快速判断气泡是空气还是分解气体？

答：用针烧红刺破气泡，闻味道。如果是空气，基本没味；如果是分解气，会有焦味、刺激性气味，那可能料筒温度过高、停留时间过长，材料降解了。另外，看位置：浇口附近的气泡，往往是射嘴进气或材料回吸、缓冲垫太小；远离浇口的气泡，多是排气不良。

说实话，调试这些缺陷，最怕的就是不动脑子瞎调。我见过太多调机员，从头到尾只会改温度、压力、速度，从不看模具图纸，不了解流道设计，也不知道材料到底适合什么参数范围。做注塑，工艺和模具两手都要硬，还得懂点材料学，才能少走弯路。这些年，我算是明白了——机器不会骗人，骗人的永远是人的想当然。所以啊，每当我遇到奇葩缺陷时，先停一停，问问自己：假设一切参数都合理，那最不可能出错的地方会不会出错？往往答案就在那里。
