前几天跟一个做风投的朋友聊天，他愁眉苦脸——投的几个芯片设计公司，流片回来良率直接腰斩。我问他哪个环节出的问题，他说：工艺那边一口咬定是设计没考虑DFM，设计团队又甩锅给Fab厂的参数飘移。得，又是罗生门。说实话，半导体这行当，从沙子到成品芯片，中间要过几百道工序，随便哪道出点幺蛾子，几千万就打了水漂。 光刻机被吹得神乎其神，可你以为有了EUV就万事大吉？太天真了。

半导体晶圆厂无尘室光刻机集群

沙子变黄金？前端工艺的玄学

拉单晶硅这事儿，听着简单——把多晶硅熔了，慢慢拉出一根单晶棒。但实际呢？一根12英寸的晶棒，要求纯度99.9999999%以上，位错密度几乎为零。炉子里的热场稍微不均匀，一整根就废了。更崩溃的是切片，金刚线切割，几百微米厚的硅片，翘曲度要控制在微米级。哦对了，还有那个要命的光刻胶——日本JSR、东京应化这几家，掐着全球的脖子，一断供Fab厂直接停产。你以为就这？再往后，蚀刻、离子注入、薄膜沉积……每个步骤都是精确到原子层的控制。现在最先进的3nm工艺，晶体管栅极长度也就十几个原子排排坐，一个原子的偏差就可能让漏电流暴增。真是跟上帝掷骰子的游戏。

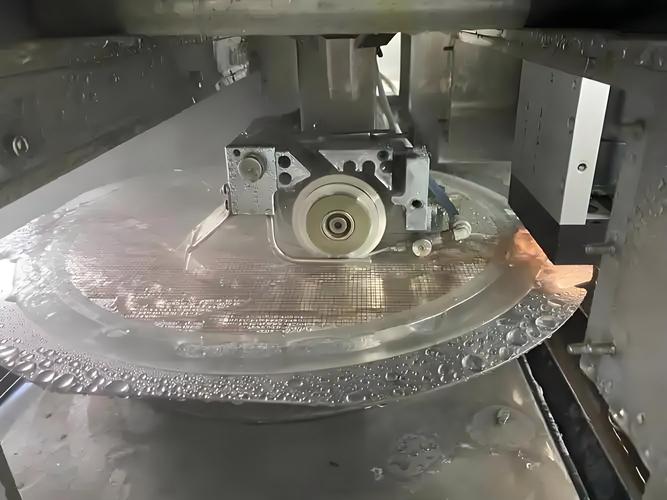

硅晶圆切割金刚线加工过程

封装：从‘后娘养的’到先进封装大逆袭

封装：从‘后娘养的’到先进封装大逆袭

以前搞半导体的，谁看得上封装啊？不就是把裸芯片放到基板上，打线，封个塑料壳子嘛。可现在呢？摩尔定律快走到头了，2.5D/3D封装、Chiplet、Foveros……这些词热得发烫。 说白了，就是把几个不同工艺的小芯片像乐高一样拼在一起，用高密度互连搭积木。台积电的CoWoS封装，产能挤爆，英伟达的H100就靠它。但先进封装有多难？你想想，要把GPU和HBM内存通过硅中介层连起来，几万个微凸点，对准精度要小于1微米，还要保证散热——发热密度比电熨斗还高。一口老血。国内长电科技、通富微电也在猛追，不过差距还是肉眼可见。我前阵子去一家封装厂，看到他们正在搞晶圆级封装的线，几台进口设备调试了小半年，稳定性还是不行。唉，设备和材料啊，永远是真·卡脖子。

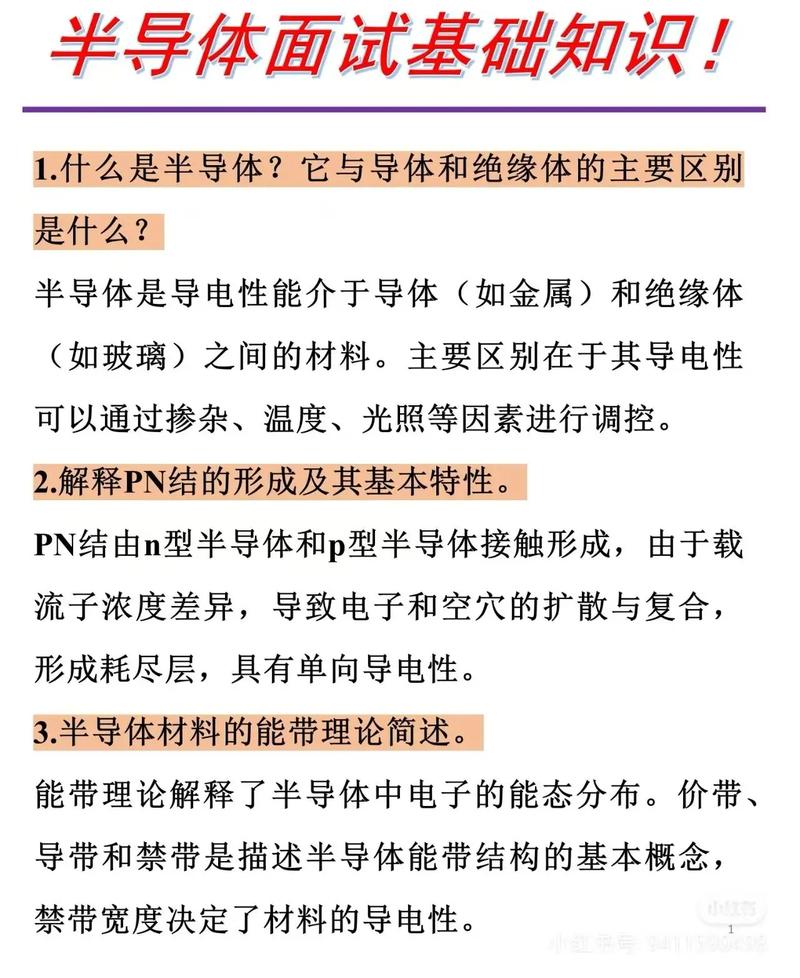

QA环节：搞半导体的人最常被问到的几个问题

QA环节：搞半导体的人最常被问到的几个问题

问：美国制裁对中国半导体影响到底多大？
答：影响是全方位的，但也不是立马完蛋那种。EDA工具受限，先进工艺没法设计；设备端，ASML的EUV光刻机肯定买不着，DUV也开始受限；还有材料，光刻胶、高纯化学品这些国产化率还很低。不过国产替代的进展比想象中快，比如华为的麒麟9000S，虽然良率和成本还是问题，但至少有了。而且成熟制程我们并不弱——28nm以上的产能，中国占全球30%以上。所以不是一片黑暗，得熬，得砸钱，得有人才。

问：现在上车半导体股票是不是好时机？
答：哈哈哈，这问题危险。我只聊行业，不荐股（合规脸）。但可以给个观察角度：看设备厂商的订单，尤其是国产刻蚀机、薄膜沉积设备，北方华创、中微公司这些。他们的业绩能反映国内Fab厂扩产的疯狂程度。另外，碳化硅（SiC）赛道现在卷得厉害，新能源车带火了一堆做衬底和外延的。但投资有风险，半导体周期属性太强，涨起来疯，跌起来也不要命。 别看着涨价就冲进去。

设备与材料：那些你看不见的耗材才是印钞机

设备与材料：那些你看不见的耗材才是印钞机

光刻机占芯片制造设备支出的20%左右，但还有很多“小东西”贵得离谱。就拿高纯石英坩埚来说，拉单晶硅用的消耗品，一个好几万人民币，几百小时就得换。全球主要供应商是德国贺利氏和日本信越，纯度差一点就会污染熔硅。还有CMP抛光垫和抛光液，陶氏化学占据垄断地位，一片垫子几千美金，磨完一定片数就得扔。我认识一个在Fab厂做采购的哥们，天天求着供应商发货——交期从4周拖到8周，价格还涨了30%。他跟我吐槽：“我们这行，就是高级民工，赚着卖白菜的钱，操着卖白粉的心。” 确实，半导体制造，说是高科技，其实也是苦力活。建一座12英寸厂，动辄百亿美金，折旧费用压死人。而且工艺窗口窄得像走钢丝，良率提升一点点，都是无数工程师秃头熬夜换来的。

最后说个有意思的事儿。最近国内疯狂建设晶圆厂，设备安装和调试人才极度短缺。有经验的翻几倍工资挖人，连台积电退休的老工程师都被请出山。这场半导体大跃进，到底会泡沫破裂还是真的实现自主？我不知道。但有一点很明确：没有捷径，只有把每个细节做到极致。 共勉吧。
