那天在车间，新来的小伙子拿着管结构胶问我：‘这东西能粘住铁？’我差点笑出来，不是笑他无知，是想起十年前的自己——也是这么天真。胶粘剂，在工业圈混久了都明白，它根本不是什么‘胶水’，它是化工、力学、工艺揉在一起的硬骨头。选错一次，赔的可不只是材料钱。

粘得住，不一定粘得久

设计图纸上标注‘粘接’，你以为简单？实际工况分分钟教你做人。温度一高，环氧树脂可能软化；沾了点油，丙烯酸酯的强度就崩。我见过最离谱的事：某厂用聚氨酯胶粘传送带接头，省了螺栓钱，结果夏天高温，整条线停机——胶层蠕变，皮带跑了。损失？几十万。 选胶就是选化学。环氧树脂硬但脆，聚氨酯软但怕水，有机硅耐温但强度差。你得上天平称一称，到底牺牲哪头。说实话，没完美配方，只有合适的妥协。 工业机器人自动涂胶生产线 对了，还有固化工艺。室温固化慢，你急？加热啊。但热应力一上来，内应力能把金属件拉变形。低温固化胶？配方里加的东西可能让耐候性打折。一堆破事儿。

那些年我踩过的选型天坑

那些年我踩过的选型天坑 不是吐槽，是真金白银换来的教训。有一次做户外设备，用了一种丙烯酸结构胶，宣传册写着‘耐紫外线极佳’。结果呢？半年后胶层粉化，手一捻就掉渣。后来才查到，那款胶的紫外吸收剂只加了基础量，根本扛不住高原的强辐射！ 还有次，客户指定用某进口品牌的导热胶，单价高得离谱。我们投机取巧，换了个国产替代，参数全对标。用了两周，芯片过热停机。拆开一看，胶层有微孔——填料分散不均匀。国产那家直接把碳酸钙当氧化铝用，导热系数虚标！参数表？信一半都嫌多。 问：结构胶和普通瞬干胶到底差在哪儿？为什么价格差几十倍？ 答：很多新手以为‘粘得牢’就是好胶，肤浅！瞬干胶主要靠氰基丙烯酸酯单体快速聚合，形成线型分子链，抗冲击一塌糊涂。结构胶一般是环氧、丙烯酸或聚氨酯改性，固化后形成三维网状交联结构，剪切强度能到20-30MPa，跟点焊媲美。关键区别是：结构胶能承受动态载荷，韧性好；瞬干胶脆，一折就断。还有个冷知识：瞬干胶怕潮，但固化又需要湿气——矛盾吧？所以工业上，承载结构件绝对不用瞬干胶，除非你打算让工人天天提心吊胆。

自动化的坑，填了又挖

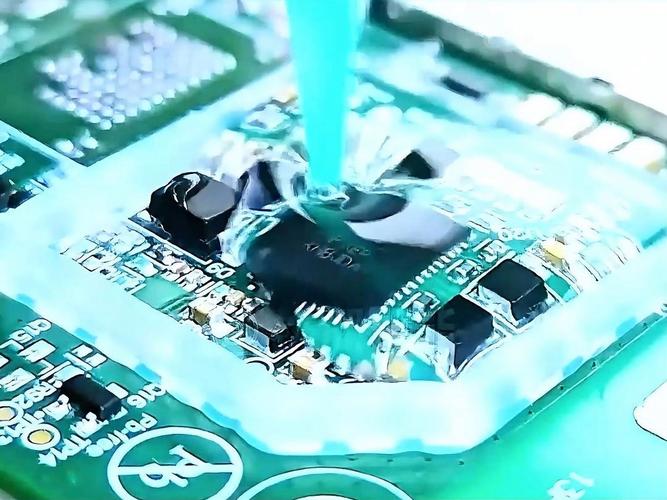

现在搞智能制造，涂胶工艺人手都换成机械臂了。精准？是。效率？高。但新毛病一堆。胶粘剂的流变特性，机器人可不懂。上次调机，胶水黏度随温度变化，早上打得完美，中午晒了太阳，胶液变稀到处流挂。得，加恒温系统吧，成本又上去了。 点胶阀也是重灾区。用压电喷射阀对付高填料胶，三个月换一次喷嘴，钱啊！还有，真空脱泡没做好，气泡在胶液里藏着，固化后应力集中，迟早开裂。这些细节，软件模拟不出来，全靠经验试错。 电子元器件精密点胶工艺细节 问：都说聚氨酯胶环保，为什么工业上不像环氧那样普及？ 答：环保是好，但聚氨酯的耐化学介质性真不如环氧。在化工厂附近，环氧能扛个三五年，聚氨酯一年就发硬变脆。聚氨酯对水分敏感，空气中湿度一高，固化时容易起泡。存储要求还苛刻——开封后得氮气保护，否则预聚体跟湿气反应，整桶报废。你说车间工人哪有这耐心？反过来，环氧双组分一混就能用，皮实。工业要的是可靠，不是概念。 对了，最近搞柔性电子，试了种UV固化丙烯酸压敏胶，粘PET膜透光率99%，超惊喜！但耐黄变还是软肋，户外用三年就发黄。研发说加受阻胺光稳定剂能改善，原料贵得肝颤。所以啊，技术永远在妥协。 说句心里话，干这行越久，越觉得选胶粘剂像谈恋爱——参数匹配只是入场券，合不合适得处过才知道。小批量验证一定要做，加速老化测试不能省，别信销售那张嘴。 最后留个彩蛋：如果你遇到低温环境（-40℃）还要柔韧的粘接需求，试试环氧-聚氨酯互穿网络体系，比纯环氧强出十条街。当然，成本也能让你心凉半截。欢迎来杠。
