选涂料这事，有时候真让人血压飙升。前几天去一个化工厂项目现场，甲方指着起泡脱落的涂层骂街，一查施工记录，喷砂除锈居然只做到 Sa1 级——糊弄鬼呢。腐蚀环境判断错误，后续花再多钱也是打水漂。今天不聊虚的，直接扒皮那些行业里常见的错误姿势。

选涂料，先看腐蚀环境，别瞎跟风

见过太多人上来就问：“有没有便宜又耐久的涂料？” 我一般直接泼冷水：先搞清楚你们厂区的大气腐蚀等级再说。ISO 12944 把环境分得明明白白，C4 以上就必须用重防腐体系，可很多内陆机械厂觉得“我们这不靠海”，结果选了普通醇酸漆，两年不到锈成渣。 沿海化工厂钢结构严重腐蚀案例 去年一个做风电塔筒的客户，贪图成本，底漆用了廉价的铁红防锈漆，不到半年焊缝处全红了。其实 富锌底漆的牺牲阳极保护效果 在这种场景才是刚需，省那点钱，后面来回返工的成本十倍不止。当然，富锌也不是万能灵药——环氧富锌在酸性环境中表现拉胯，这时候得换成硅酸乙酯无机富锌。可话说回来，无机富锌对表面处理要求苛刻得要命，Sa2.5 级那都是底线。唉，一入防腐深似海。

环氧、聚氨酯、富锌…到底怎么搭？

环氧、聚氨酯、富锌…到底怎么搭？ 涂层体系配套，说起来简单，做起来全是细节坑。最常见的组合：环氧富锌底漆 + 环氧云铁中间漆 + 脂肪族聚氨酯面漆。这个搭配耐候、耐化学品都不错，用在钢结构桥梁、储罐外壁都很稳。但如果是浸水环境呢？比如污水池内壁，聚氨酯长期浸泡会起泡，得换无溶剂环氧涂料或者玻璃鳞片胶泥。 问：环氧富锌底漆+环氧云铁中间漆+脂肪族聚氨酯面漆，这个配套万能吗？ 答：万能个鬼！它在户外大气环境确实优秀，但要是接触强溶剂或高温（超过 120℃），面漆分分钟失光变色。而且如果底材处理不到位，富锌底漆附着力直接归零。我还遇到过客户把环氧富锌用在镀锌件上，不先扫砂处理，结果大片剥落——那是真·芭比 Q 了。另外注意，环氧类涂料普遍不耐紫外线，面漆必须能遮光，脂肪族聚氨酯的保色性比芳香族强太多，别为了省钱选错。

施工环节的幺蛾子，比涂料本身更多

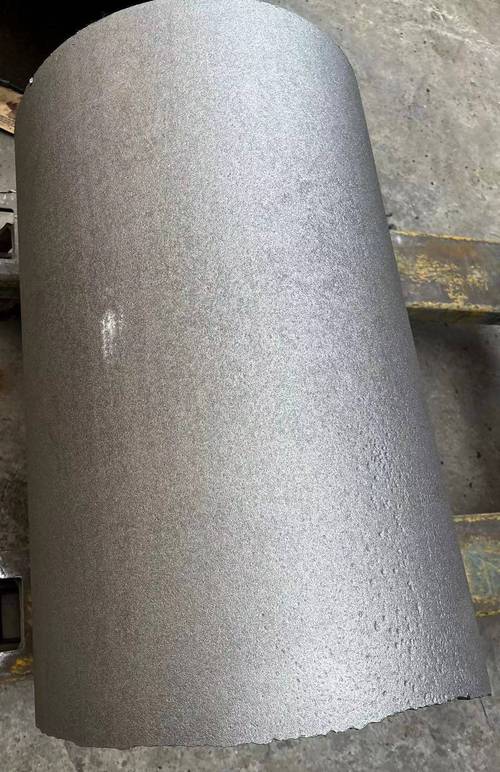

我敢说，现场 70% 的涂层失效都是施工不当闹的。最常见的问题：表面处理偷工。喷砂除锈不彻底，油污、焊渣不清理，涂层等于贴在定时炸弹上。还有环境条件——湿度大于 85% 还强行施工，钢板表面都有水膜了，环氧涂层固化后肯定起泡，厉害的直接大面积脱层。 钢材表面喷砂除锈 Sa2.5 等级对比样板 今年初一个储罐内防腐项目，施工队赶工期，底漆没干透就滚涂下一道，结果溶剂滞留，涂层表面全是针孔，最后整个罐体内部返工，磨掉重做。说实话，看着都心疼。另外，冬天低温施工，很多人不用低温固化型涂料，普通环氧在 5℃ 以下反应极慢，最终硬度上不来。 问：为啥我的涂层起泡？针孔密密麻麻？ 答：起泡通常三个原因：底材表面有可溶性盐分（喷砂后没把粉尘清理干净），遇水汽渗透压导致起泡；或者涂层间附着力差，层间剥离；再就是涂装时雾化不好，裹进空气。针孔更常见，要么是涂料粘度太高没调好，要么是一次性喷涂太厚，表干太快，里面溶剂出不来。记住：高压无气喷涂的喷嘴选择和稀释比例绝对不能瞎整。 现在好多企业开始上水性防腐涂料，环保要求逼的。但水性漆对温湿度更敏感，闪锈问题不解决，性能差一大截。我其实挺推荐在 C3 及以下环境用高固含低 VOC 的环氧漆，施工宽容度比水性好，防腐也不赖。 工业涂料这行，更新是真快。像石墨烯改性防腐涂料，实验室数据天花乱坠，实际工程应用还不多，成本也高。但趋势在那，环保高压下，溶剂型涂料迟早收缩，粉末涂料在金属构件上已经杀疯了——零 VOC，耐候还好。只不过眼下，选涂料真得自己长个心眼，别听销售吹得天花乱坠，样品测试、现场工况模拟一个都不能少。脚踏实地，比啥都强。
