干铸造这行十年了。说实话，每次看到新人一脸天真地问‘铸造不就是把铁水倒进模子里吗？’我都想笑——真那么简单，我这一脑袋白头发哪儿来的？!

工艺选错，半年白干

去年有个客户，非要上自动线做小批量球铁件。我劝了三次——砂型手工造型完全够了——他不听。结果呢？模具费砸进去二十万，一件成品没出来。不是气孔就是夹砂。

铸造车间砂型铸造造型场景

所以啊，选工艺得像挑老婆，光看外表不行，还得合得来。砂型铸造便宜，但表面糙；熔模铸造精度高，可成本能贵上十倍；压铸件漂亮，但只适合大批量有色金属。你的订单量、材质、精度要求，那都是秤砣。

缺陷，永远的痛

问：为什么我的灰铁件老是缩松？冒口加了也没用？

答：缩松这事儿，十个铸造老板九个头疼。你以为是冒口不够大？其实往往是因为浇注温度太高，或者铸件结构壁厚差太大。铁水凝固从薄的地方开始，厚的地方补缩跟不上，就形成微小的缩孔。我的绝招：把浇注温度降个30度试试，再不行就改浇注系统，让厚大部位靠近冒口。记住，铁水不是倒进去就完，得让它‘顺序凝固’。

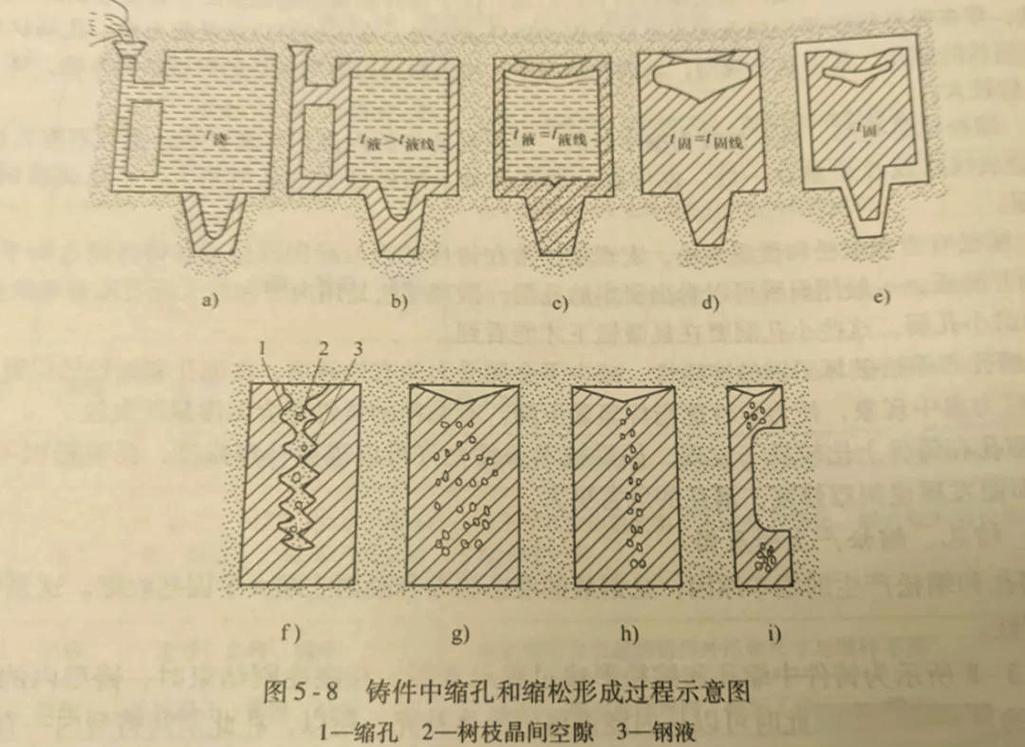

铸件内部缩松缺陷剖面图

问：砂型铸造和精密铸造，到底怎么选？成本差多少？

答：简单说，砂型铸造适合大件、单件小批，精密铸造适合小件、复杂、大批量。比如一个巴掌大的不锈钢零件，精密铸造可能几块钱一个，砂型铸造模具费都回不来。但你要是做个几吨重的机床床身，精密铸造？开什么玩笑，砂型一箱搞定。不过现在也有变态的方法——3D打印砂型，省了模具钱，灵活得一批。

3D打印，革了谁的命？

前年去德国GIFA展，看到展会上一堆3D打印的砂型和蜡模。说实话，当时觉得这玩意儿离我们还远——太贵。可这才两年，国内已经有厂用喷墨打印砂型做缸体铸件了！

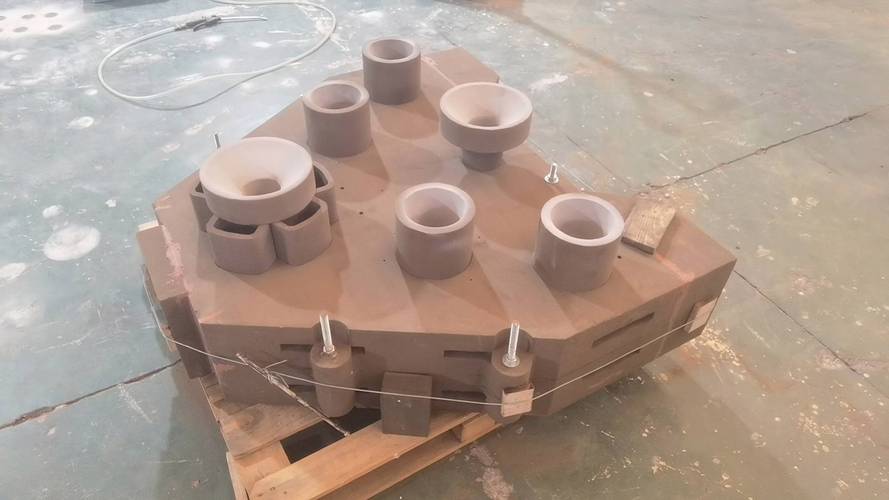

3D打印砂型铸造模具展示

它牛逼在哪？不用开模具。复杂的内腔，传统得十几块芯子拼，3D打印一次成型。我在一家工厂见过他们打出来的液压阀体砂型，流道光滑得跟抹了油似的，铸出来加工量少一半。当然，成本还是高，但时间省了。打样、小批量、改设计，简直神器。

熔炼：看不见的坑最多

很多人以为熔炼就是化铁水，温度到了就好。扯！我曾经为了调一个HT300的成分配比，半个月没睡好觉。碳当量、硅碳比、锰硫比……稍微差一点，强度就不行。还有炉料管理——生铁、废钢、回炉料，比例乱了，铸件能有一堆白口。更别提孕育处理，时间没掐准，瞬间全废。

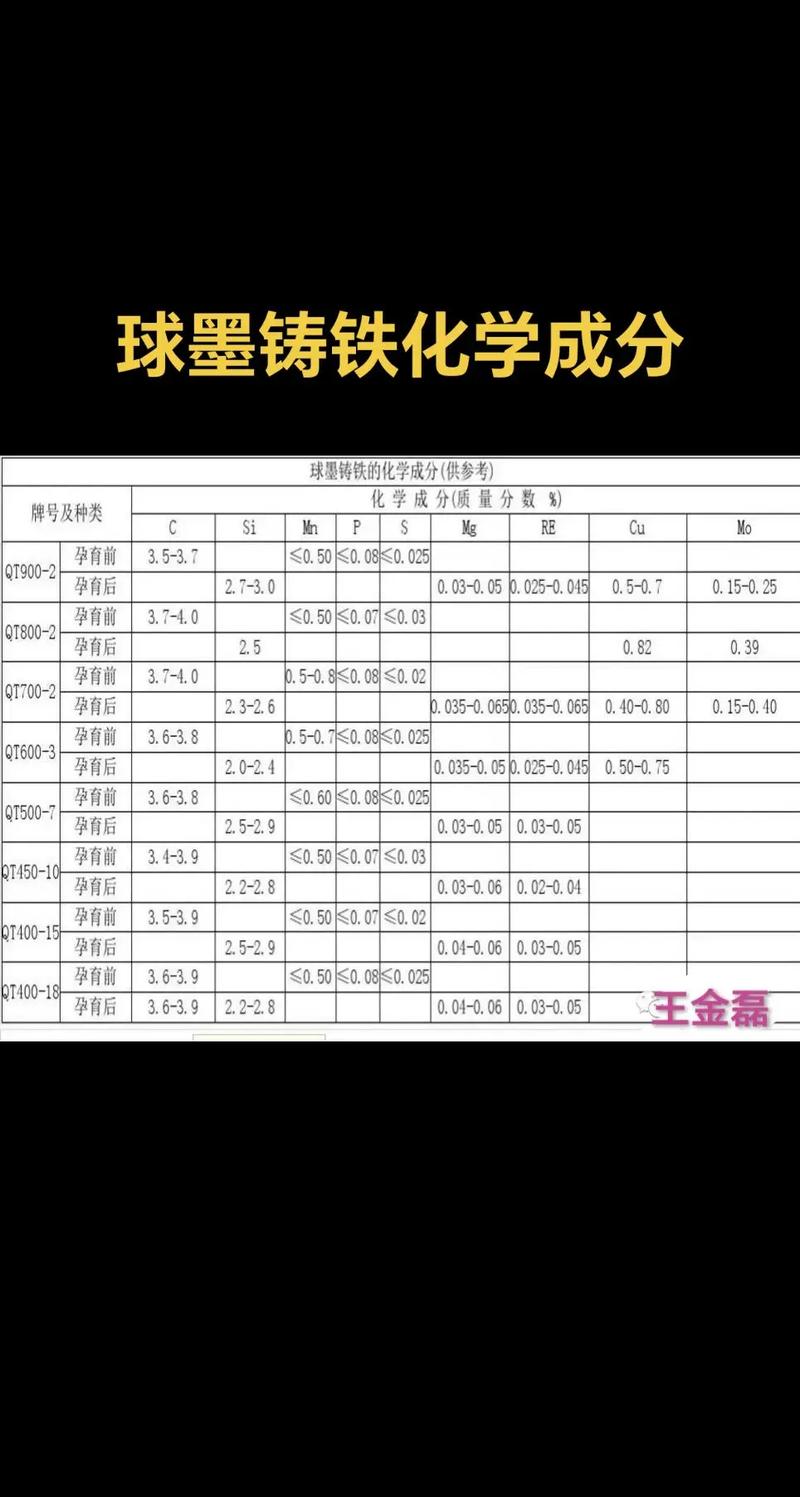

前两天，一个徒弟问我：‘师傅，球铁球化率老上不去。’我一听就知道——又是一个没做好脱硫的。镁残量、稀土镁合金的加入方式、反应时间……每个细节都咔喉。铸造的学问，全在细节里。

铸造熔炼炉前检测铁水成分

热处理，别不当回事

很多小厂，铸件出来就卖，热处理能省则省。结果呢？客户加工完一淬火，变形了！要不就是硬度不均。其实，铸态毛坯往往有内应力，必须去应力退火。合金钢铸件还要正火、调质。你省这几毛钱电费，后头索赔能让你哭。

我一般要求，所有结构件，不管客户要不要求，至少做一次去应力。这是底线。有次给风电轮毂做热处理，因为装炉方式不对，铸件蹿热，中间和边上硬度差5个HB。5个啊！客户就不收了。血的教训，现在我都把它刻在车间墙上。

问：铸件焊补可以修复缺陷吗？

答：可以，但悠着点。小缺陷，非加工面，焊补一下没问题。但如果加工面、密封面，焊补后硬度会变，还可能产生裂纹。特别是球铁件，焊补后容易白口。我们一般规定：重要件，加工面缺陷超过一定深度，直接报废。别存侥幸心理，晚上睡不着觉的。
