二极管技术与应用

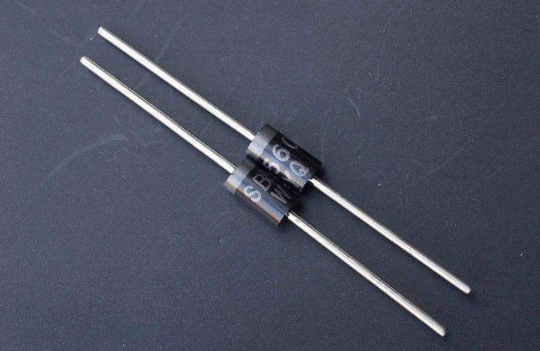

二极管作为半导体器件的基石,是电子电路中最基础的元件之一。这种双端器件以单向导电特性为核心功能,在电路设计中承担着整流、保护、稳压等重要职责。其核心特性体现在三个方面:

  1. 单向导通性:正向偏置时导通(压降0.2-0.7V),反向偏置时截止
  2. 非线性特性:电流-电压关系呈指数曲线变化
  3. 快速响应:开关时间可达纳秒级(如1N4148反向恢复时间4ns)

根据国际标准,二极管主要参数包括:最大正向电流(IF)、反向击穿电压(VR)、结电容(Cj)等。例如1N4007的参数为:IF=1A,VR=1000V,Cj=15pF。

二极管技术与应用

工作原理与结构解析

1. PN结形成原理

  • 材料制备:在单晶硅基片上,通过扩散工艺分别形成P型(掺硼)和N型(掺磷)半导体
  • 耗尽层建立:P区空穴与N区电子在交界面复合,形成厚度约1μm的势垒区
  • 势垒电压:硅材料约0.7V,锗材料约0.3V

2. 导通机制

  • 正向偏置:外部电压>势垒电压时,耗尽层变薄,载流子扩散形成电流
  • 反向偏置:耗尽层增厚,仅有微安级漏电流(<1μA)
  • 击穿现象:雪崩击穿(VR>6V)或齐纳击穿(VR<5V)时反向电流激增

3. 伏安特性曲线

  • 正向区:电压超开启阈值后电流指数增长
  • 反向区:微小饱和电流(Is)维持稳定
  • 击穿区:电流急剧上升但可控(稳压二极管工作区)

制造工艺与封装类型

1. 核心工艺

  • 晶圆制备:4-8英寸单晶硅片,电阻率0.1-100Ω·cm
  • 掺杂技术:离子注入精度达0.1μm,扩散温度1200℃
  • 金属化处理:铝或铜电极蒸镀,接触电阻<1mΩ

2. 封装形式

封装类型特点典型应用
DO-41玻封轴向,耐高温整流电路(1N4007)
SOT-23贴片式,体积3×1.3mm信号处理(BAT54S)
TO-220带散热片,功率30W稳压电路(1N5349B)
Chip型无引线,尺寸0.6×0.3mm高频电路(HSMS-286x)

3. 材料演进

  • 硅二极管:成本低,耐压高(可达10kV)
  • 锗二极管:低压降,用于精密检波
  • 碳化硅二极管:耐温300℃,适用于高频电源

主要类型与功能差异

1. 整流二极管

  • 特性:高反向耐压(50-1000V),大电流(1-50A)
  • 典型型号:1N5408(3A/1000V),MBR20100CT(20A/100V)
  • 应用电路:桥式整流、电池充电器

2. 稳压二极管(齐纳二极管)

  • 工作模式:反向击穿区恒压特性
  • 参数特性:稳压值2.4-200V,精度±5%
  • 典型应用:1N4733A(5.1V)用于电源基准

3. 肖特基二极管

  • 结构创新:金属-半导体接触代替PN结
  • 性能优势:正向压降低(0.3V),开关速度快
  • 应用场景:开关电源续流(SS34)、太阳能板防反接

4. 发光二极管(LED)

  • 能带工程:不同半导体材料产生特定波长光
  • 参数特征:正向电压1.8-3.6V,亮度100-150lm/W
  • 驱动要求:需恒流控制(如LM317T方案)

5. 快恢复二极管

  • 工艺特点:载流子寿命控制技术
  • 性能参数:恢复时间<100ns(FR107),耐压600V
  • 典型应用:高频逆变器、电磁炉谐振电路

电路应用实例解析

1. 整流电路设计

  • 半波整流:单二极管方案,效率40%
  • 全波桥式:4二极管组成,纹波频率100Hz
  • 滤波计算:C≥(I×Δt)/ΔV,纹波控制在10%以内

2. 电压钳位保护

  • 瞬态抑制:P6KE系列TVS管吸收ESD脉冲
  • 电路布局:并联在信号线对地,响应时间<1ps

3. 逻辑门电路

  • 二极管与门:两输入共阳结构,输出低电平有效
  • 信号隔离:防止数字信号反串(BAT54C应用)

4. 温度补偿

  • 1N4148偏置:利用负温度系数补偿晶体管漂移
  • 精度提升:ΔVf≈-2mV/℃特性补偿电路温漂

选型指导与参数匹配

1. 关键参数考量

  • 耐压选择:反向电压≥1.5倍电路最高电压
  • 电流容量:平均电流×2作为额定值
  • 频率特性:开关电路选用trr<50ns的快恢复型

2. 散热设计

  • 计算公式:Tj=Ta+Pd×Rθja
  • 安装规范:TO-220封装需涂抹导热硅脂,扭矩0.6N·m

3. 降额使用标准

参数降额比例适用场景
反向电压80%长期工作电路
正向电流70%高温环境(>50℃)
功率损耗50%密闭空间设备

检测方法与故障诊断

1. 万用表检测

  • 正向测试:数字表二极管档显示0.5-0.7V
  • 反向测试:显示”OL”(硅管)或微小漏电(锗管)
  • 异常判定:双向导通(击穿)、双向不导通(断路)

2. 特性曲线测绘

  • 图示仪法:观测正向导通拐点与反向击穿点
  • 动态测试:使用LCR表测量结电容(1MHz下)

3. 常见故障处理

  • 过热烧毁:检查电流是否超限,散热是否达标
  • 性能劣化:检测正向压降是否增加20%以上
  • 击穿短路:排查电压尖峰,增设TVS保护

应用场景拓展

1. 电源系统

  • 整流模块:三相整流桥(VS-60TPS12)用于工业电源
  • 续流保护:肖特基二极管(MBR2045CT)在电机控制中的应用

2. 通信设备

  • 高频检波:点接触二极管(1N34A)用于AM收音机
  • 信号调理:PIN二极管(BAP50-03)实现衰减控制

3. 家电产品

  • LED照明:2835封装灯珠组成12W吸顶灯
  • 电磁防护:瞬态抑制管(SMBJ5.0A)保护洗衣机控制板

4. 汽车电子

  • 整流组件:三相交流发电机用50A二极管组
  • 电压调节:30V稳压管保护ECU电源

二极管作为电子世界的”单向阀门”,其技术演进持续推动着电子设备的革新。从基础的电源整流到精密的信号处理,从可见光照明到不可见的电磁防护,这种简单的双端器件展现出惊人的应用潜力。工程师在选用时需深入理解器件特性,合理匹配电路需求,在保证可靠性的前提下充分发挥其性能优势。通过科学的检测维护与规范的安装使用,二极管将继续在各类电子系统中扮演不可替代的关键角色。
