单相稳压电源的原理与应用

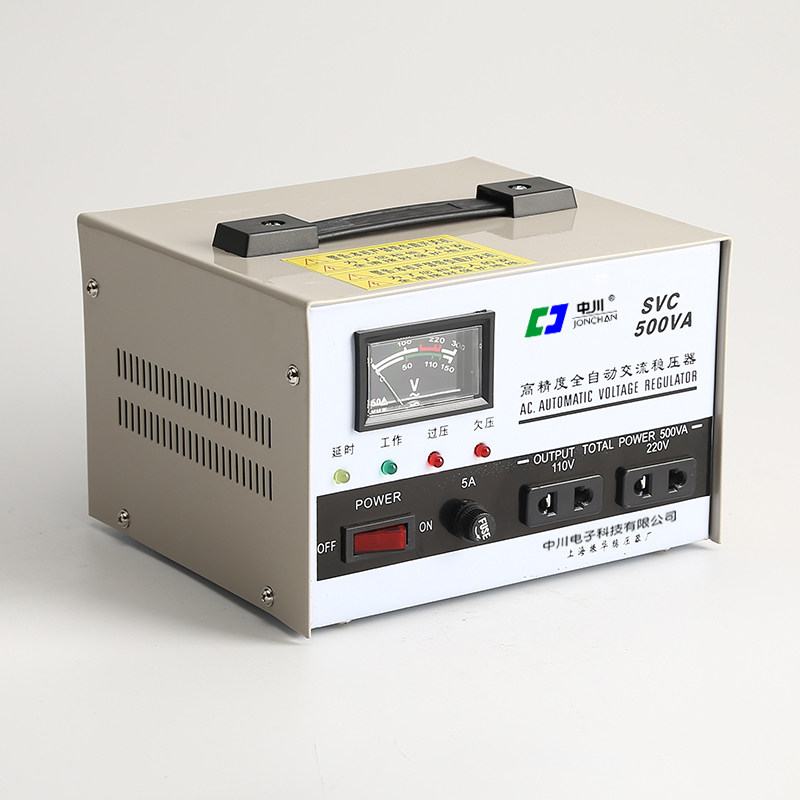

稳压电源基础认知

单相稳压电源作为电力电子领域的基础设备，承担着将波动输入电压转换为稳定直流输出的重要职能。这种电源装置在实验室设备、工业控制系统、医疗仪器等场景中具有不可替代的作用。其核心价值体现在三个方面：

1. 消除电网电压波动（±15%）对设备的影响
2. 抑制负载突变（0-100%）造成的电压扰动
3. 滤除高频干扰（50kHz以上）确保纯净输出

根据稳压原理可分为线性稳压与开关稳压两大类型。线性稳压电源以结构简单、纹波小著称，开关电源则以效率高、体积小见长。典型技术参数包括：输出电压精度（±1%）、负载调整率（<0.5%）、温度系数（50ppm/℃）等。

系统架构与工作原理

1. 基本构成模块

• 电源变压器：将220V交流电降压至合适电压（常用18-24V），采用EI型铁芯时磁通密度控制在1.2T以下
• 整流电路：桥式整流方案（GBJ2510）实现全波整流，导通压降约1.4V
• 滤波电路：π型滤波结构（4700μF电解电容+10mH电感）将纹波系数降至3%以下
• 稳压电路：线性方案多采用LM317三端稳压器，开关方案常用UC3842控制器
• 保护电路：包含过流保护（电子熔断器）、过热保护（热敏电阻）及短路保护

2. 线性稳压原理
串联调整型稳压电路通过调整管（TIP31C）动态改变等效电阻，维持输出电压恒定。当输入电压从20V波动至25V时，调整管压差自动从5V增至10V，保证输出稳定15V。这种连续调节方式带来60%-70%的典型效率，需配备足够散热器（热阻<3℃/W）。

3. 开关稳压原理
PWM控制芯片（如SG3525）产生高频方波（50-200kHz），通过MOSFET（IRF540）快速通断实现能量转换。占空比调节范围20%-80%，配合LC滤波（100μH+220μF）得到平滑直流。这种断续工作方式使效率可达85%以上，但会产生0.1-0.5V纹波电压。

关键电路设计要素

1. 变压器选型计算
根据输出功率需求确定铁芯规格：

• 功率容量 P = 1.2×（输出电压×最大电流）
• 初级匝数 N1 =（输入电压×10^8）/(4.44×f×B×A)
  式中f=50Hz，B取1.1T，A为铁芯截面积（cm²）

2. 整流器件参数选择

• 反向耐压 V_RRM ≥ 1.5×V_inmax
• 正向电流 I_F ≥ 2×I_out
  例如输出3A时选用6A整流桥，并预留40%余量

3. 滤波电容配置
容量计算公式：
C ≥ (I_out×Δt)/ΔV
其中Δt=10ms（半波周期），ΔV为允许纹波电压
输出5V/2A时，需配置至少2000μF电容

4. 稳压控制设计
线性稳压需满足：
（V_inmin – V_out）≥ 3V（压差裕量）
开关电源需计算：
占空比 D = V_out/(V_in×η)
效率η取0.8-0.9，频率影响磁性元件体积

典型电路实现方案

方案1：15V/3A线性稳压电源

• 变压器：220V/18V 60VA
• 整流桥：GBJ1506（6A/600V）
• 滤波电容：4700μF/35V
• 稳压芯片：LM338K（5A可调）
• 散热器：150×80×40mm铝型材
  该方案纹波电压<10mV，但满负荷时调整管功耗达45W，需强制风冷。

方案2：12V/5A开关电源

• 控制IC：UC2843
• 开关管：IRF740（400V/10A）
• 高频变压器：EE25磁芯，初级60T，次级8T
• 输出滤波：100μH/5A电感+470μF固态电容
  此设计效率达88%，体积仅为线性电源的1/3，但需注意EMI滤波设计。

性能优化措施

1. 纹波抑制技术

• 三级滤波：在稳压器前后增加CLC滤波网络
• 并联稳压：使用TL431基准源提升调整精度
• 接地优化：采用星型接地，数字地与模拟地单点连接

2. 效率提升方法

• 同步整流：用MOSFET替代续流二极管
• 软开关技术：零电压切换（ZVS）降低开关损耗
• 变压器优化：使用低损耗PC40材质磁芯

3. 保护功能增强

• 分级过流保护：设置2级阈值（110%预警，150%切断）
• 缓启动电路：限制开机冲击电流在额定值2倍内
• 输入欠压锁定：电压低于180V时自动关机

应用场景分析

1. 实验室精密设备
某光谱分析仪要求电源：±15V/0.5A，纹波<5mV。采用LT3080线性稳压方案，配合低温漂电阻（5ppm/℃），实现0.01%的电压稳定度。

2. 医疗电子设备
心电监护仪供电系统需满足：

• 漏电流<10μA
• 隔离电压4000V
  采用反激式开关电源，通过双重绝缘（Y电容+光电耦合）确保安全。

3. 工业控制系统
PLC模块供电需求：

• 24V/2A
• 抗浪涌4kV
  设计加入压敏电阻（14D471K）和气体放电管，顺利通过IEC61000-4-5测试。

4. 通信设备供电
基站放大器需要：

• 48V/10A
• 动态响应时间<100μs
  应用半桥LLC谐振拓扑，实现92%转换效率，输出电压偏差<1%。

安装调试规范

1. 电气安装要求

• 输入线径选择：按5A/mm²载流量计算
• 安全间距设置：初级次级间距≥6mm，爬电距离≥8mm
• 接地处理：机壳接地点使用锯齿垫片确保可靠接触

2. 调试流程

1. 空载测试：测量输出电压偏差（应<±2%）
2. 负载测试：从10%-100%阶梯加载，记录调整率
3. 瞬态测试：在1ms内切换50%负载，观察过冲幅度
4. 温升测试：满负荷运行2小时，关键器件温升≤40℃

3. 常见故障处理

• 输出电压漂移：检查基准电压源（如TL431）性能
• 异常发热：测量调整管Vce电压是否超出设计值
• 高频振荡：在误差放大器输出端增设相位补偿电容

维护保养要点

1. 日常维护

• 每月清洁散热器风道，确保通风量下降不超过20%
• 每季度检测电解电容ESR值，容量衰减超过30%需更换
• 检查接插件接触电阻，大于10mΩ时进行清洁处理

2. 性能监测

• 使用过程记录仪监测输出电压波动（24小时记录）
• 红外热像仪定期扫描热点区域（温度异常升高>15%需检修）
• 用示波器捕捉开机瞬间浪涌电流（不应超过额定值3倍）

3. 元件更换标准

• 整流桥：正向压降增加0.3V以上
• 功率管：栅极阈值电压偏移20%
• 滤波电容：纹波电流承受能力下降40%

单相稳压电源作为电能转换的关键节点，其设计需要统筹考虑效率、精度、可靠性等多重因素。无论是传统的线性稳压方案，还是现代的开关电源架构，都需要工程师准确把握电路参数的内在联系。在实际应用中，既要通过合理设计达到技术指标，更要注重安装规范和维护管理，才能确保电源系统长期稳定运行。随着电力电子技术的进步，虽然新型拓扑结构不断涌现，但基础原理和设计准则仍具有持久指导价值。
