电压互感器的变比测试仪（变频法）

原标题：电压互感器的变比测试仪（变频法）

中试控股技术研究院鲁工为您讲解：电压互感器的变比测试仪（变频法）

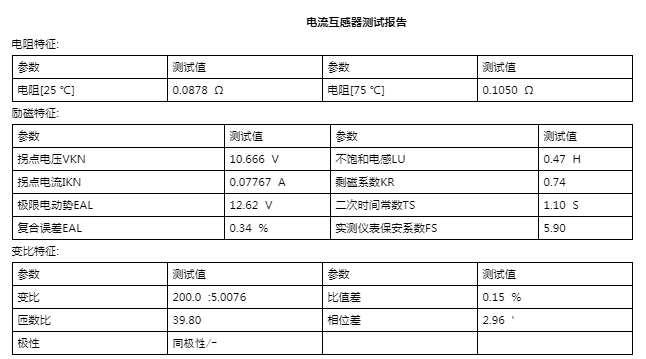

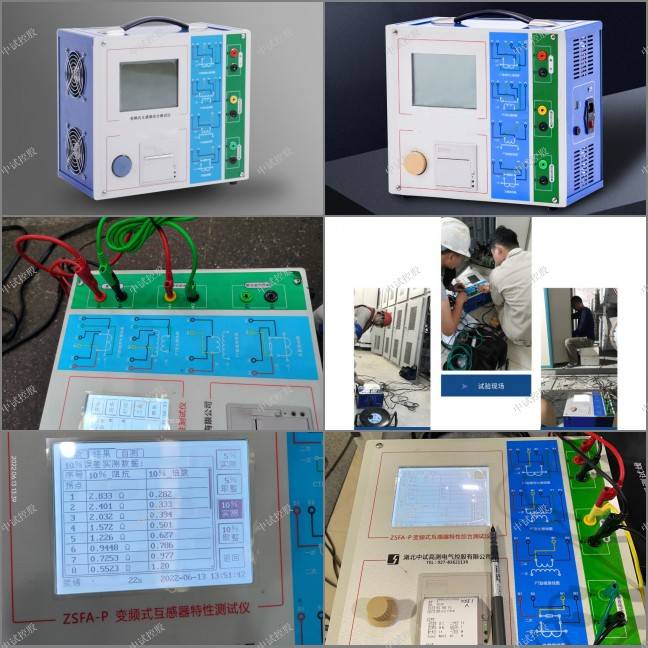

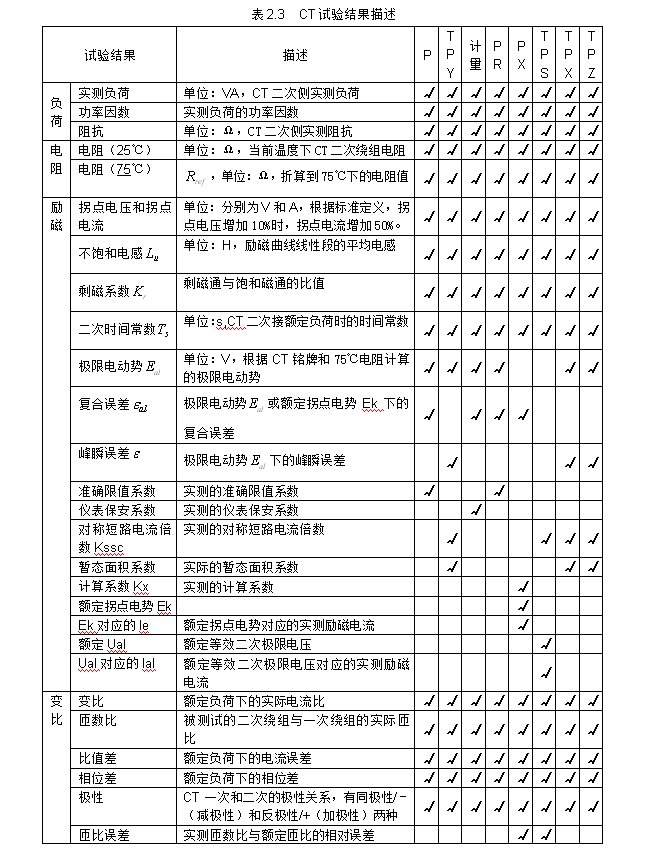

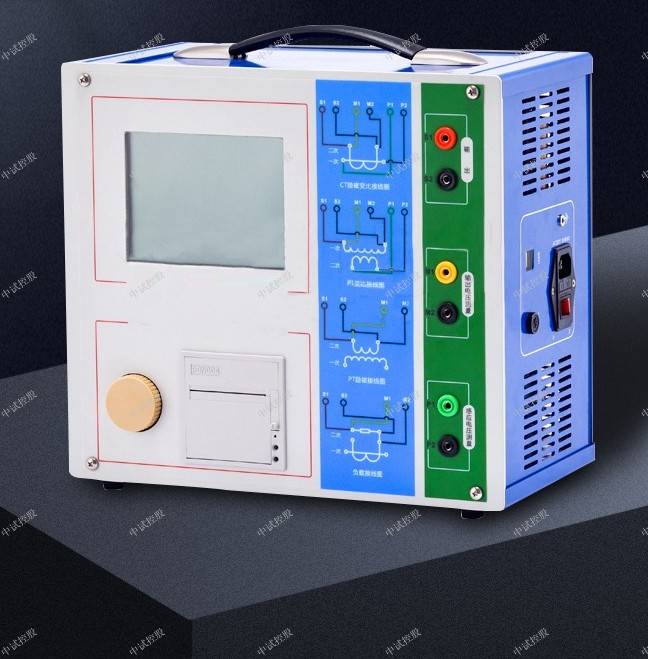

CPT-220P变频互感器综合特性测试仪

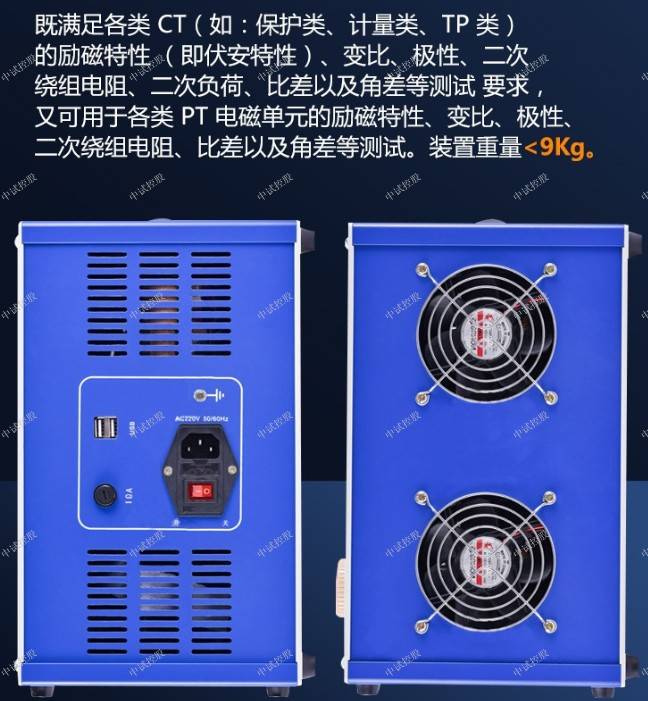

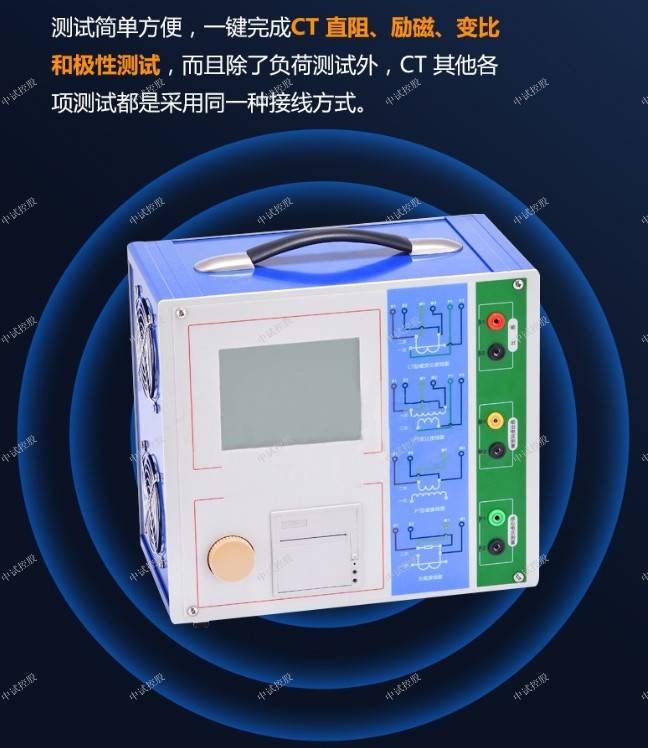

CPT-220P变频互感器综合特性测试仪是中试控股针对电力系统互感器测试规范，新一代的电流、电压互感器测试仪器。满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。变频式互感器综合特性测试仪一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。变频互感器综合特性测试仪可以完美胜任对电力系统计量用高精度级别CT、保护用稳态、暂态CT的测试工作，轻松应对变比高达30000/1的互感器，精度可达0.05% 。中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

CPT-220P变频互感器综合特性测试仪是由本公司在广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代的电流、电压互感器测试仪器。装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

CPT-220P变频互感器综合特性测试仪

技术参数

输出电压：0~180V (RMS)

输出电流：0~12A(RMS)，峰值36A

电压测量：准确度±0.05%

CT变比测量范围：1~30000

PT变比测量范围：1~10000

变比测量准确度：±0.05%

相位测量：准确度±2’，分辨率： 0.2’

二次绕组电阻测量：范围 0.1~300Ω，分辨率：0.1mΩ

升流电流输出：0~150A

输入电源电压：AC220V±20%，50HZ

工作条件：温度 -10℃~50℃， 湿度 ≤90%

产品特点

1、低频法测试CT/PT励磁曲线和10%/5%误差曲线

2、电压法测试CT/PT变比、极性，CT角差、比差

3、适用于各类CT/PT的测试（含套管CT、暂态CT、GIS组合CT）

4、自动记录饱和磁滞曲线

5、CT二次外回路负荷

6、支持多通道扩展箱

7、支持150A外接升流器，通流加量、变比验证

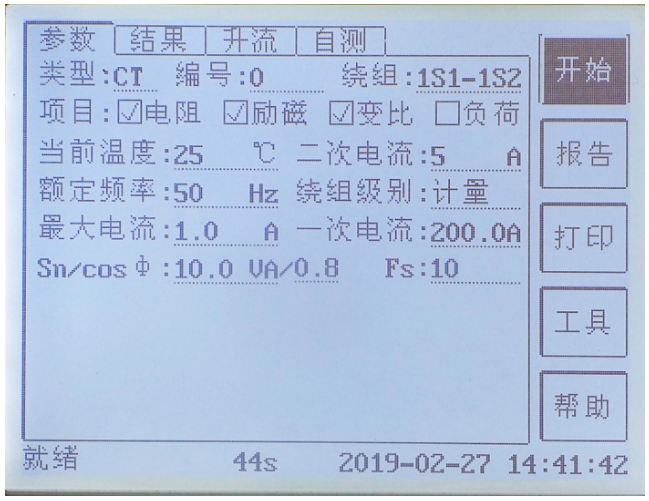

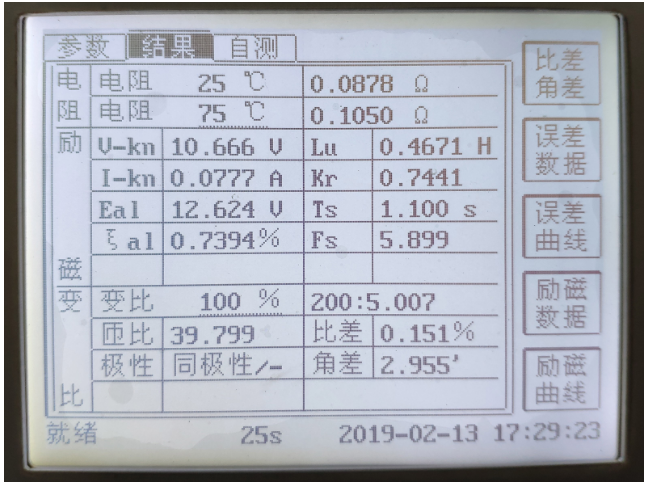

8、5.7”图形透反式LCD，阳光下可视

9、采用旋转光电鼠标操作，面板自带打印机

10、装置可存储3000组测试数据，掉电不丢失

11、测试方便，轻小便携，仅重9kg

CPT-220P变频互感器综合特性测试仪

中试控股CPT-220P变频互感器综合特性测试仪产品适用性好，实用可靠，效率高，事半功倍 | 是很多企业以及电力工作者信赖的好伙伴。

中试控股践行“精细制造，深耕技术”产出CPT-220P变频式互感器综合特性测试仪优质产品能够在市场中赢得用户信赖,树立中试控股新形象打下了坚实的根底。

使用电流互感器应注意的问题如下所示：

1）电流互感器的接线应遵守串联原则：即一次绕阻应与被测电路串联，而二次绕阻则与所有仪表负载串联。

2)按被测电流大小，选择合适的变化，否则误差将增大。同时，二次侧一端必须接地，以防绝缘一旦损坏时，一次侧高压窜入二次低压侧，造成人身和设备事故。

3)二次侧绝对不允许开路，因一旦开路，一次侧电流I1全部成为磁化电流，引起φm和E2骤增，造成铁心过度饱和磁化，发热严重乃至烧毁线圈;同时，磁路过度饱和磁化后，使误差增大。电流互感器在正常工作时，二次侧近似于短路，若突然使其开路，则励磁电动势由数值很小的值骤变为很大的值，铁芯中的磁通呈现严重饱和的平顶波，因此二次侧绕组将在磁通过零时感应出很高的尖顶波，其值可达到数千甚至上万伏，危机工作人员的安全及仪表的绝缘性能。另外，二次侧开路使E2达几百伏，一旦触及造成触电事故。因此，电流互

感器二次侧都备有短路开关，防止一次侧开路。在使用过程中，二次侧一旦开路应马上撤掉电路负载，然后，再停车处理。一切处理好后方可再用。

4)为了满足测量仪表、

继电保护、断路器失灵判断和故障录波等装置的需要，在发电机、变压器、出线、母线分段断路器、母联断路器、旁路断路器等回路中均设具有个二次绕阻的电流互感器。对于大电流接地系统，一般按三相配置对于小电流接地系统，依具体要求按二相或三相配置

5)对于保护用电流互感器的装设地点应按尽量消除主保护装置的不保护区来设置。例如：若有两组电流互感器，且位置允许时，应设在断路器两侧，使断路器处于交叉保护范围之中。6)为了防止支柱式电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧。

6)为了减轻发电机内部故障时的损伤，用于自动调节励磁装置的电流互感器应布置在发电机定子绕组的出线侧。为了便于分析和在发电机并入系统前发现内部故障，用于测量仪表的电流互感器宜装在发电机中性点侧。

电流互感器误差超标时的处理手段简介

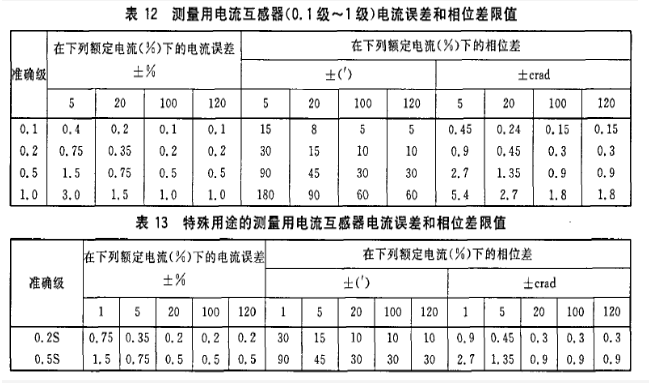

电流互感器的二次负载，直接影响到它的正确工作。按常理来说，二次负载越大，互感器的误差也就越大，只要二次负载不超过厂家的整定值，制造厂应保证互感器所产生的误差在其准确度等级或者10%误差曲线的范围之内。

故此，电流互感器在使用系列过程之中，就必须要了解其额定二次负载和实际二次负载，只有在实际二次负载小于额定二次载时，误差才能够符合其规定。然而，电流互感器在实际使用过程中，有时由于二次设备变更或者设计过程中考虑不周等各种原因，引起二次负载临时增加，使得实际二次负载超过互感器的额定二次负载；或者二次负载实测值大于额定二次负载，这时电流互感器的误差值将超过厂家的规定值。当电流互感器的误差超过厂家的规定值时，将给继电保护、计量装置等二次设备带来不好的影响。

以下简单介绍电流互感器的误差超过厂家的规定值时应采取的补救方法。

1、增大二次电缆的截面积或者减少电缆的长度

增大电流回路二次电缆的截面积或者减少电缆的长度实际是减少二次回路导线的阻抗，减少二次负载。当继电保护装置或计量装置的阻抗和安装位置没办法改变时，通常可以选择增大二次电缆的截面来减少二次负载；当继电保护装置或计量装置的安装位置可以改变时，通常选择减少二次电缆的长度来减少二次负载。如变电站l0kV出线电能计量表，如果电能表原来安装在控制室，当电流互感器的误差超过厂家的规定值时，可以将电能表从控制室直接安装在高压柜上，这样就可以减少回路的阻抗。

2、串接备用电流互感器的次级线圈，使负荷增加1倍将两个变流比相同、特性一致的同相电流互感器的次级线圈串联使用。当电流互感器的次级线圈串联使用时，每个电流互感器的二次端电压为：返回搜狐，查看更多
