中试控股技术研究院鲁工为您讲解：短路阻抗仪（西门子技术）

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能

电压测量范围：20～1000V ，电流测量范围：0.1A～100A

参考标准：GB1094.5-2003和IEC60076-5:2000 DL/T 1093—2008

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V ，电流测量范围：0.1A～100A。

变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

ZSCT-3600 变压器短路阻抗测试仪（单相）测量操作说明：

额定条件下的测量

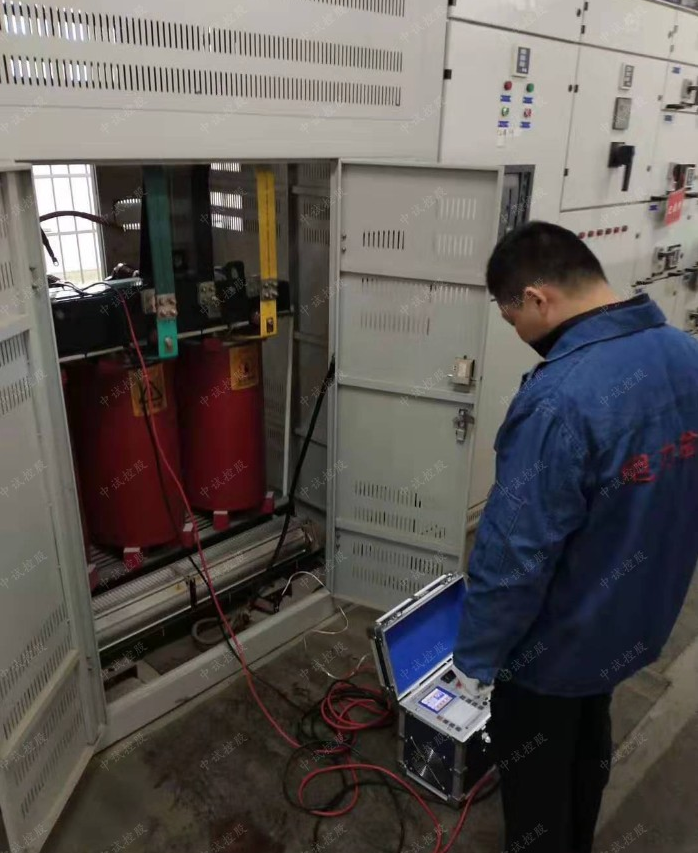

试验必须在额定频率（正弦波形）和额定电流下进行，一般选择变压器一次侧绕组侧为试验绕组，二次侧（大电流侧）人工短路，短路导线截面积应不小于变压器导线截面积,其长度要尽可能短，并确保接触电阻可以忽略,以免影响测试结果。

非额定条件下的测量

由于现场的实际情况，受条件的限制，无法对被测试变压器施加以额定频率的额定电压，特别是对大中型变压器试验，在现场更难以做到。建议利用小电流进行试验测试，根据国标要求，试验电流达到额定电流的25～50％即可满足试验要求。（短路线截面积不得小于10平方毫米，且接触良好，否则影响测试数据的精度。）

试验要求及注意

试验前应准确地测量被试变压器的绕组温度，油浸变压器以油面温度作为绕组温度，干式变压器应在线圈的不同部位（不小于三个点）的温度平均值作为绕组温度。对电源容量要求见附录﹝仅供参考﹞。

双绕组变压器从试品得一侧供给额定电流，另一侧短路，还应在两极限分接位置上进行。

三绕组变压器测量结果应在成对的绕组间进行，其他绕组开路。三相三绕组变压器的接线与选择测量位置一致。测量位置选择高-低，则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。

自耦变压器可视同双绕组变压器，对于具有独立第三绕组得自耦变压器，可视同三绕组变压器。

ZSCT-3600 变压器短路阻抗测试仪（单相）主要技术指标

(1)基本量程（最大范围）

1．电压(量程自动)： 15～900V ±（读数×0.2%+3字）

2．电流(量程自动)： 1A～100A ±（读数×0.2%+3字）

3．功率： COSΦ ＞0.15 ±（读数×0.5% +3字）

4．频率(工频)： 45～55(Hz) 测量精度：±0.1%

5．短路阻抗： 0～100% 测量精度：±0.5%

6. 仪器显示： 4位数字

7：内置2000W交流可调电源。0-220V 10A

(2)仪器其他参数

1．环境温度： -10℃～40℃

2．相对湿度： ≤85%RH

3．工作电源： AC 220V±10% 50Hz±1Hz

4．外形尺寸： 主机 360×290×170（mm） 线箱 360×290×170（mm）

5、重量 主机4.9KG 线箱 5.2KG

6．测试线长度：标配 8米 长度可以定制

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

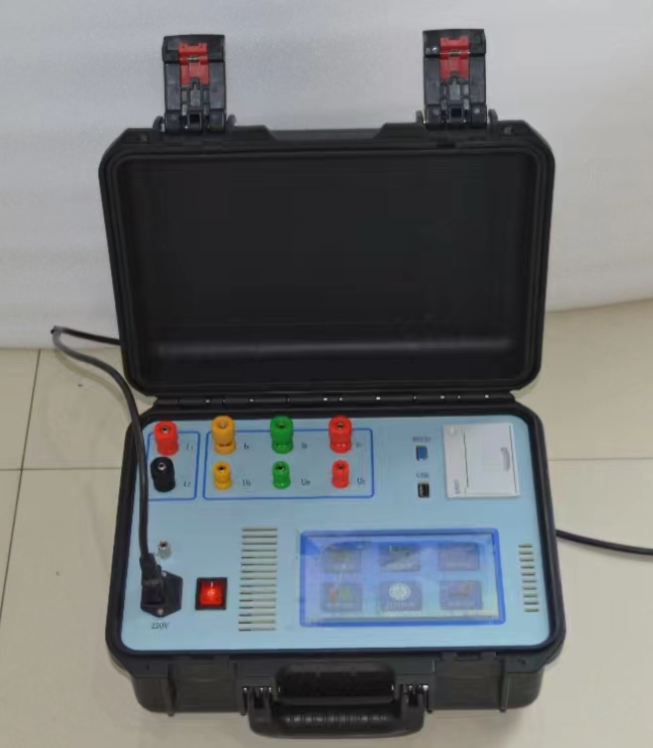

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

对于三相变压器，需要测量AB、BC、CA绕组，并记录三次测量结果。例如，当AB相位结果锁定测试完成时，将显示如图7所示的切换相位。此时，应减少BC相位，然后根据接线图连接BC相位。三次测量将使施加的电流尽可能一致。当第三次测量时，仪器不能关闭，三相测试接口不能退出。变压器接线更换时，试验中使用的电压调节器应为零。屏幕底部指示当前仪器测试的相位。最终测试完成后，显示测量完成提示，当电压降至安全电压时，测试结果界面自动显示。

变压器短路阻抗试验比较简单，电力工作者在工作中经常需要用到该试验，因此需要熟练掌握，这样才能达到仪器的测试效果。

电力工作者在工作中，经常需要对高压变压器、继电器、发电机进行试验，判断设备性能的好坏，而这些设备的阻抗试验，是一个非常常规的试验项目，需要电力工作者熟练掌握，本文就来给大家简单介绍如何使用微机继电保护测试仪来进行搜索阻抗的边界。

中试控股技术博士为您解答：选择“搜索阻抗边界”测试项目时，需设置放射状扫描线，如右图所示。扫描线的设置参照以下方法：

扫描中心：扫描中心应尽可能设置在保护的理论阻抗特性图的中心位置附近。扫描中心可以直接输入数据，也可以用鼠标直接点击选择扫描中心。修改扫描中心后，坐标系的坐标轴将自动调整，以保证扫描圆始终在图形中心位置，即扫描中心在图形中心。

扫描半径：扫描半径应大于保护阻抗整定值的一半，以保证扫描圆覆盖保护的各个动作边界。搜索时是从非动作区（扫描线外侧点）开始扫描。试验期间，如果发现在扫描某条搜索线的外侧起点时，保护就动作了，则说明这条扫描线没有跨过实际的阻抗边界，即整个搜索线都在动作区内，不符合“每条搜索线都应一部分在动作区内，另一部分在动作区外”的原则。这时，请适当增大“扫描半径”。

扫描步长：只对“单向搜索”方式有效，直接影响“单向搜索”方式时的测试精度。

扫描范围：默认情况下都是按100%的范围扫描。设置适当的扫描范围，往往可以躲过别的段阻抗保护误动作。例如，设扫描范围为80%，搜索线如右图。

搜索角度：通过设置起始角度、终止角度以及角度步长来设置系列搜索线。如果角度步长设置得很小，虽然搜索出的点很多，有利于提高边界搜索精度，但也会大量增加试验时间，实际测试时请选择适当的角度步长。

自动设置扫描参数：在整定参数页中，设定好整定阻抗值后，软件将根据整定阻抗值自动计算出扫描中心位置和扫描半径的经验值。该值如果仍有不合适，可以在此基础上进行调整。

微机继电保护测试仪的阻抗试验，不同的厂家的产品，试验的方式都是大同小异的，电力工作者在工作中，需要具体问题具体分析，根据实际需要来进行试验工作，避免失误。

中试控股技术博士为您解答：微机继电保护测试仪是一款比较常规的高压电力试验设备，主要用来对电力变压器、继电器进行性能检测，具有精度高、速度快、方便可靠等诸多优点，很受广大电力工作者的欢迎，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪阻抗特性试验如何进行故障设置。返回搜狐，查看更多
