中试控股技术研究院鲁工为您讲解：阻抗短路仪（实力大厂）

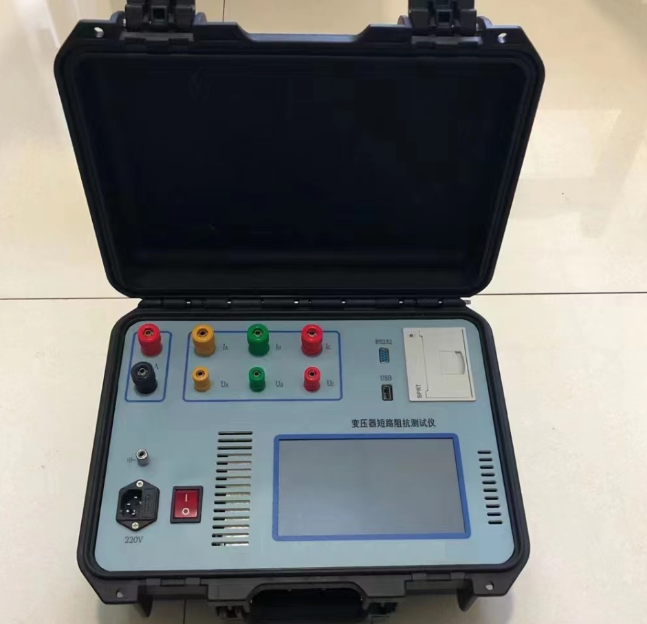

ZSCT-3600 变压器短路阻抗测试仪（单相）

彩色触摸屏适用于任意阻抗的试品，对被测试品进行测量，具有测量零序阻抗功能

电压测量范围：20～1000V ，电流测量范围：0.1A～100A

参考标准：GB1094.5-2003和IEC60076-5:2000 DL/T 1093—2008

ZSCT-3600 变压器短路阻抗测试仪用适用于任意阻抗的试品，可外接调压器，对被测试品进行测量，具有测量零序阻抗功能；精度：电压，电流:0.2级，电压测量范围：20～1000V ，电流测量范围：0.1A～100A。

变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试，常规试验项目中的基本项目。

中试控股始于1986年 ▪ 30多年专业制造 ▪ 国家电网.南方电网.内蒙电网.入围合格供应商

一、ZSCT-3600 变压器短路阻抗测试仪（单相）概述

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

二、ZSCT-3600 变压器短路阻抗测试仪（单相）主要测试功能简介

1. 三相短路阻抗的测量:

显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

2. 单相短路阻抗的测量:

测量单相变压器的短路阻抗。

3. 零序阻抗的测量：

零序阻抗的测量适用于高压侧星形接线带中性点的变压器。

4. 在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

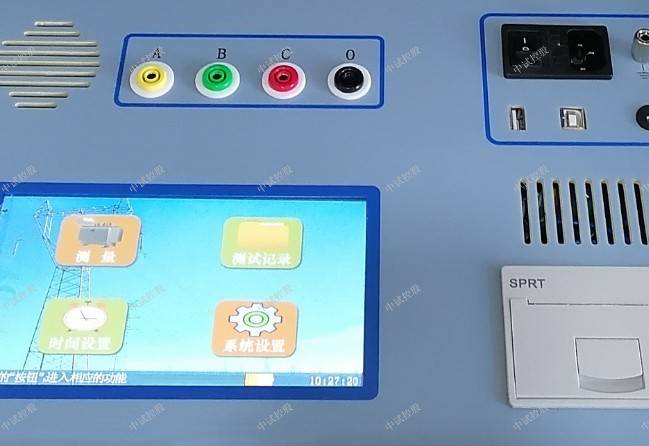

5 七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换

6 内置2000W交流可调电源，电压自动调节。

7仪器备有232接口，可外扩功能。

8仪器自带打印机，可打印显示数据。

9内置存储器，可储存200组测量数据。

10仪器备有U盘接口，用于存取测试数据。

11永久日历、时钟功能，可进行时间校准。

12仪器可以使用安卓

三、ZSCT-3600 变压器短路阻抗测试仪（单相）主要技术指标

(1)基本量程（最大范围）

1．电压(量程自动)： 15～900V ±（读数×0.2%+3字）

2．电流(量程自动)： 1A～100A ±（读数×0.2%+3字）

3．功率： COSΦ ＞0.15 ±（读数×0.5% +3字）

4．频率(工频)： 45～55(Hz) 测量精度：±0.1%

5．短路阻抗： 0～100% 测量精度：±0.5%

6. 仪器显示： 4位数字

7：内置2000W交流可调电源。0-220V 10A

(2)仪器其他参数

1．环境温度： -10℃～40℃

2．相对湿度： ≤85%RH

3．工作电源： AC 220V±10% 50Hz±1Hz

4．外形尺寸： 主机 360×290×170（mm） 线箱 360×290×170（mm）

5、重量 主机4.9KG 线箱 5.2KG

6．测试线长度：标配 8米 长度可以定制

ZSCT-3600 变压器短路阻抗测试仪（单相）允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

ZSCT-3600 变压器短路阻抗测试仪根据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变化和三相不对称程度作为判断绕组有无变形的依据。测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。

国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”

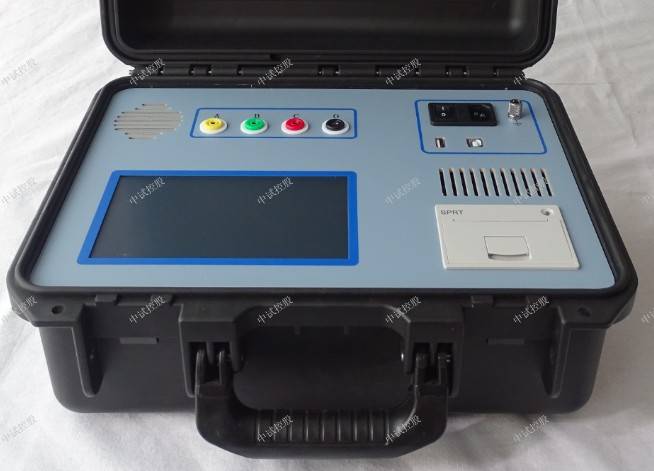

ZSCT-3600 变压器短路阻抗测试仪外部采用大屏幕彩色液晶显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；保存的数据可通过USB传存送到计算机。

仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

使用外部电源时需手动用调压器加压，测试界面的上半部分实时显示当前的电压、电流值，当电流接近设定的试验电流时应放慢调压速度，对于单相变压器当达到预定电流后会有声音提示并自动锁定当前结果显示如图6所示的单相测试结果界面。

7

图7 切换相界面

对于三相变压器，需要分别对AB、BC、CA绕组进行测量并记录三次的测量结果，例如当AB相结果锁定测试完成后会显示如图7所示的切换相的提示，此时应降压然后根据接线图连接BC相，继续升压测试，三次测量尽可能使施加的电流一致。三次测量中仪器不能关机、不能退出三相测试界面。屏幕的下方提示有当前仪器测试的相。当最后一向测试完成后会显示如图8所示的测量完成提示，然后应当降压当电压降到安全电压后一起会自动显示如图9所示的测试结果界面。

如果使用的是内部电源测试单相或者三相变压器时都不需要手动升压,仪器会自动升压测试，然后自动循环测试三次即可显示如图9所示的测试结果界面

8

图8 测试完成界面提示

三相变压器的三相测量完成后，仪器自动显示计算后的短路阻抗测量结果，如图9。

9

图9 阻抗测试结果界面

在测试结果界面中（单相结果见图6，三相结果见图9）：U（V）为记录的试验电压，单位V；I（A）为记录的试验电流，单位为A；f（Hz）为记录的试验频率，单位为Hz；P（W）为记录的实测功率，单位为W；Zke（%）为折算到额定电流时的短路阻抗电压百分比；Zk（Ω）为各相的短路阻抗，单位为Ω；Xk（Ω）为各相的电抗，单位为Ω；Lk（mH）为各相的漏电感，单位mH。

4、数据浏览

10

图10 数据浏览界面

在主界面中选择数据浏览将显示历史试验记录，如图10。在该界面下可以浏览前后的记录或者删除当前记录。

5、系统设置

系统设置界面用来设置系统时钟和内部电源测试时的升压速度，界面如图11所示：

11

图11 系统设置界面

五、接线图

1、内部电源测试三相变压器接线图

12

2、内部电源测试单相变压器接线图

13

六、注意事项

2 使用仪器请按说明书接线和操作。

2 接地端子应可靠接地。

2 测试前应正确输入相关数据，仪器的内部计算使用输入的额定容量和分接电压。

2 在进行三相测量时，施加电流尽可能一致。

2 仪器的选择的联结方式应和变压器的实际联结一致。

2 低压短路线应牢固短接，短接线应不小于25mm2。

2 不允许仪器在超过测量范围的情况下工作。

中试控股电力讲解变压器低电压短路阻抗测试仪适用于35KV及以上电力主变压器绝缘油介电强度自动测试仪(单相或三相)出厂、大修、预试以及交接试验中阻抗法绕组变形的测试。

正确使用方法：

1、使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。空电池到充满约需3-4小时，充电器上红灯亮表示正在充电;

2、根据计数器安装高度，阻抗法绕组变形特性测试仪适当拉出伸缩放电杆;

3、专配的接地线，一端插头插入校验器尾部插孔，另一端夹子接大地;

4、按下红色按钮，接通高压约1秒钟，指示灯亮起(微闪)，变压器综合特性测试台即可轻轻点击计数器与避雷器的连接端进行测试;

5、每次点击后，放电杆端头应离开计数器。若需重复测试，不要松开按钮，待1-2秒指示灯又闪烁时，即可再次点击测试;

技术参数：

1. 电压测量范围： AC20~250V;氧化锌避雷器特性测试仪

2. 电压测量数度： 0.2%R±0.05V;

3. 电流测量范围： AC0.1;

4. 电流测量精度： 0.2%R±0.000;高压开关动特性测试仪

5. 阻抗测量范围： 1Ω~200Ω;

6. 阻抗测量精度： 0.2%±3字;SF6气体抽真空充气体装置

7. 工作温度： -10℃~50℃;

8. 环境湿度： 10%~85%;返回搜狐，查看更多
