PNP与NPN-三级管对比分析

三极管工作原理简介

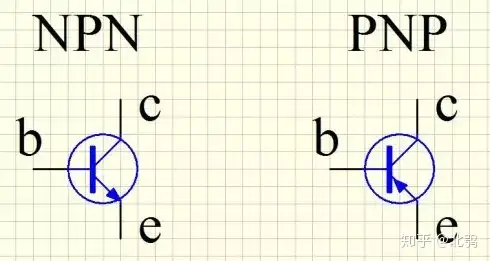

三个接出来的端点依序称为射极（emitter, E）、基极（base, B）和集极（collector, C）。

NPN 是用 B→E 的电流（IB）控制 C→E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即 VC > VB> VE。

PNP是用 E→B 的电流（IB）控制 E→C的电流（IC），E极电位最高，且正常放大时通常C极电位最低， 即VC < VB< VE。

总之 VB 一般都是在中间，VC 和 VE 在两边，这跟通常的 BJT符号中的位置是一致的，你可以利用这个帮助你的形象思维和记忆。

NPN电路中，E 最终都是接到地板（直接或间接），C最终都是接到天花板（直接或间接）。PNP电路则相反，C 最终都是接到地板（直接或间接），E最终都是接到天花板（直接或间接）。这也是为了满足上面的VC 和 VE的关系。

对于NPN电路：

对于共射组态，可以粗略理解为把VE当作“固定”参考点，通过控制VB来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC（从电位更高的地方流进C极，你也可以把C极看作朝上的进水的漏斗）。

对于共基组态，可以理解为把VB当作固定参考点，通过控制VE来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC。

如果所需的输出信号不是电流形式，而是电压形式，这时就在 C 极加一个电阻 RC，把 IC 变成电压IC*RC。但为满足 VC>VE， RC 另一端不接地，而接正电源。

PNP电路跟NPN是对称的，例如：

对于共射组态，可以粗略理解为把VE当作“固定”参考点，通过控制VB来控制VEB（VEB=VE-VB），从而控制IB，并进一步控制IC（从C极流向电位更低的地方，你也可以把C极看作朝下的出水管）。

对于共基组态，可以理解为把VB当作固定参考点，通过控制VE来控制VEB（VEB=VE-VB），从而控制IB，并进一步控制IC。

二、三极管工作状态以及条件

三极管理论讲述工作状态：

(1)截止区：其特征是发射结电压小于开启电压且集电结反向偏置。

(2)放大区：其特征是发射结正向偏置（UBE大于发射结开启电压UON）且集电结反向偏置。

(3)饱和区：其特征是发射结和集电结均处于正向偏置。

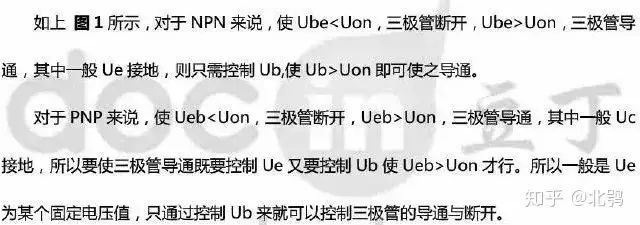

三级管做开关使用：截止与饱合状态

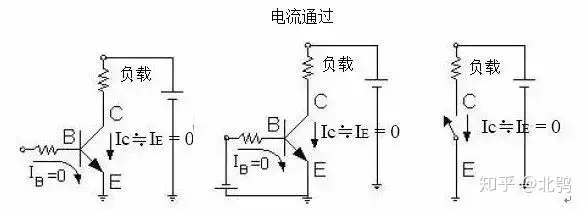

(1)截止状态：三极管基极不加偏置电压或是加反向偏置电压，使BE极截止（BE极与二极管特性相同，需加上0.7V的正向偏压才能导通），基极电流IB=0，因为IC=βIB，所以IC=IE=0，此时CE极之间相当于断路，负载无电流。

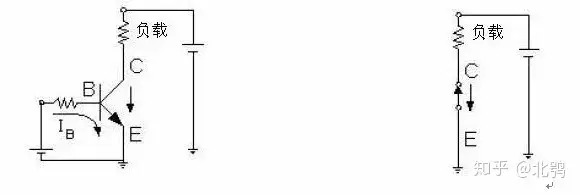

(2)饱和状态：当三极管之基极加入驶大的电流时，因为IC≒IE=β×IB，射极和集极的电流亦非常大，此时，集电极与射极之间的电压降非常低(VCE为0.4V以下)，其意义相当于集极与射极之间完全导通，此一状态称为三极管饱合。

三. PNP与NPN三极管的检测方法

NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。

方法一：

将数字万用表拨至二极管档，红表笔固定任接某个引脚，用黑表笔依次接触另外两个引脚，如果两次显示值均小于1V或都显示溢出符号“1”，则红表笔所接的引脚就是基极B。如果在两次测试中，一次显示值小于1V，另一次显示溢出符号“1”，表明红表笔接的引脚不是基极B，此时应改换其他引脚重新测量，直到找出基极B为止。

使用数字万用表的二极管档。按上述操作确认基极B之后，将红表笔接基极B，用黑表笔先后接触其他两个引脚。如果都显示0.500～0.800V，则被测管属于NPN型；若两次都显示溢出符号“1”，则表明被测管属于PNP管。

方法二：

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

小注：使用数字万用表的二极管档测量二极管的正向压降，这时读数的单位是mV。例如，用该档检测2AP3型二极管的正向压降，显示为“352”，即表示352mV或0.352V（此管为锗管）。用该档检测IN4007型二极管时，正向显示为“509”，即表示正向压降为509mV或0.509V（此管为硅管）。数字万用表的二极管档,还可以用来检测电路是否短路。

四、常见三极管之9013与9012

9013是一种NPN型硅小功率的三极管它是非常常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广，它是NPN型小功率三极管。也可用作开关三极管。注意:9013功率小于9014，相互替代时应考虑电流大小。

9012是非常见的晶体三极管，在收音机以及各种放大电路中经常看到它，应用范围很广,它是PNP型小功率三极管。
