半导体器件——MOSFET阈值电压

阈值电压是场效应晶体管最重要的电学参数,初次接触半导体器件的人却往往很困惑,它的大小究竟与哪些结构参数相关,衬底掺杂浓度,氧化层厚度,栅材料哪个起到了主导作用,分别是怎么影响阈值电压的呢?

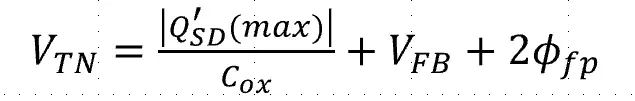

直接上公式,MOSFET阈值电压表达式 (以NMOS为例):

半导体器件——MOSFET阈值电压

第一部分: 产生电子反型层的电荷( QSD′Q_{SD}^{} )在栅氧化层上引起的电压降:

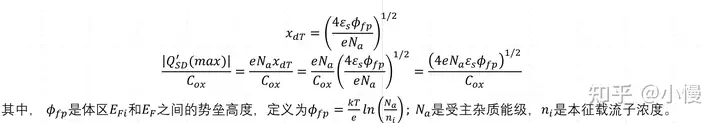

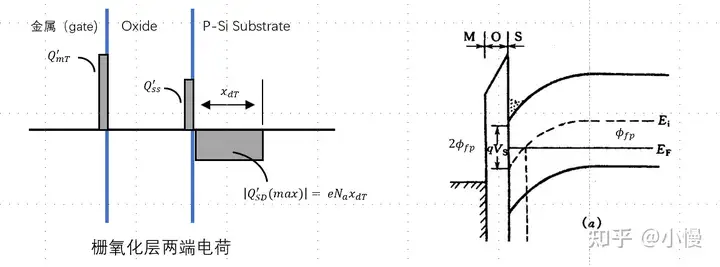

如下图所示,栅氧化层上电荷由两部分构成, QSD′Q_{SD}^{}QSS′Q_{SS}^{} , 其中 QSS′Q_{SS}^{} 是栅氧化物与衬底硅界面处的正电荷,我们把它放在后面的平带电压部分讨论; QSD′Q_{SD}^{} 则是衬底反型层的电荷量,在NMOS中,衬底为p 型,反型电荷为n 型,其浓度与衬底相同,为Na,宽度是最大耗尽层厚度, xdTx_{dT} , 其表达式类似于单边pn结耗尽层厚度,我们会直接使用。由此

半导体器件——MOSFET阈值电压
半导体器件——MOSFET阈值电压

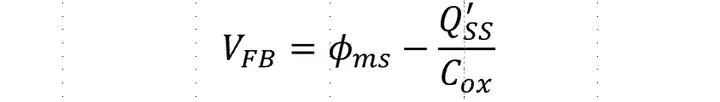

第二部分: 平带电压 VFBV_{FB} ;平带电压顾名思义,就是把衬底表面能带拉平所需要的电压。

平带电压包括两部分:1)不施加任何电压,由于金属或非金属栅与衬底存在功函数的差异,衬底会出现能带弯曲(此处的理解可以参考 n+−pn^{+}-p 结,可认为oxide的存在与否对能带弯曲没有影响);将其拉平的电势,即金属栅极与半导体衬底的功函数差值,我们定义为ϕms\phi_{ms} ; 2)栅氧化层一般是通过氧化衬底硅来形成,氧气穿过氧化物,在 Si−SiO2Si-SiO_{2} 界面形成Si-O键,在氧化过程结束时,界面处不可避免的会留有过剩的Si悬挂键,以固定正电荷形式存在, 我们定义为 QSS′Q_{SS}^{} ,这部分电荷会使得阈值电压降低。

关于功函数和电子亲合能的差异,功函数以费米能级为起始能级;电子亲和能以导带为起始能级。

半导体器件——MOSFET阈值电压

第三部分:形成能带反型层 2ϕfp\phi_{fp}

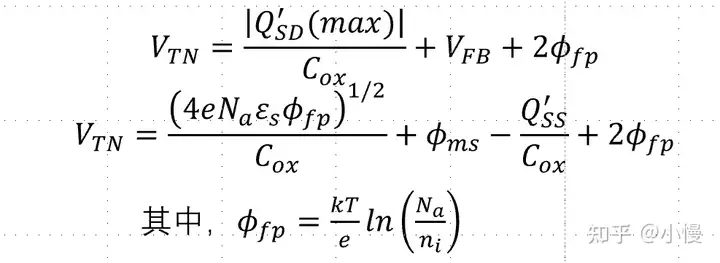

综合以上:阈值电压的总表达式:

半导体器件——MOSFET阈值电压

阈值电压影响因素:

衬底掺杂浓度; Na除了对 ϕfp\phi_{fp} 是正向对数关系,每改变10倍,Vt改变60mV; 对第一项却是0.5次方的关系,每改变一个数量级, 这一项会变化三倍,因此对Vt影响显著。

2. 金属半导体功函数;改变多晶硅栅极的掺杂浓度,会改变 ϕms\phi_{ms} ,对于NMOS, 栅极重掺杂n型杂质,Vt会变负;用p型栅极,Vt会变正,但变化幅度有限,如下图,1.1V.

半导体器件——MOSFET阈值电压

3. 栅氧化层电容;栅氧化层电容减小,一般会使阈值电压增大,但由于栅氧化层厚度受工艺所限,调节幅度有限;我们知道高压MOS管,栅氧化层一般很厚,更多的是为了耐高压。

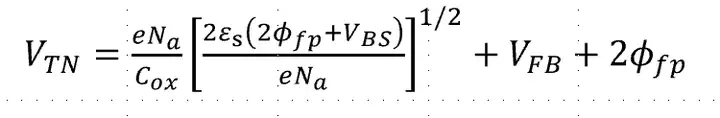

4. 关于衬底偏置效应;衬底加压,影响的是第一项中的 xdTx_{dT},

半导体器件——MOSFET阈值电压
